Lodalen hensetting

Foto av Lodalen hensetting

Lodalen hensetting Foto: Jernbanedirektoratet

På denne siden:

Hvor ligger hensettingsområdet?

Avstand fra Oslo: 0,98–2,118 km.

Adresse
Dyvekes vei 2 0192 Oslo
Vis veibeskrivelse:
Vis veibeskrivelse til fots Du forlater nå nettstedet Vis veibeskrivelse Du forlater nå nettstedet
Se kartplassering i Google Maps

Kontaktinformasjon

Elise Sivertsen

Operativ leder hensetting

Sportabell

Spor Plattform Merknader
Navn Type Lengde (m) Kryssingsspor-
lengde (m)		 Forlenget (m) Lengde (m) Høyde (m) Bredde (m)
K1 Buttspor 314
K2 Buttspor 279
T0   77
T1   405
T2   321
T3   281
T4   273
FS1   274
FS2   274
FS3   274
FS4   142
FS5   142
FS6   142
LD1   543
LD2   325
LD3   271
LD4   271
LD5   342
LD6   369
LD7   349
LD8   403
LD9   384
LD10   384
LD11   432
LD12   699
LD13   600
LD14   556
LD15   512
LD16   510
LD17   645
LD18   331
LD19   268
LD20   315
LD21   258
LD22   100
LD23 Buttspor 78
LD25 Buttspor 138
LD26 Buttspor 164
LD27 Buttspor 86
LD28 Buttspor 113
LD29 Buttspor 137
LD30 Buttspor 243
LD31 Buttspor 204
LD32 Buttspor 233
LD33   328
LD34 Buttspor 80
LD35 Buttspor 80
LD39   385
LD40   382
LD41   742
LD42   272
LD43   242
LD44   152
LD45 Buttspor 352
LD46 Buttspor 476
LD47 Buttspor 81
LD49 Buttspor 125
TIN1   113
TIN2   125

Hensettingskapasitet

Spor Hensettings-
lengde		 Antall 110 m
hensettingsplasser		 KL-anlegg Serviceplattform Sportilgang med bil Toalettømming til stasjonært anlegg Vannfylling Togvarmeanlegg Dieselpåfylling Merknader om begrensninger og funksjoner
1 100 - X         X
2 243 2 X       X X
3 240 2 X       X X
4 243 2 X       X X
5 240 2 X       X X
6 285 2 X       X X
7 314 2 X       X X
8 312 2 X       X X
9 320 2 X       X X
10 320 2 X       X X
11 395 3 X       X X
12 395 3 X       X X
17 282 2 X       X X
18 227 2 X       X X
19 191 1 X       X X
20 197 1 X       X X
K2 220 2 X         X
K1 220 2 X         X
K6 110 1 X
K5 330 3 X
TH4 210 1 X X   X X X
32 203 1 X       X X
31 174 1 X       X X
30 133 1 X       X X
29 85 - X         X
28 73 - X             Berging og beredskap.
27 58 - X             Berging og beredskap.
26 105 - X         X
25 148 1 X   X     X
23 46 - X
21 46 - X
22 46 - X
34 65 - X         X
35 65 - X         X
45 352 3 X             Uttrekkspor.
46 476 4 X           X

Uttrekkspor.

Togvarmeanlegg

Anleggsnr. Kapasitet (kVA) Postnr. Internnr. Dekning (spornr.) Spenning (V) Frekvens (Hz) Ytelse (A)
EL-TVA-000073 800
EL-TVA-000074 500
EL-TVA-000075 800
EL-TVA-000076 800
EL-TVA-000077 800

Sporplan

Sporplan Lodalen hensetting

Sporplan for Lodalen hensetting Bane NOR

Last ned sporplanen

Bilder av anlegget

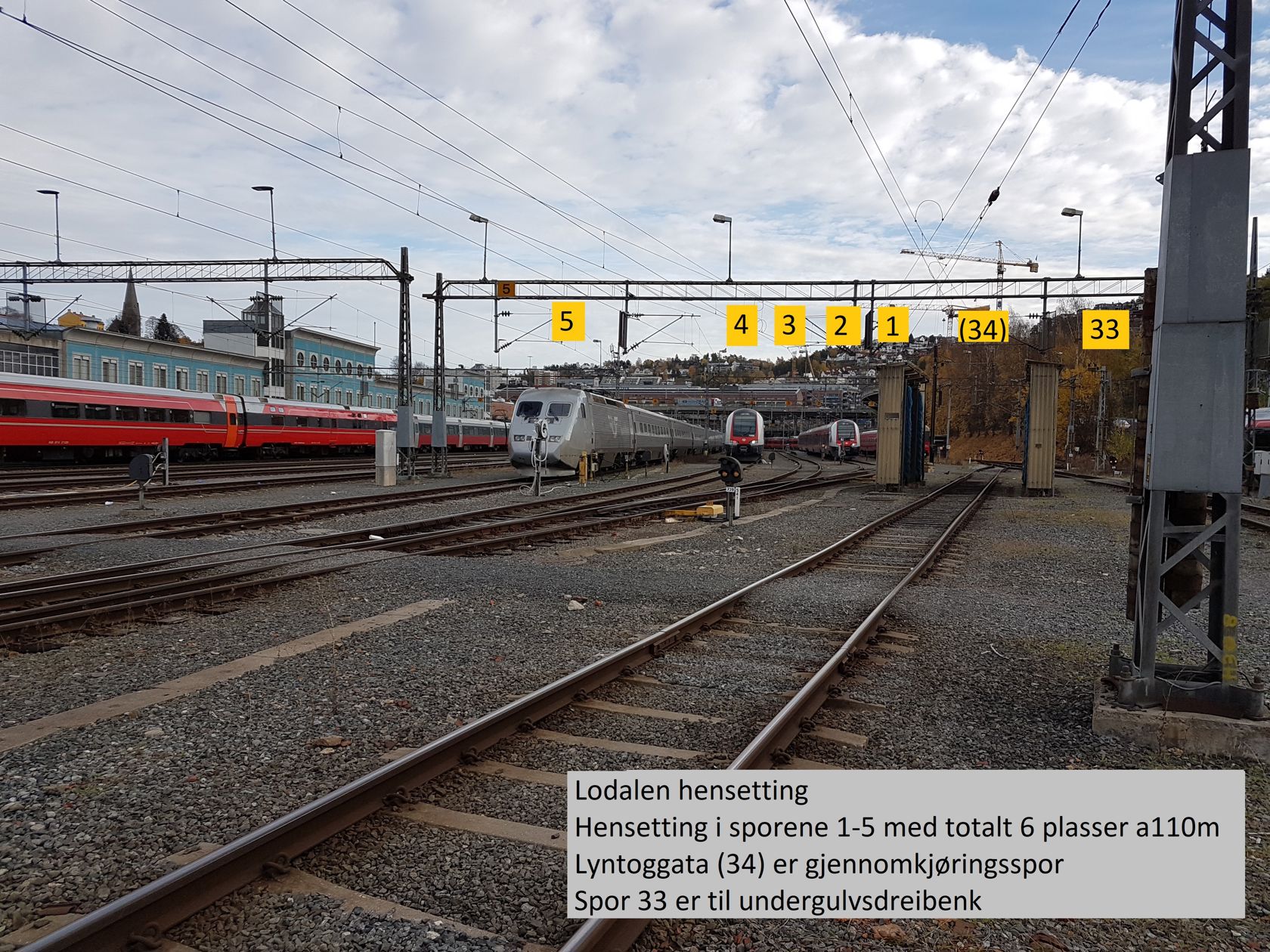

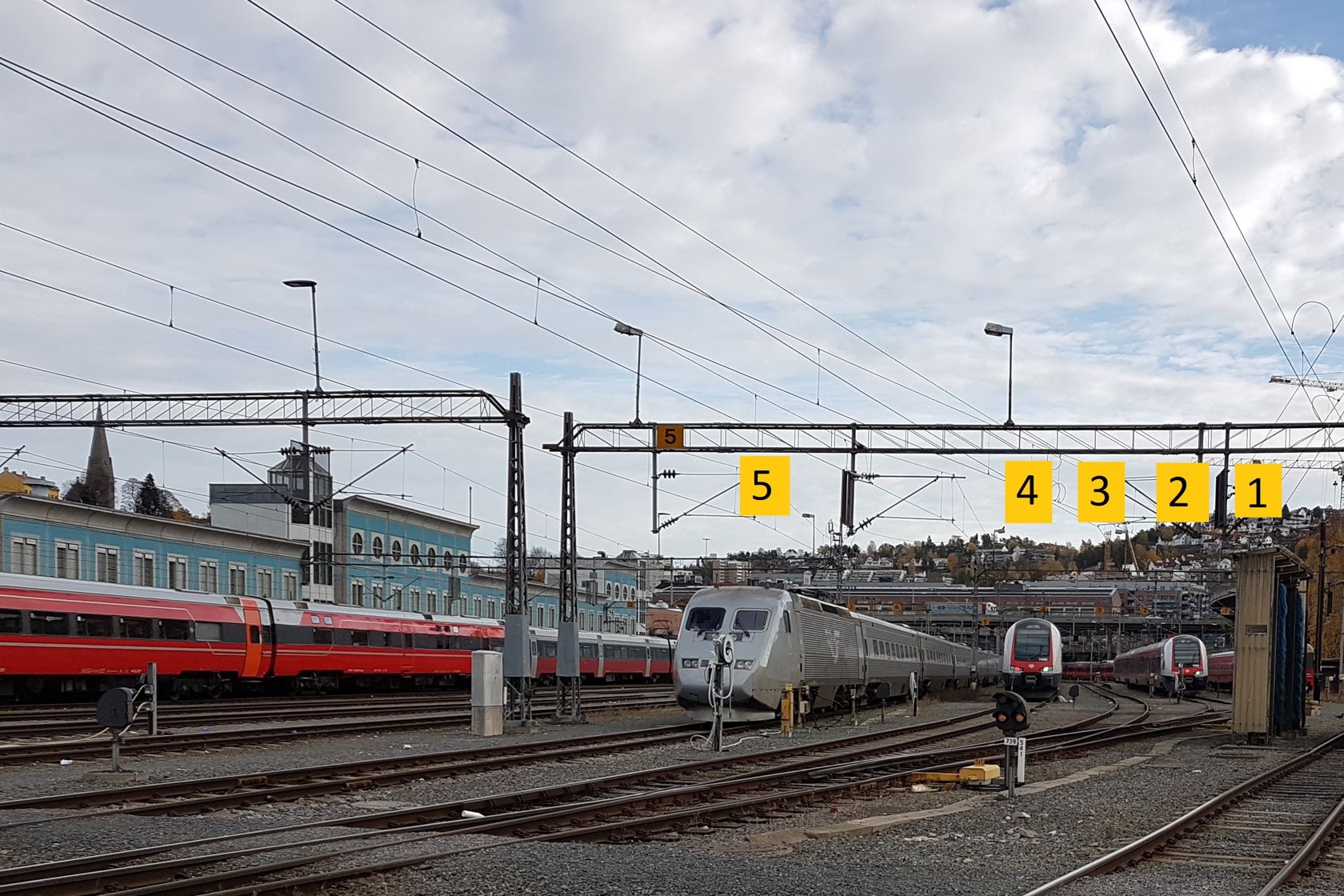

Hensettingssporene 1-6 med totalt seks plasser a 110 meter.

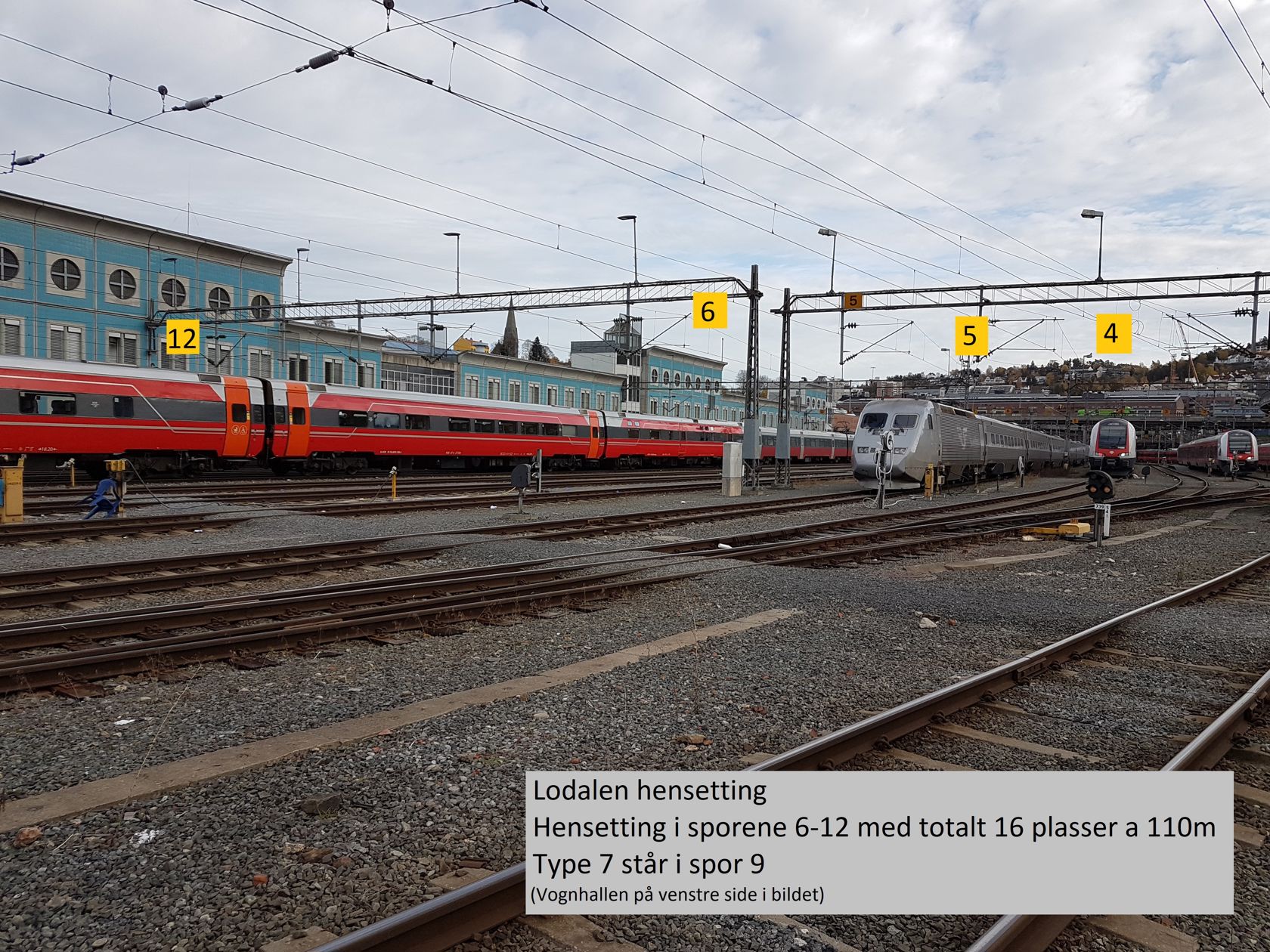

Hensetting i spor 6-12 med totalt 16 plasser a 110 meter.

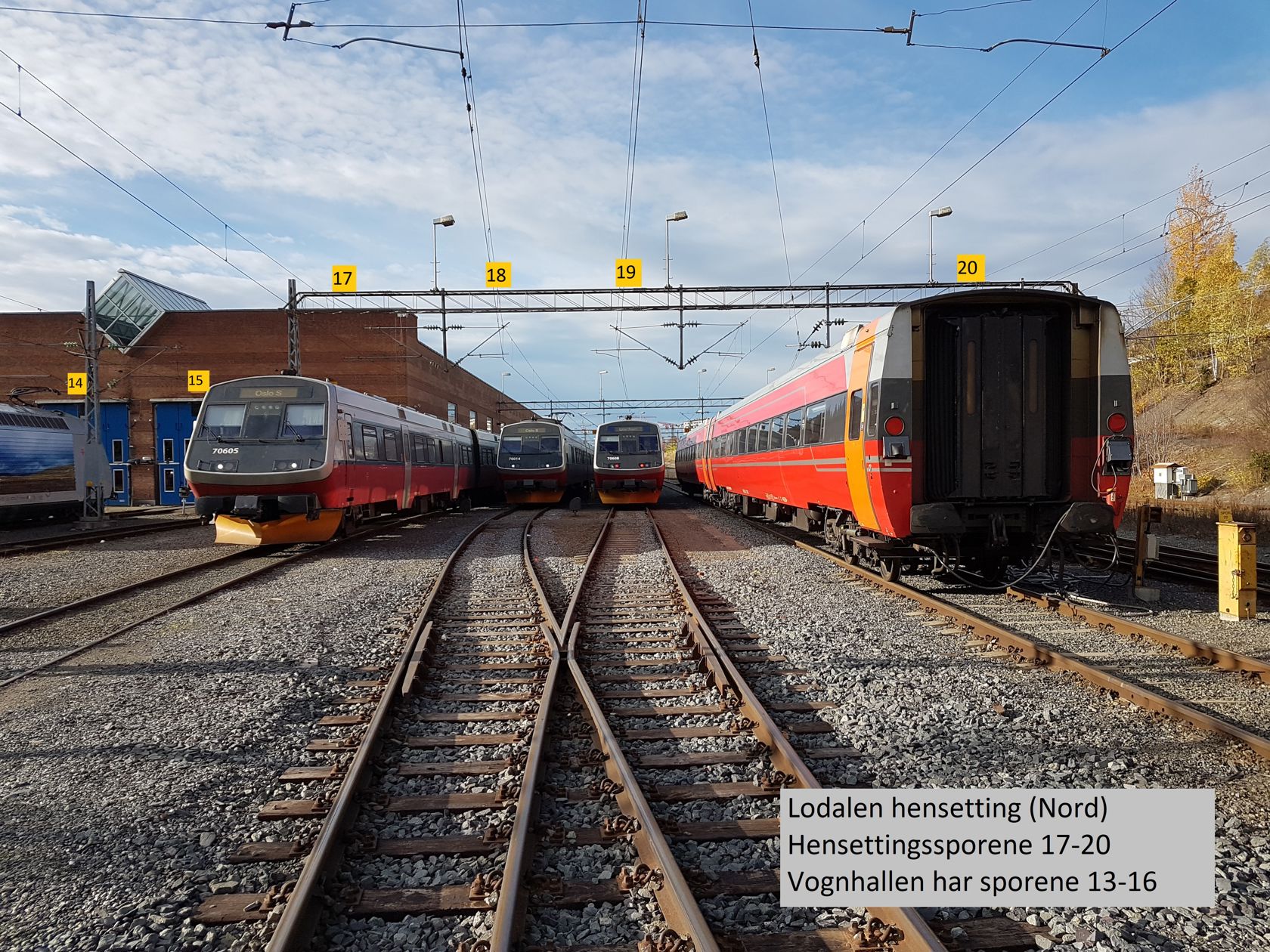

Hensettingssporene 17-20. Spor 13-16 tilhører vognhallen.

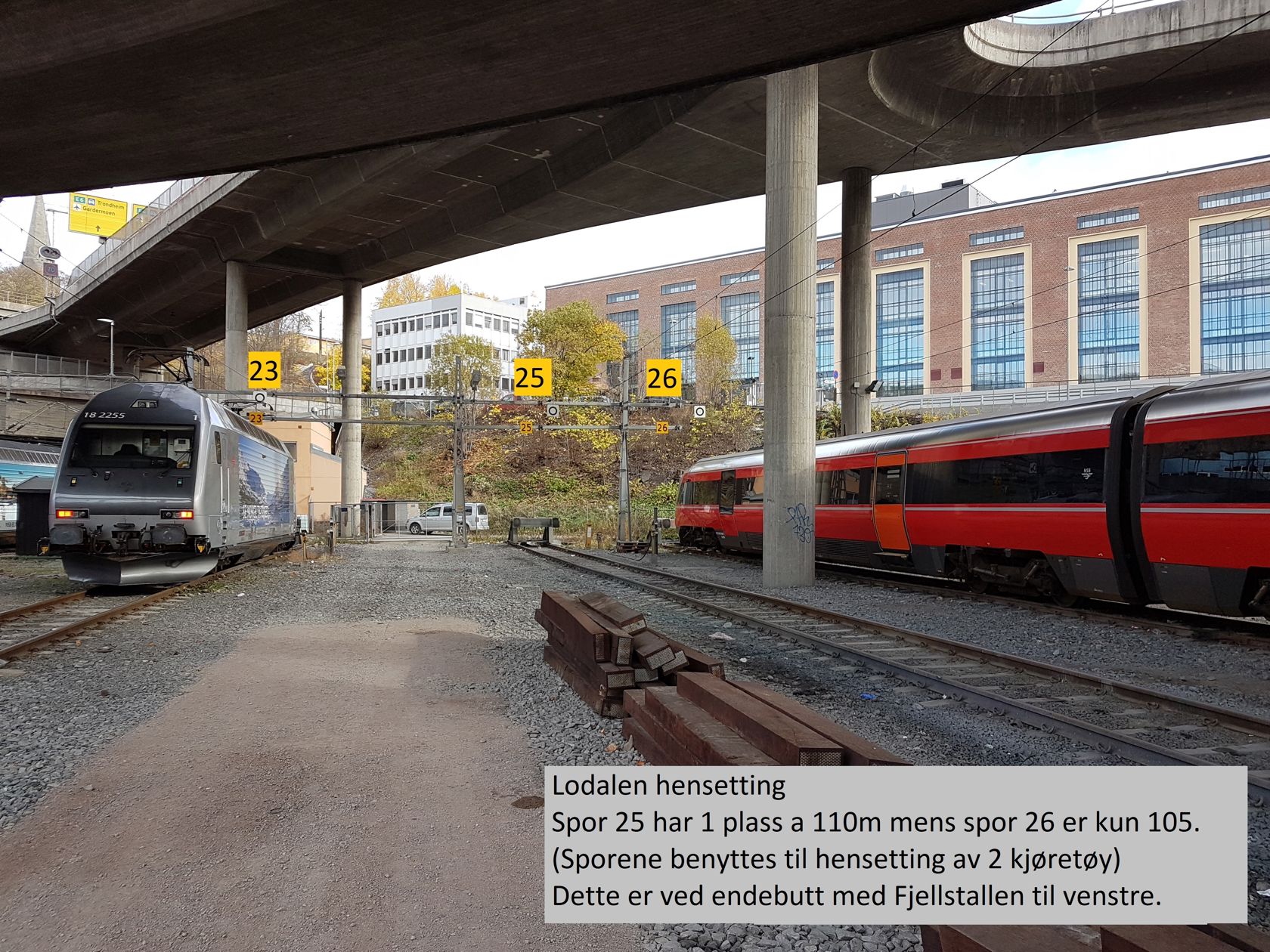

Spor 25 har én plass a 110 meter. Spor 26 er kun 105 meter langt. Sporene brukes til hensetting av to kjøretøy.

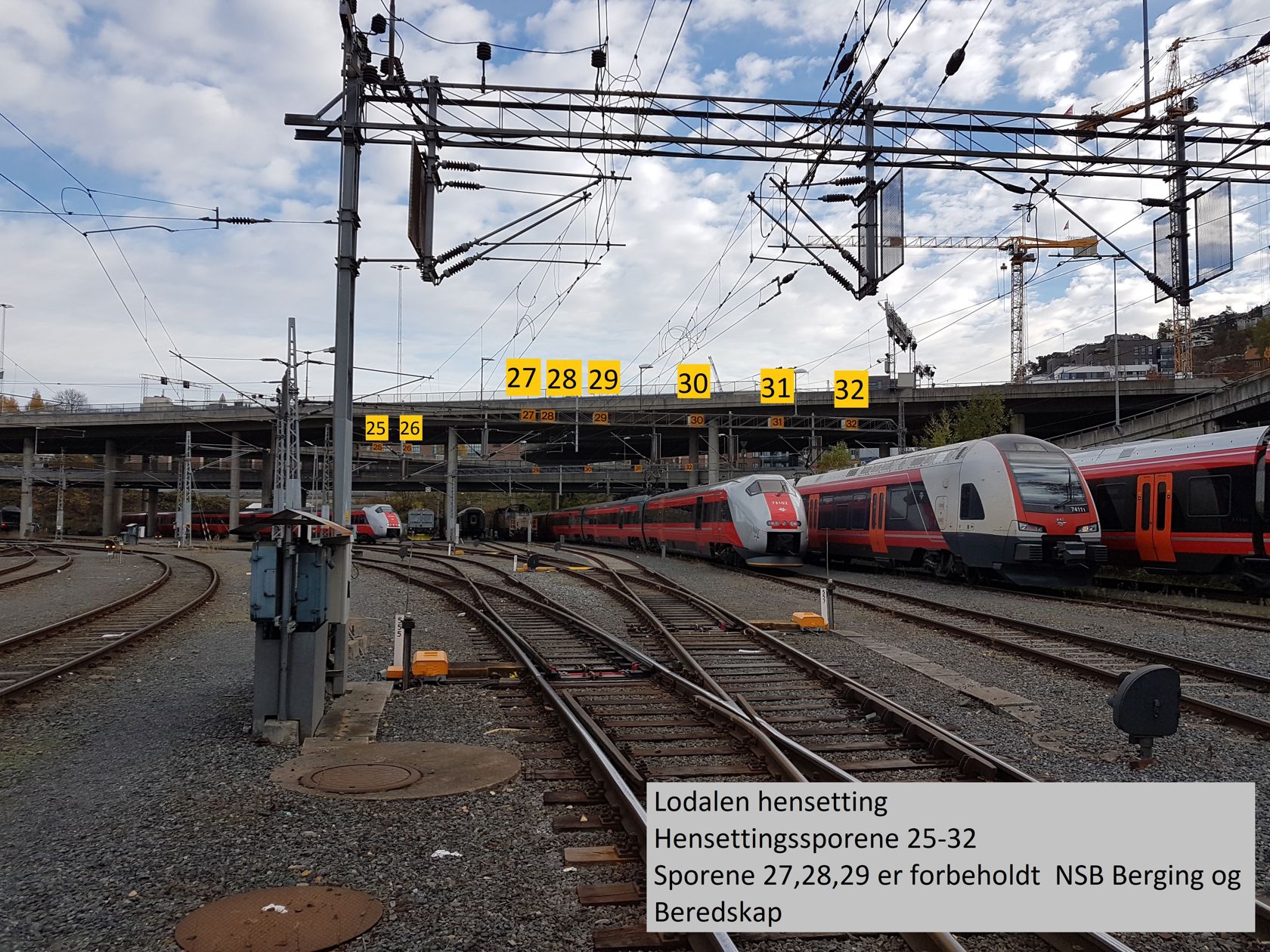

Hensettingssporene 25-32. Spor 27-29 er forbehold Berging og beredskap.

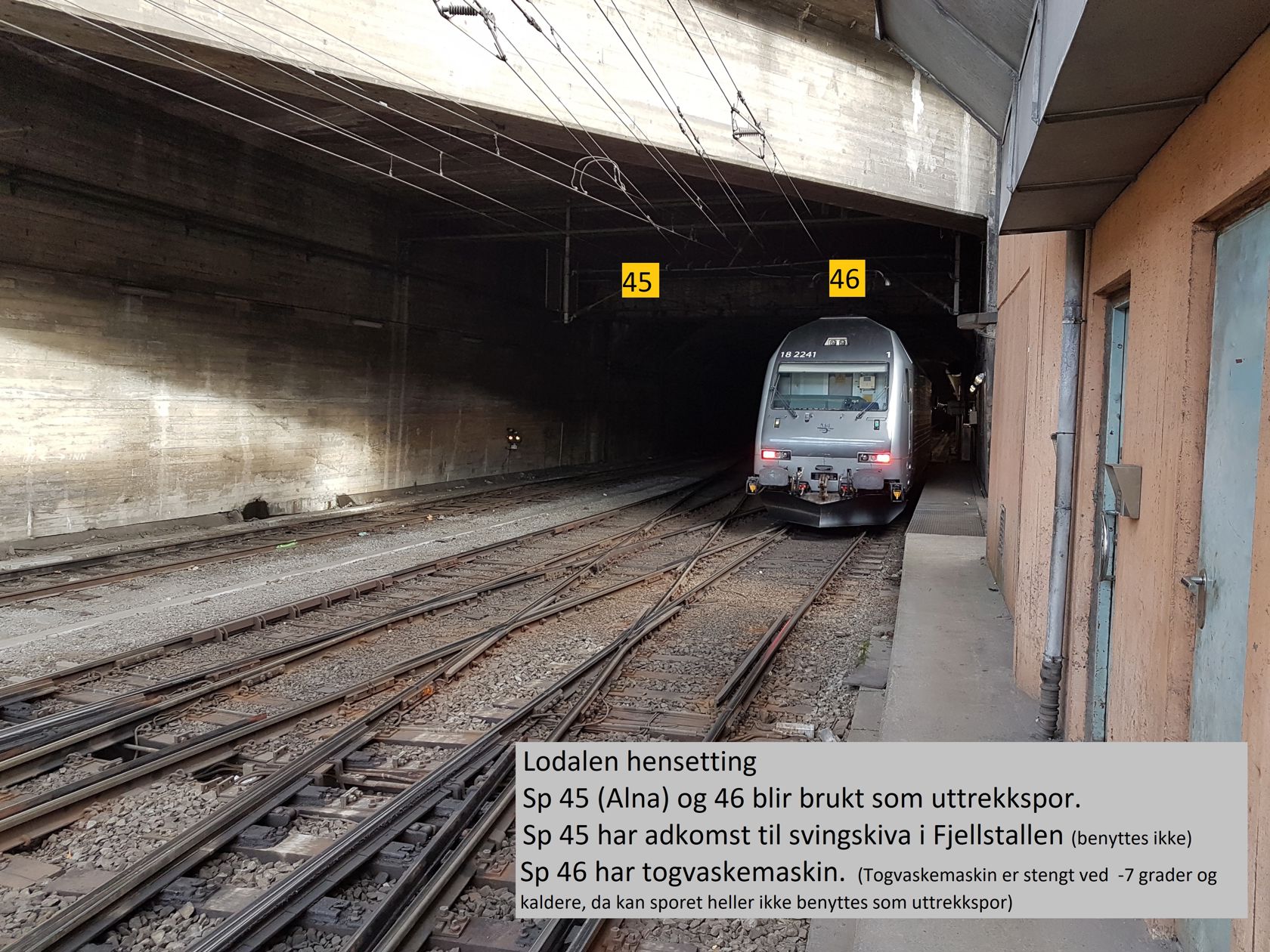

Spor 45 (Alna) og spor 46 brukes som uttrekksspor.

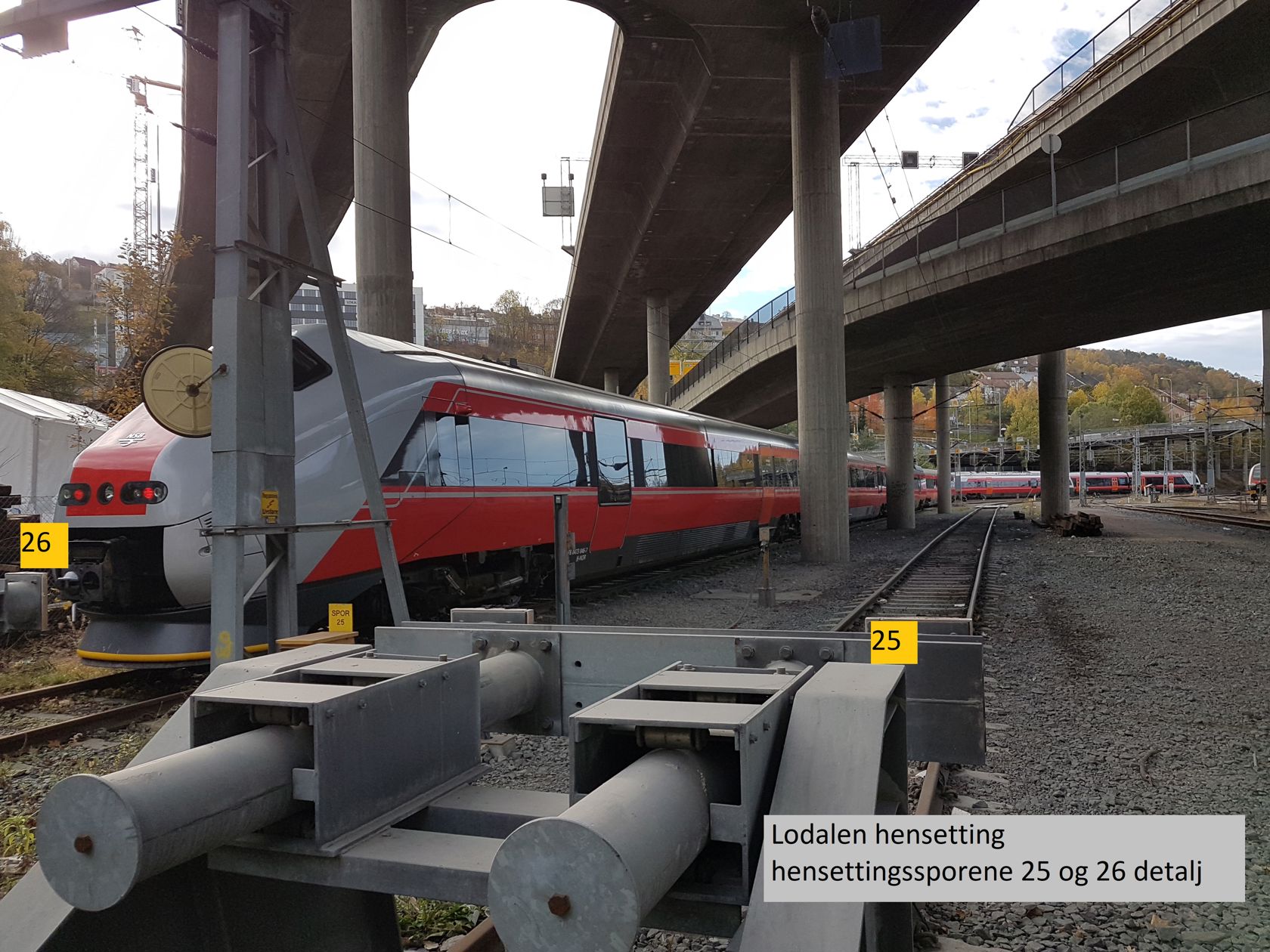

Hensettingssporene 25 og 26 i detalj.

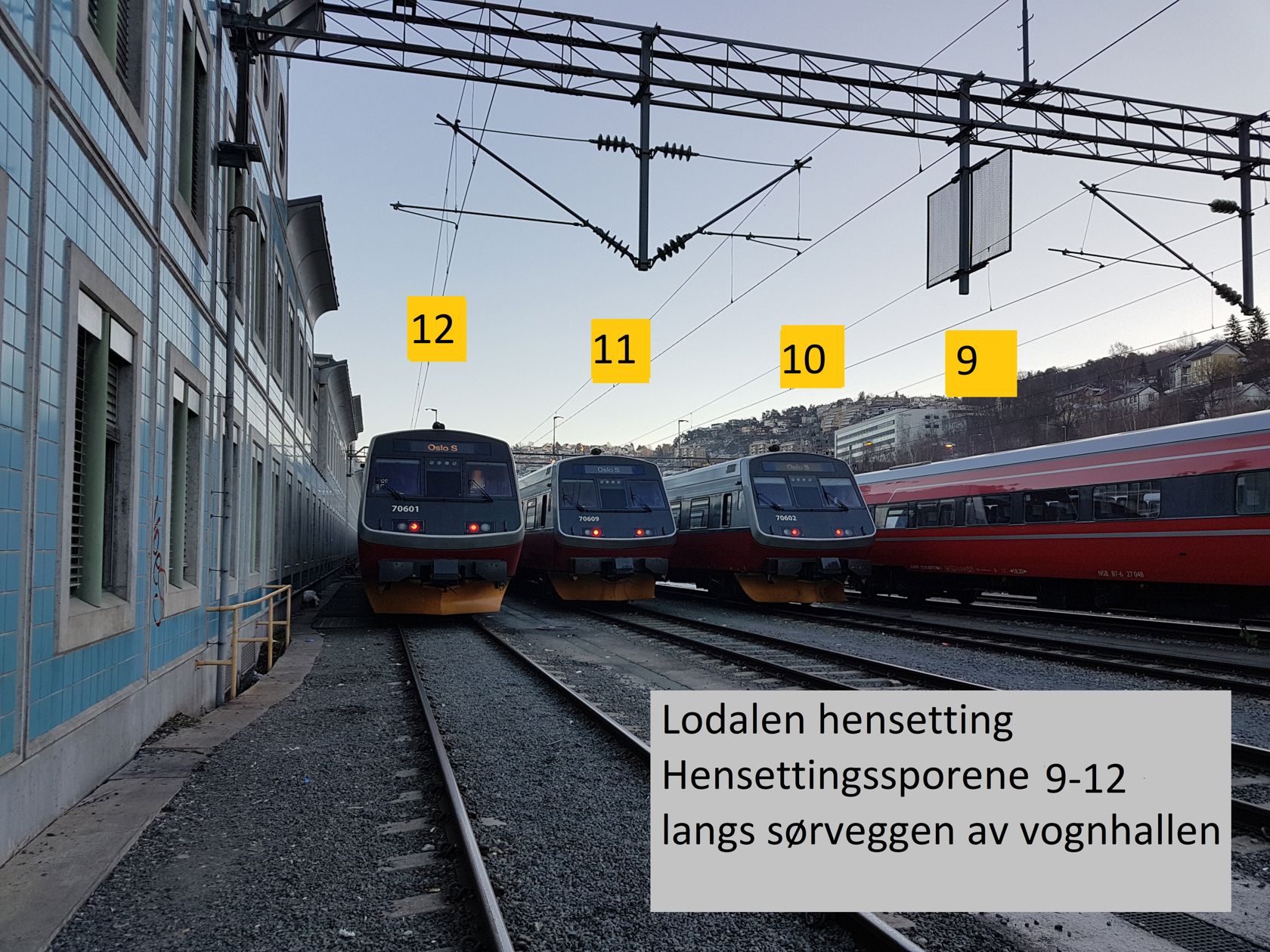

Hensettingssporene 9-12 langs sørveggen av vognhallen.

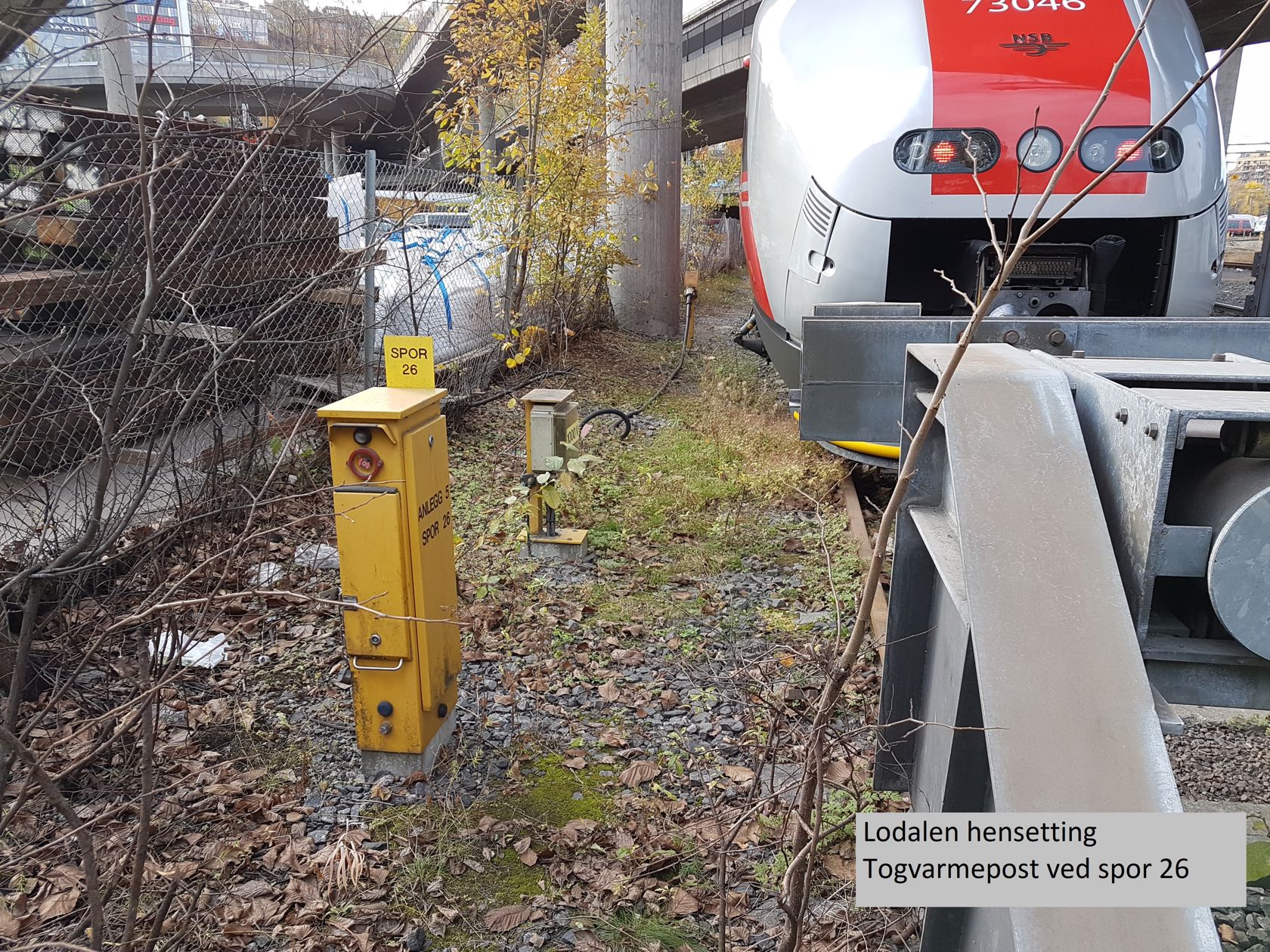

Togvarmepost ved spor 26.

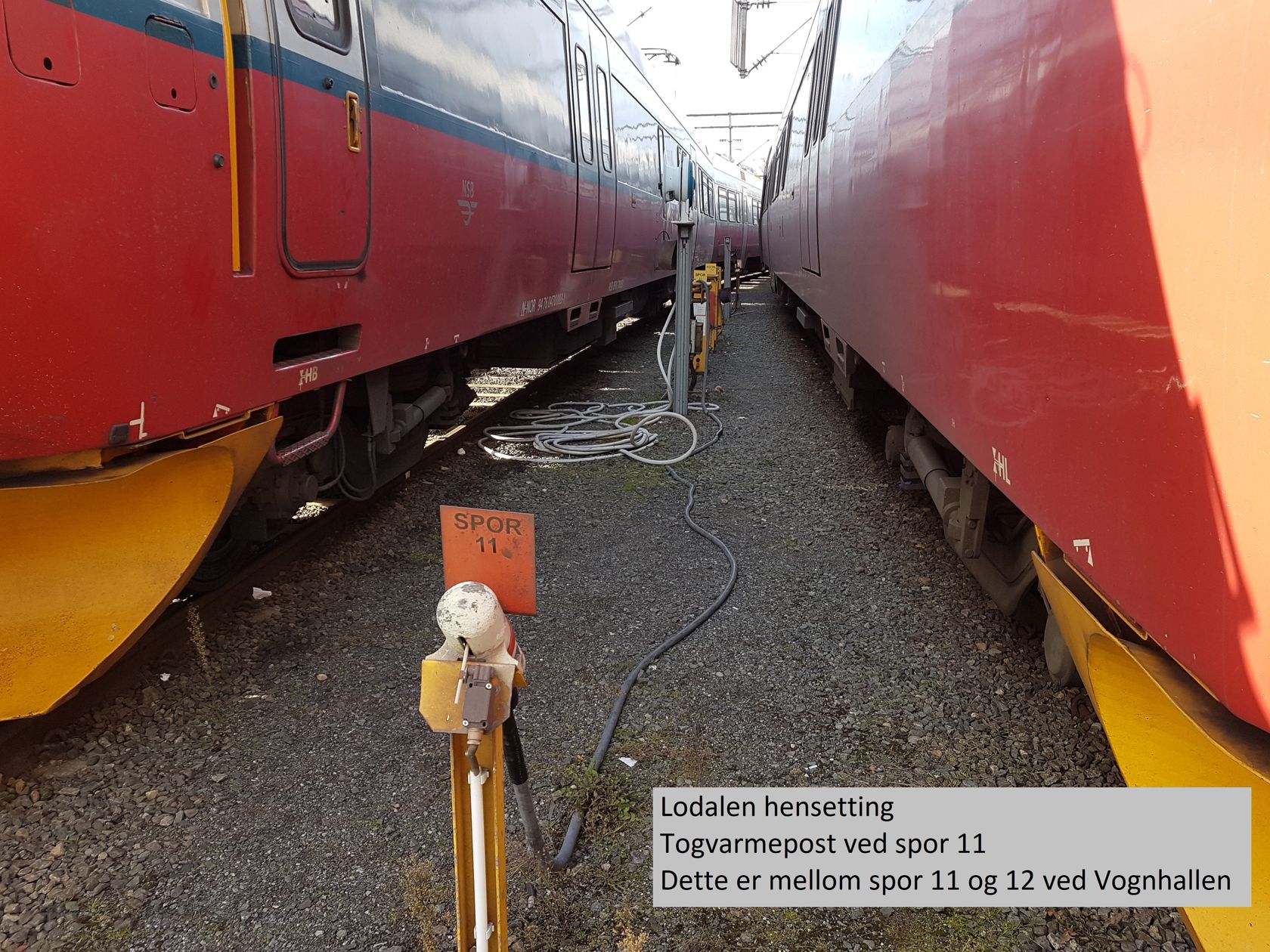

Togvarmepost ved spor 11.

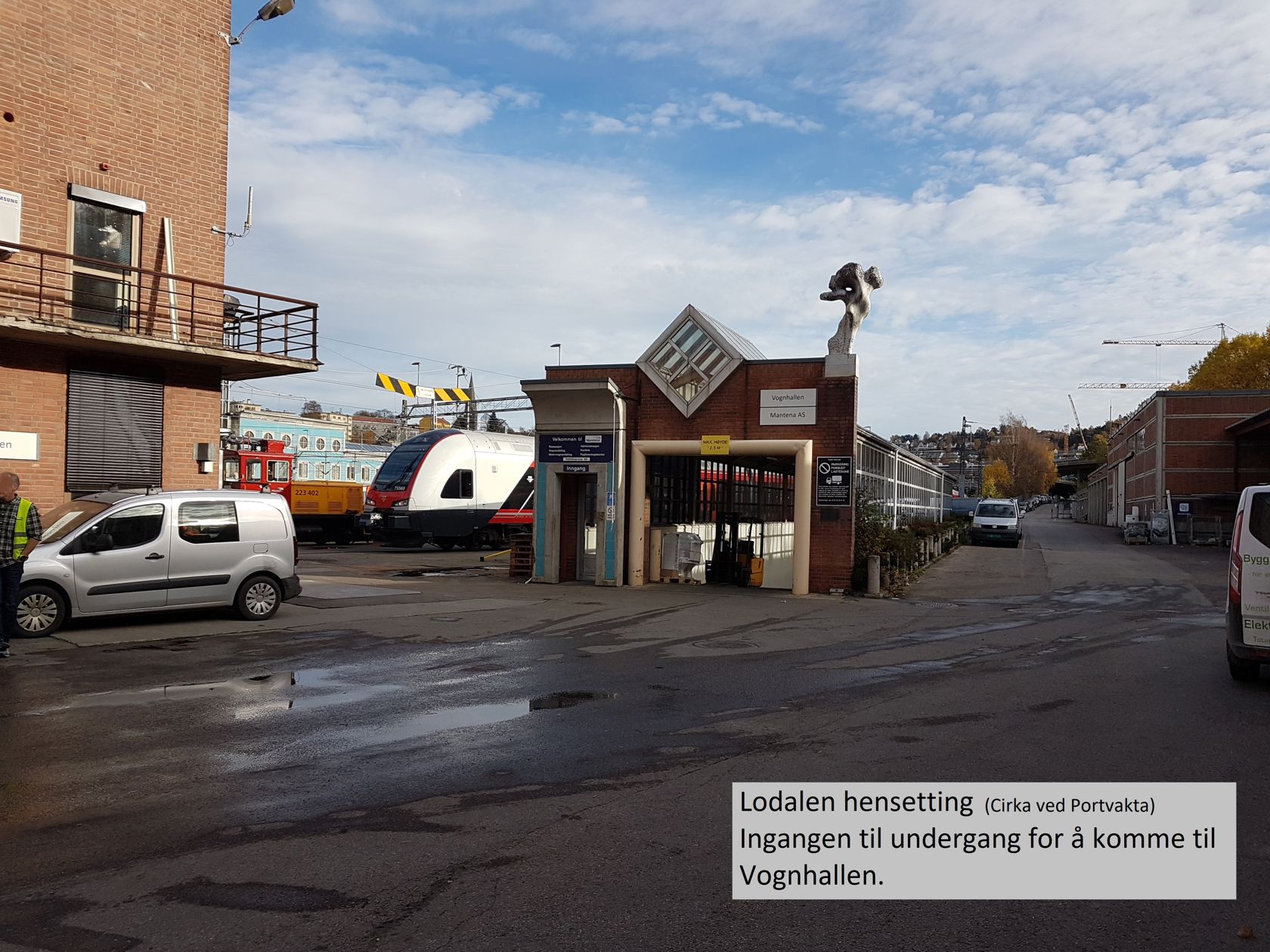

Inngang til undergang for å komme til Vognhallen.

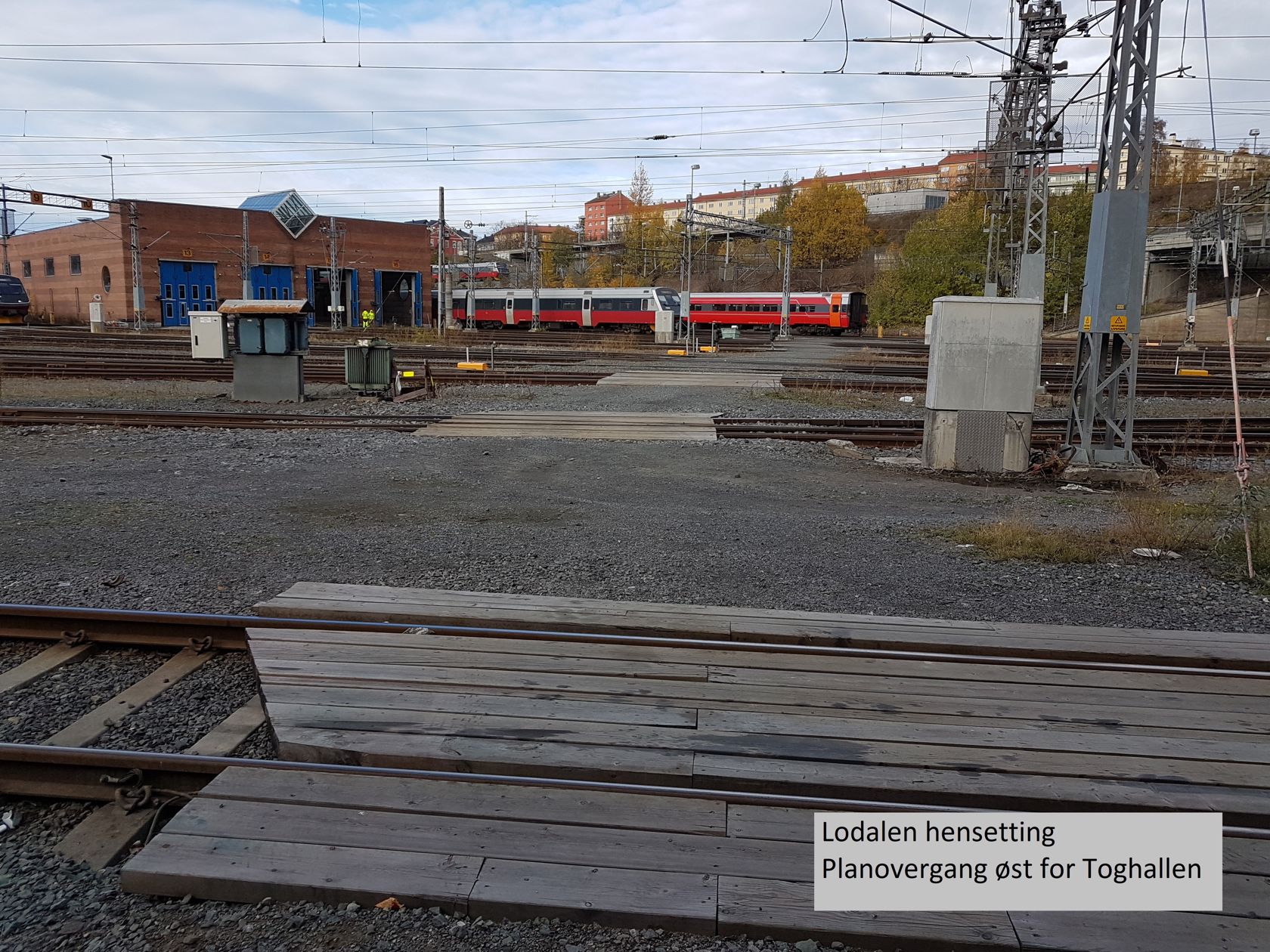

Planovergang øst for Toghallen.

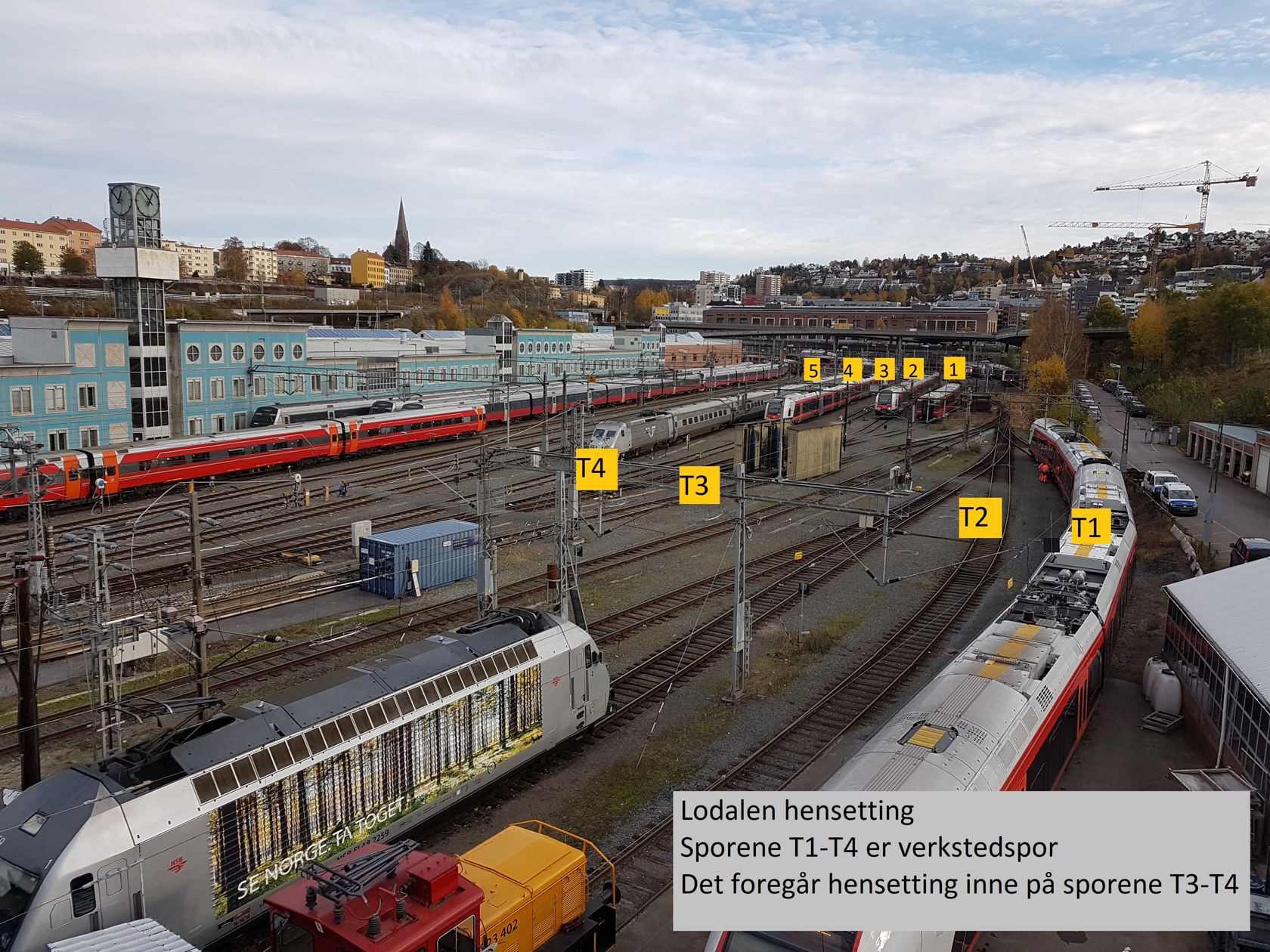

Spor T1-T4 er verkstedsspor. Spor T3 og spor T4 brukes til hensetting.
