Lillestrøm hensetting

Foto av Lillestrøm hensetting

Lillestrøm hensetting Foto: Lars Frøstein, Bane NOR

På denne siden:

Hvor ligger hensettingsområdet?

Strekning: Oslo S–Dal, Hovedbanen.
Avstand fra Oslo: 20,95 km.

Adresse
Jonas Lies gate 2000 Lillestrøm
Vis veibeskrivelse:
Vis veibeskrivelse til fots Du forlater nå nettstedet Vis veibeskrivelse Du forlater nå nettstedet
Se kartplassering i Google Maps

Kontaktinformasjon

Elise Sivertsen

Operativ leder hensetting

Sportabell

Spor Plattform Merknader
Navn Type Lengde (m) Kryssingsspor-
lengde (m)		 Forlenget (m) Lengde (m) Høyde (m) Bredde (m)
1 Togspor 728 184
1 Hovedtogspor
2 Hovedtogspor       350 700 10,30

Mellomplattform

Dekker spor 2 og 1
3 Hovedtogspor 867 285   350 700 9

Mellomplattform

Dekker spor 3 og 4
4 Togspor 867 285
5 Hovedtogspor 399 334
6 Togspor 501 340   350 560 11,70

Mellomplattform

Dekker spor 6 og 7
7 Togspor 628 367
8 Togspor 451 322   250 560 11

Mellomplattform

Dekker spor 8 og 9
9 Togspor 408 300
10 Togspor 221 260
11 Togspor 306 181
12 Hovedtogspor 1515 1147
13 Togspor 1586 847
14 Hovedtogspor 1322 659
15 Togspor 1322 659
16 Buttspor             Industri spor
17 Buttspor 74           Kort buttspor
18 Togspor
20 Buttspor       72 350 2,24

Mellomplattform

Hensetting
20 Buttspor       107 350 2,24

Mellomplattform

Hensetting
20 Buttspor       107 350 2,24

Mellomplattform

Hensetting
21 Buttspor             Hensetting
22 Buttspor       107 350 2,24

Mellomplattform

Hensetting
22 Buttspor       107 350 2,24

Mellomplattform

Hensetting
23 Buttspor             Hensetting
24 Buttspor       95 350 2,24

Mellomplattform

Hensetting
24 Buttspor       107 350 2,24

Mellomplattform

Hensetting
25 Buttspor       80 600 4,34

Mellomplattform

Hensetting
30 Buttspor             Hensetting
31 Buttspor             Hensetting
32 Buttspor             Hensetting
33 Buttspor             Hensetting
34 Buttspor             Hensetting
35 Buttspor             Hensetting

Hensettingskapasitet

Spor Hensettings-
lengde (m)		 Antall 110 m
hensettingsplasser		 KL-anlegg Serviceplattform Sportilgang med bil Toalettømming til stasjonært anlegg Vannfylling Togvarmeanlegg Merknader
20 343 3 X X X     X
21 245 2 X X X     X
22 242 2 X X X     X
23 243 2 X X X     X
24 240 2 X X X     X
25 241 2 X X X X X X

Togvarmeanlegg

Anleggsnr. Kapasitet (kVA) Postnr. Internnr. Dekning (spornr.) Spenning (V) Frekvens (Hz) Ytelse (A)
EL-TVA-000146 2000
EL-TVA-000147 2000
EL-TVA-000148 2000

Sporplan

Sporplan Lillestrøm hensetting

Sporplan for Lillestrøm hensetting. Bane NOR

Last ned sporplanen

Bilder av anlegget

Lilestrøm hensetting sett mot øst. Tre tømme- og vannpåfyllingsanlegg mellom spor 24 og spor 25.

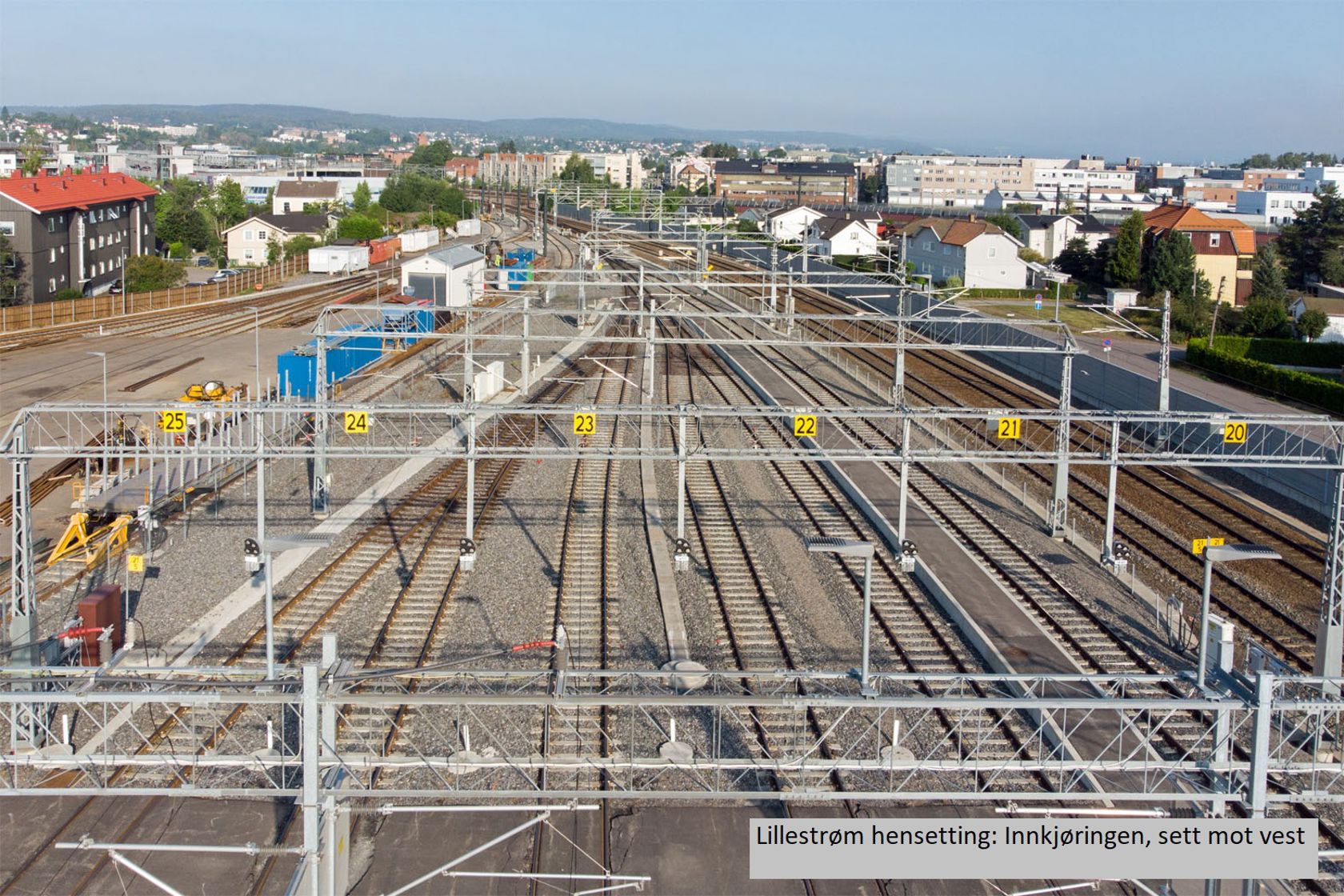

Innkjøring sett mot vest.

Lillestrøm driftsbase disponeres av Bane NOR (Hoved- og Gardemobanen).

Seks spor på 238 meter, sett mot øst.

Servicebygg og teknisk hus.

Anlegget sett mot øst. Kongsvingerbanen med spor 12 og spor 13 til venstre.

Togvarmeposter.

Tre tømme- og vannpåfyllingsanlegg mellom spor 24 og spor 25.

Tømmeanlegg.

Vannpåfylling.

Verksted og lager.

Anlegget sett mot vest.

Anlegget sett mot vest.
