Lillehammer hensetting

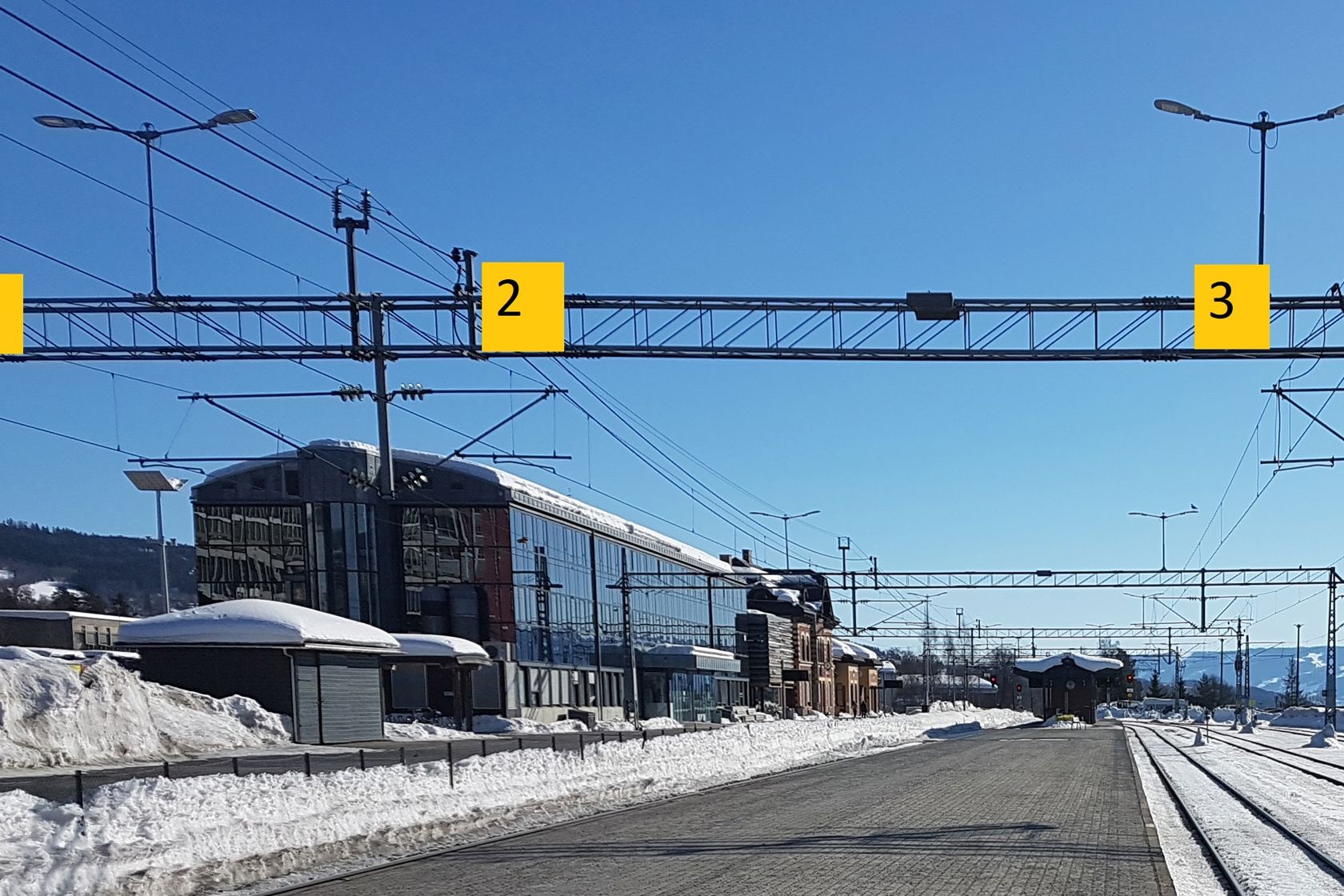

Lillehammer hensetting Foto: Jernbanedirektoratet
På denne siden:
Hvor ligger hensettingsområdet?
Strekning: Oslo S–Trondheim S, Dovrebanen.
Avstand fra Oslo: 184,18 km.
Kontaktinformasjon
Elise Sivertsen
Operativ leder hensetting
Sportabell
| Spor | Plattform | Merknader | ||||||
|---|---|---|---|---|---|---|---|---|
| Navn | Type | Lengde (m) | Kryssingsspor- lengde (m) |
Forlenget (m) | Lengde (m) | Høyde (m) | Bredde (m) | |
| 1 | Hovedtogspor | 1391 | 683 | 340 | 570 | 8,70 |
Sideplattform Kjedebrudd + 40 m ved km 184,3 |
|
| 2 | Togspor | 814 | 630 | 265 | 570 | 7,50 |
Mellomplattform Dekker spor 2 og 3 |
|
| 3 | Togspor | 411 | 283 | Spor 3 er avvikspor fra spor 2, og må kjøre del av spor 2 nordover for å komme til hovedspor. | ||||
| 4 | Øvrige spor | |||||||
| 5 | Øvrige spor | |||||||
| 6 | Øvrige spor | |||||||
| 7 | Øvrige spor | |||||||
| 8 | Øvrige spor | |||||||
Hensettingskapasitet
| Spor | Hensettings- lengde (m) |
Antall 110 m hensettingsplasser |
KL-anlegg | Serviceplattform | Sportilgang med bil | Toalettømming til stasjonært anlegg | Vannfylling | Togvarmeanlegg | Merknader |
|---|---|---|---|---|---|---|---|---|---|
| 4 | 191 | 1 | X | X | X | X | X | ||
| 5 | 180 | 1 | X | X | X | X | X | ||
| 6 | 128 | 1 | X | ||||||
| 7 | 128 | 1 | X | X | |||||
| 8 | 128 | 1 | X | X |
Togvarmeanlegg
| Anleggsnr. | Kapasitet (kVA) | Postnr. | Internnr. | Dekning (spornr.) | Spenning (V) | Frekvens (Hz) | Ytelse (A) |
|---|---|---|---|---|---|---|---|
| EL-TVA-000013 | 400 | ||||||
| EL-TVA-000064 | 800 |
Sporplan

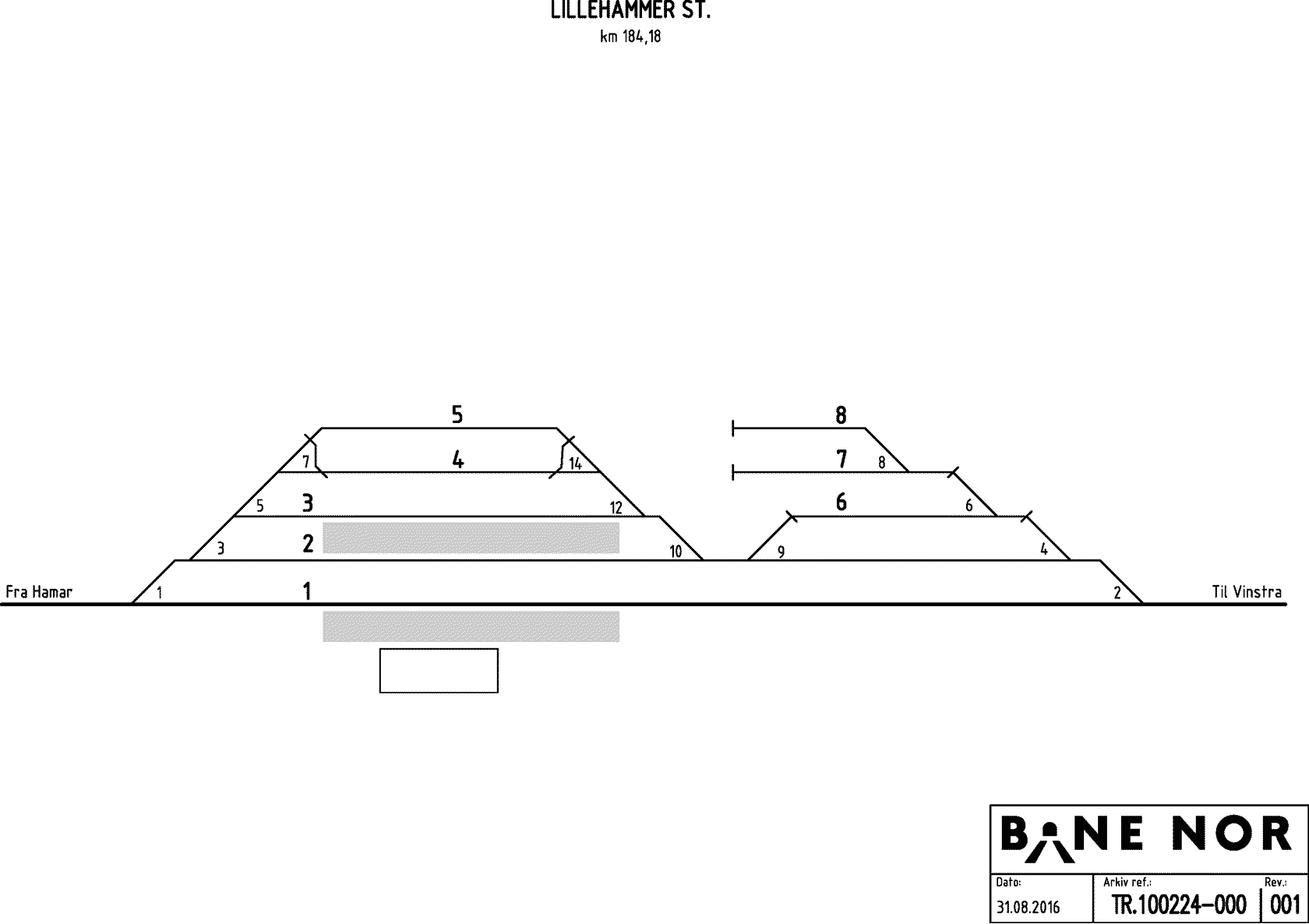

Sporplan for Lillehammer hensetting. Bane NOR
Last ned sporplanen
Bilder fra anlegget

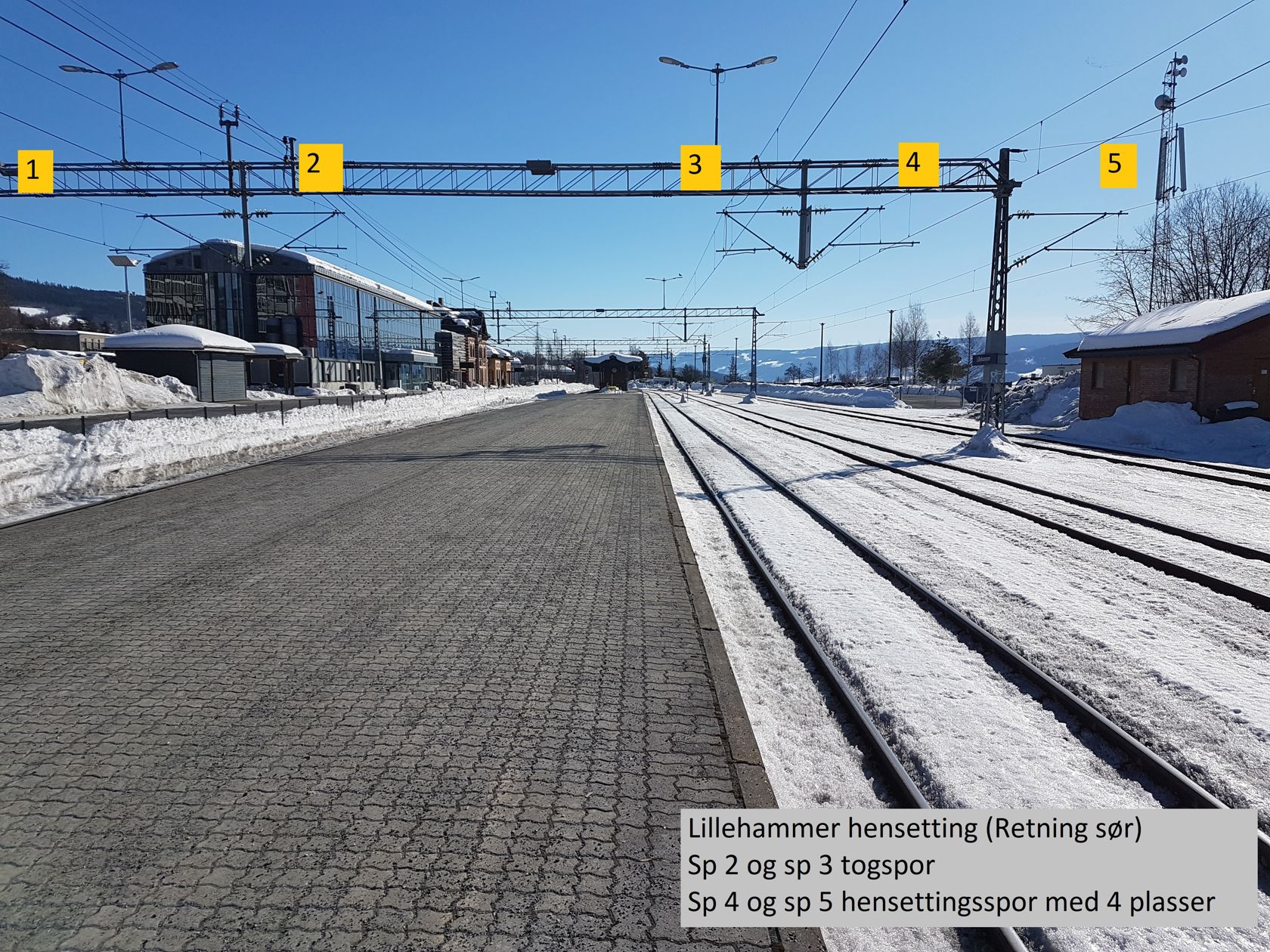

Spor 4 og spor 5 er hensettingsspor med fire plasser.

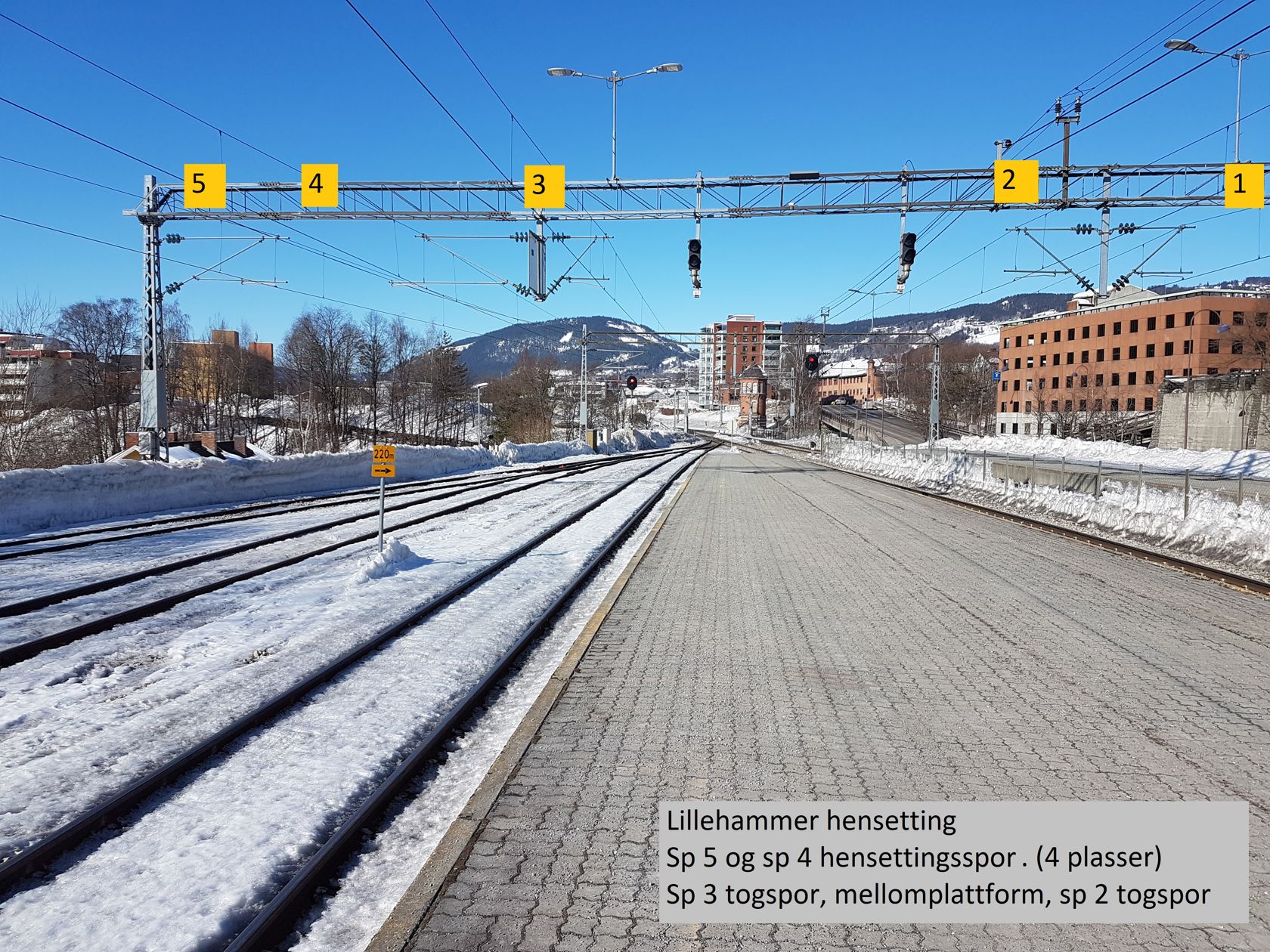

Spor 4 og spor 5 med fire hensettingsplasser.
Det er til sammen fire togvarmeposter for spor 4 og spor 5.

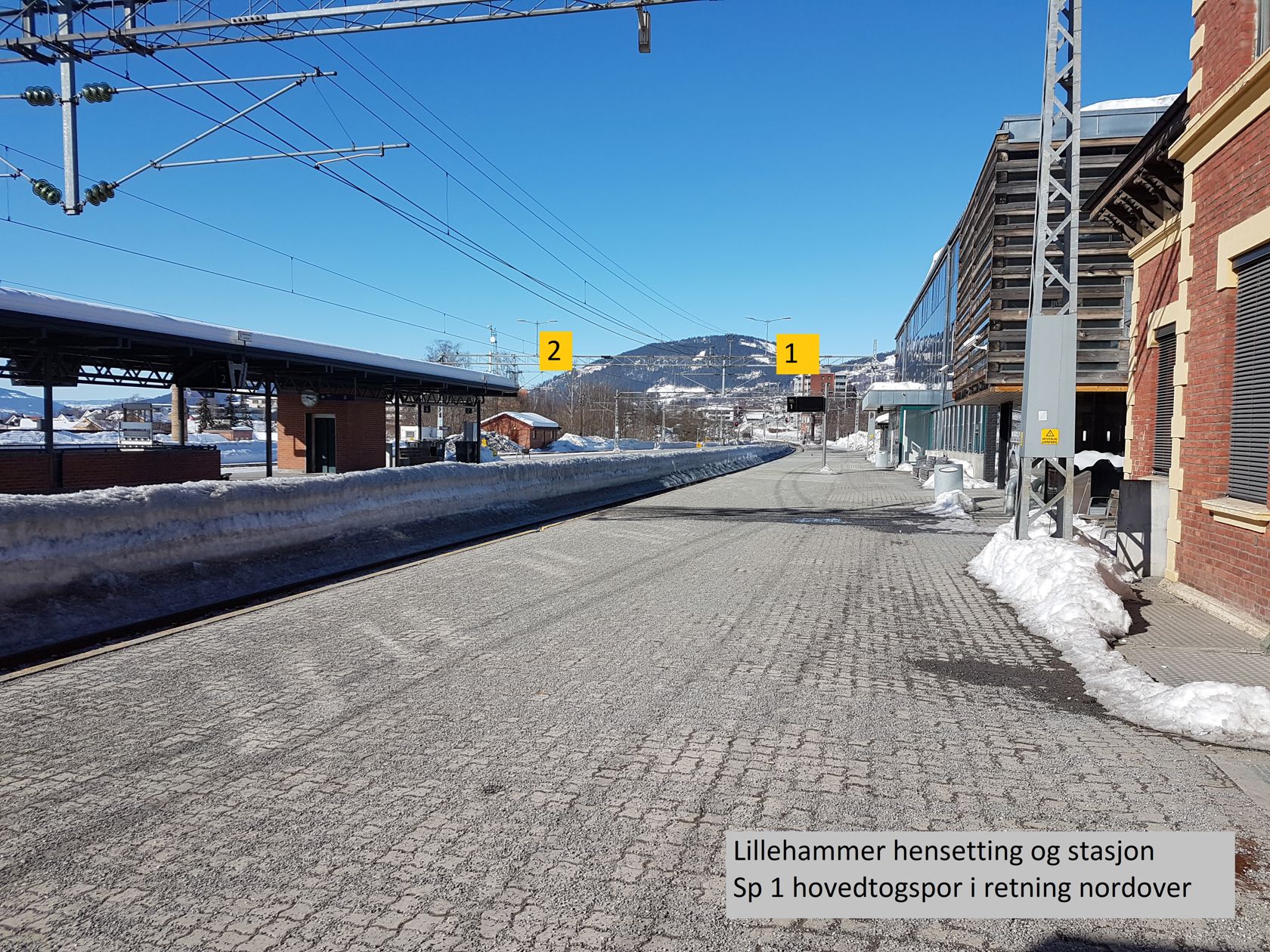

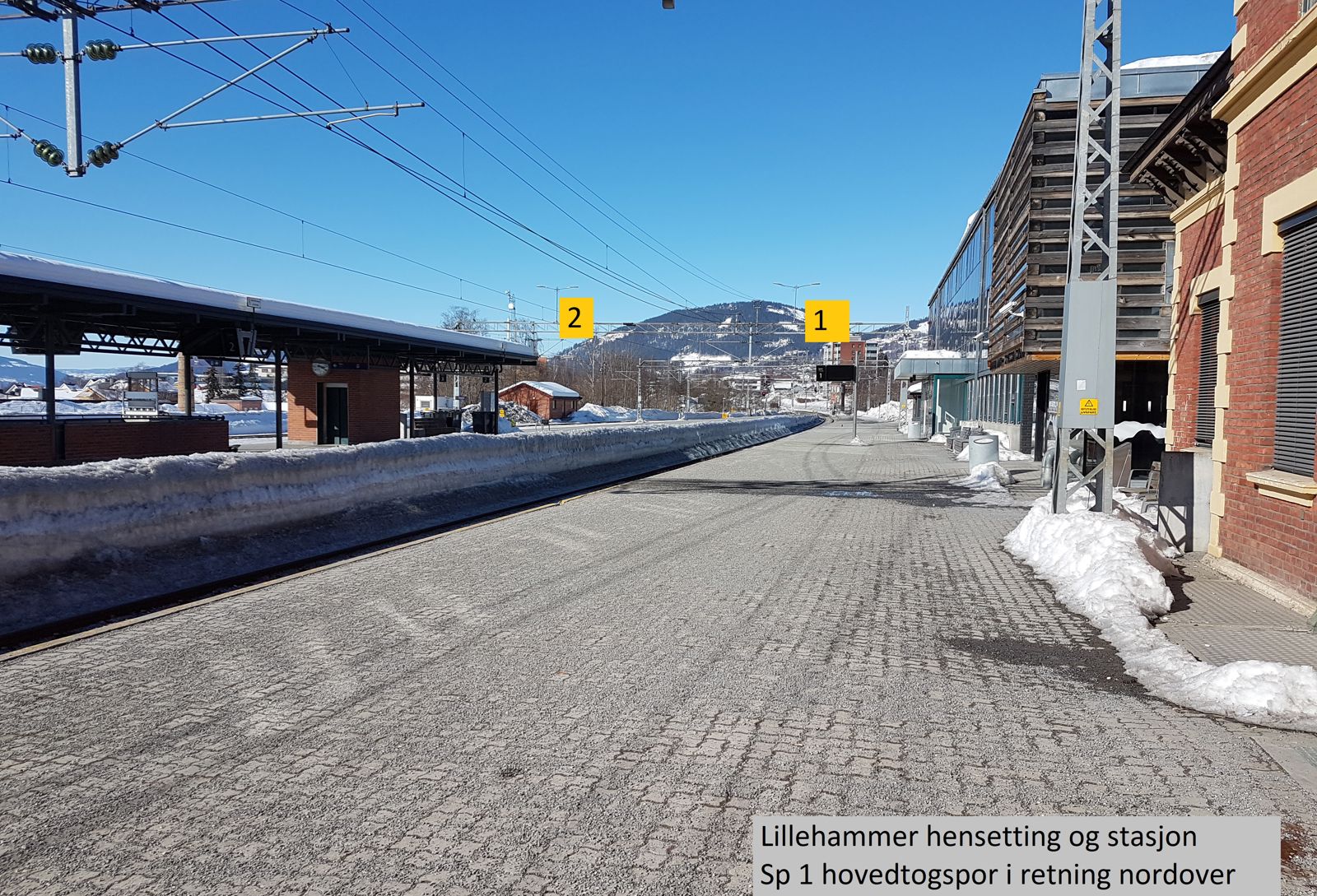

Spor 1, her sett i retning nordover, er hovedtogspor.

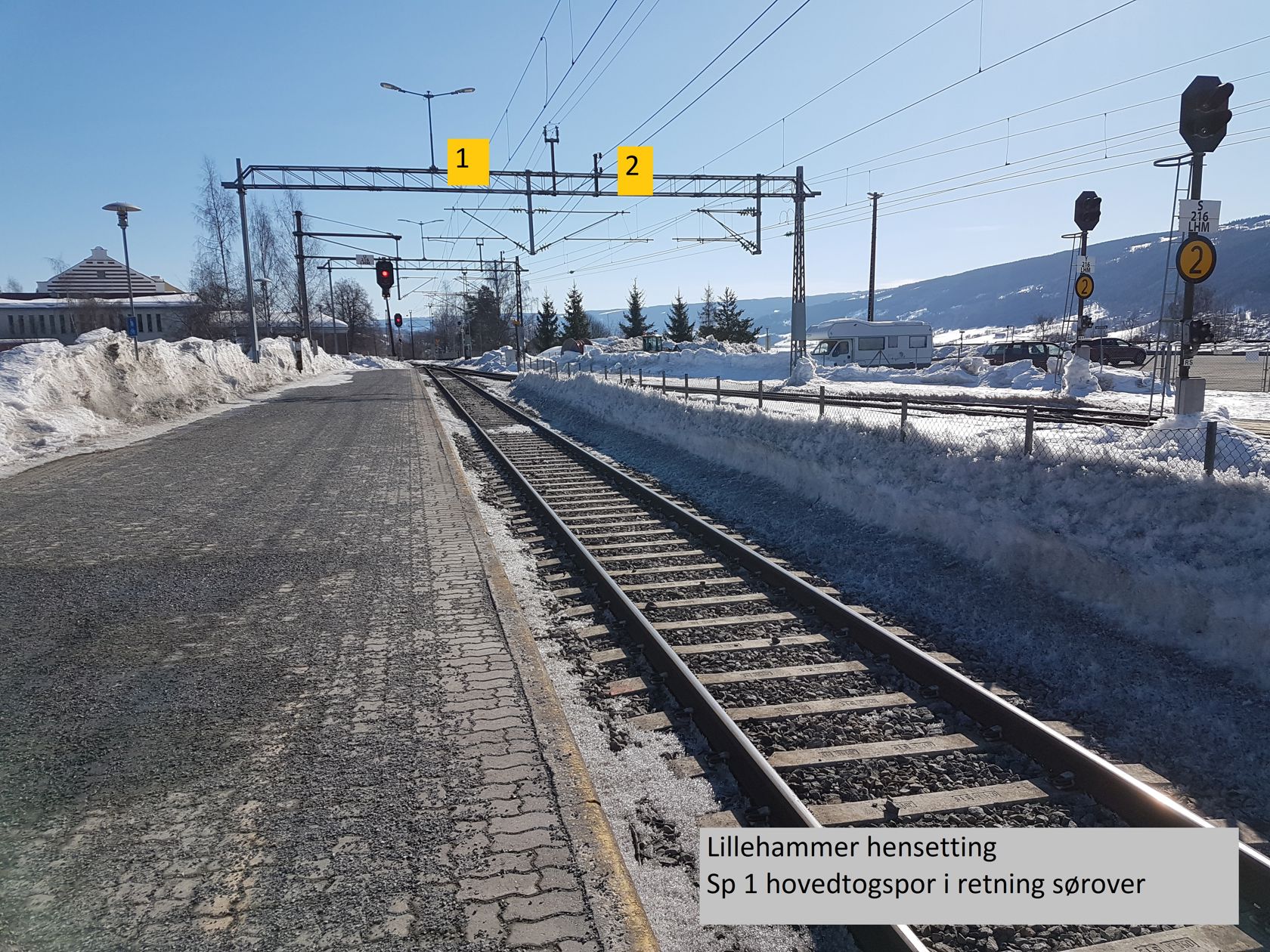

Spor 1, her sett i retning sørover, er hovedtogspor.

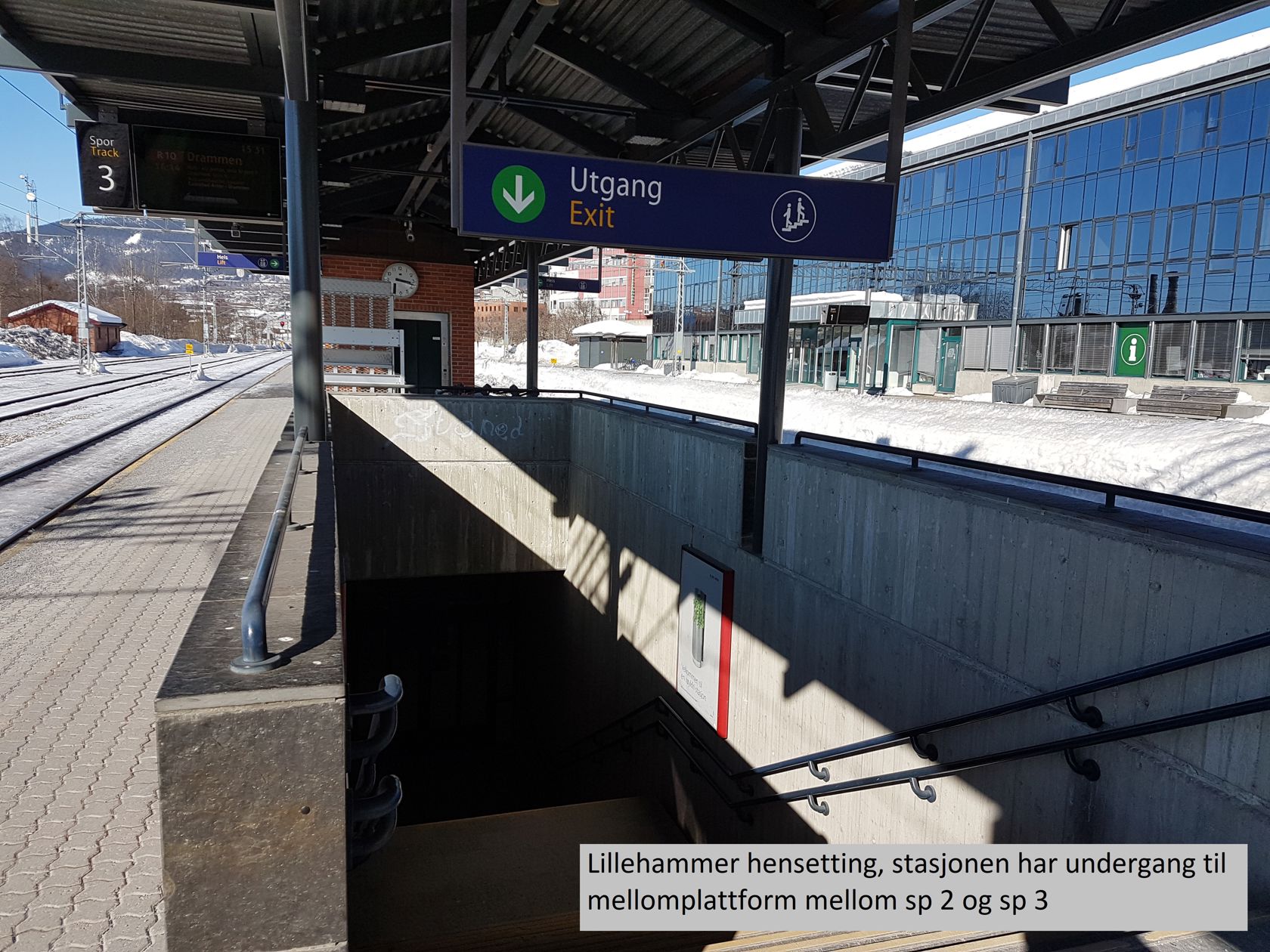

Stasjonen har undergang mellom spor 2 og spor 3.

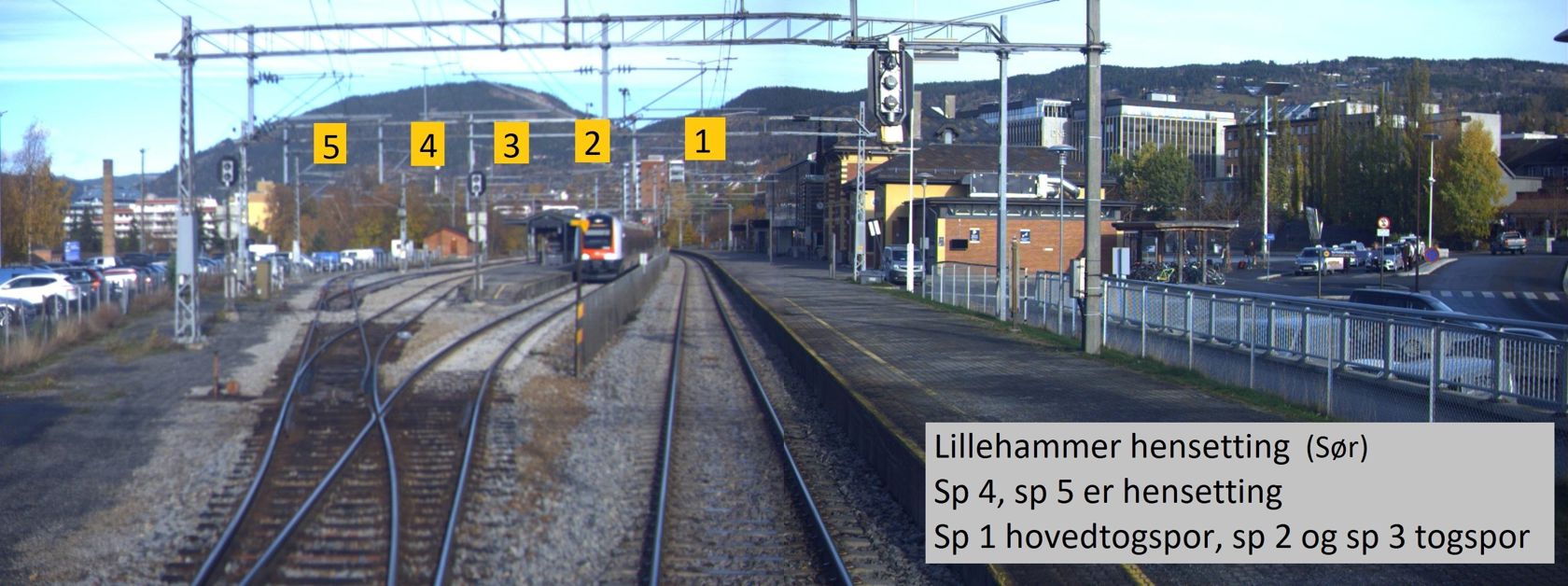

Spor 4 og 5 er hensettingsspor.

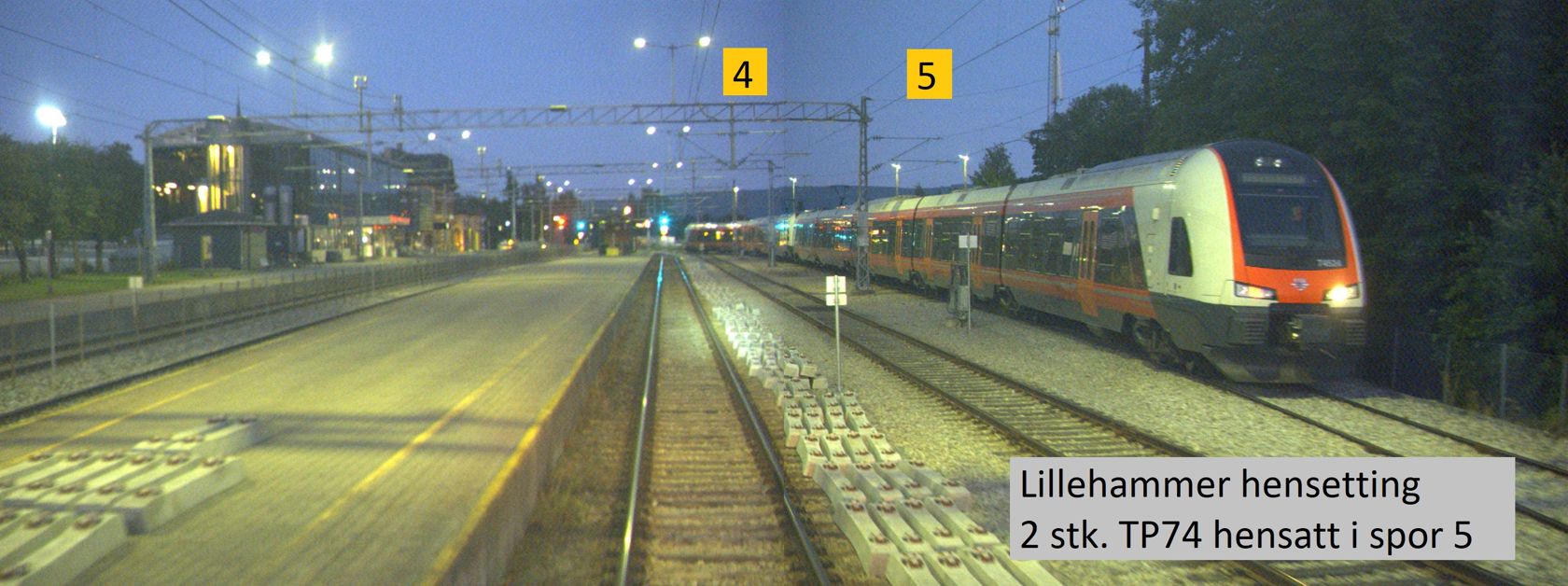

To TP74 togsett hensatt i spor 5.

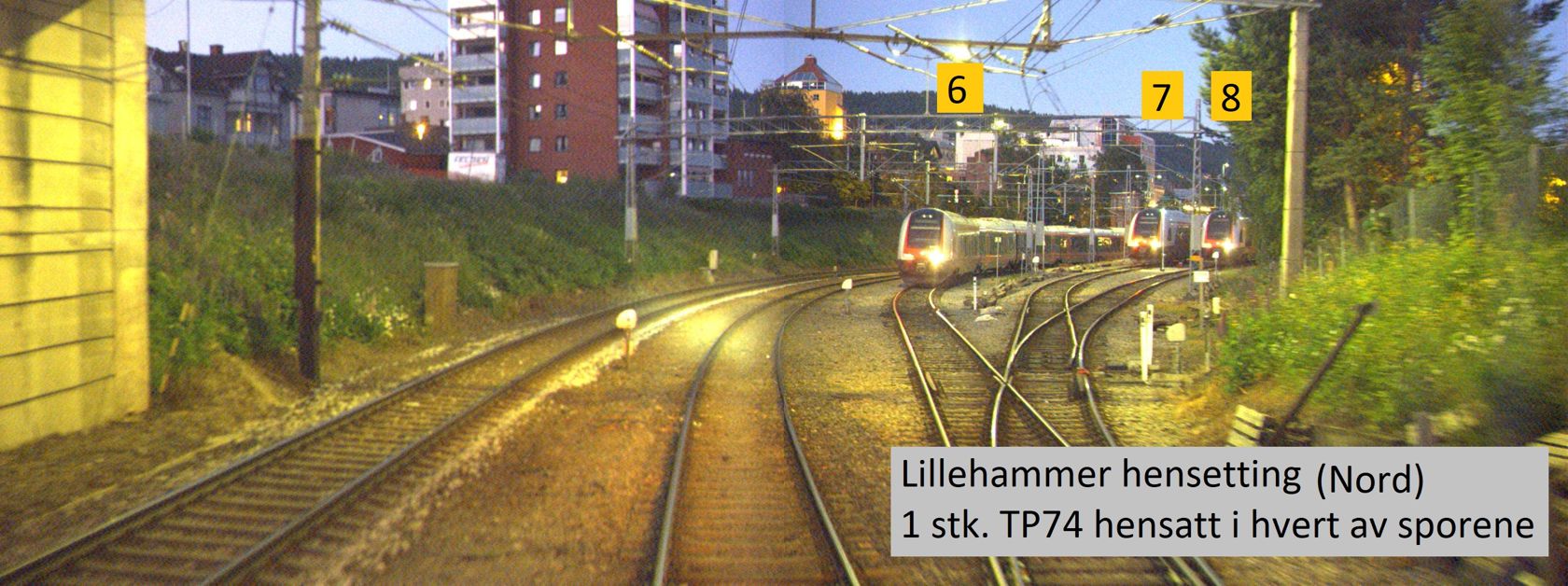

Spor 7-9 med et TP74 hensatt i hvert spor.

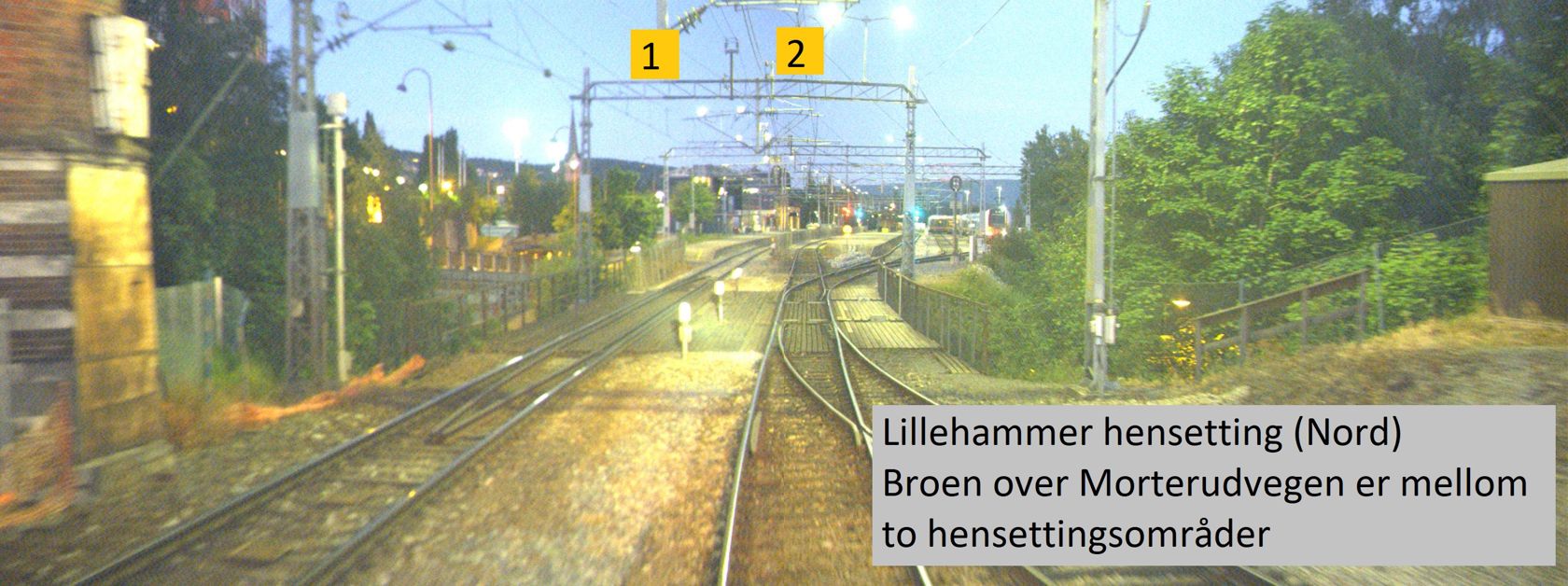

Bruen over Morterudvegen er mellom to hensettingsområder.
