Kongsvinger hensetting
![Foto av Kongsvinger hensetting](/contentassets/6de3af65e6424410b6002cb218648807/kongsvinger-hensetting-forside.jpg?width=1680&height=1120&quality=80)

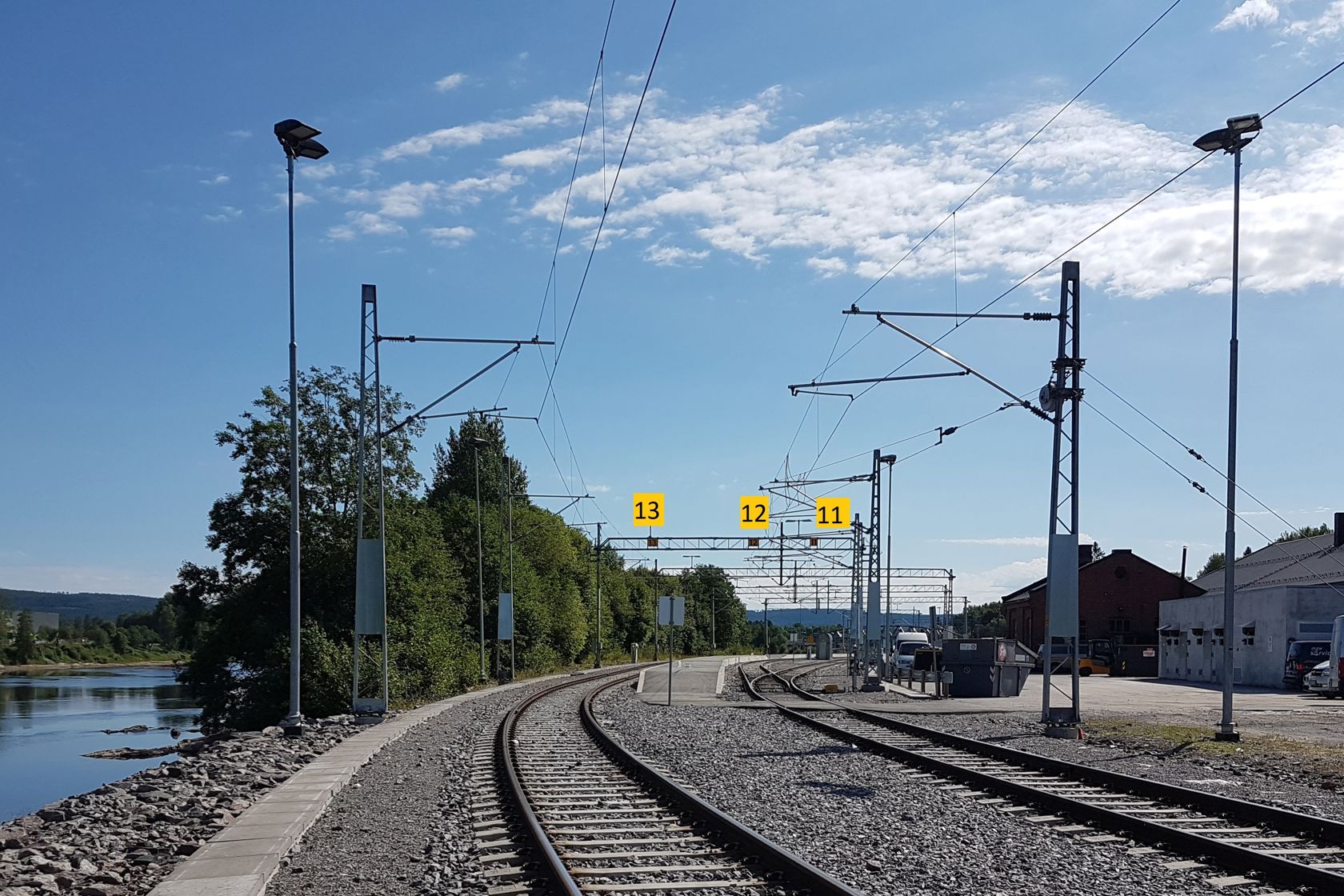

Kongsvinger hensetting Foto: Atle Einarson
På denne siden:
Hvor ligger hensettingsområdet?
Strekning: Oslo S–Kongsvinger, Kongsvingerbanen.
Avstand fra Oslo: 100,28 km.
Kontaktinformasjon
Elise Sivertsen
Operativ leder hensetting
Sportabell
Spor | Plattform | Merknader | ||||||
---|---|---|---|---|---|---|---|---|
Navn | Type | Lengde (m) | Kryssingsspor- lengde (m) |
Forlenget (m) | Lengde (m) | Høyde (m) | Bredde (m) | |
1 | Togspor | 1112,50 | 342 | 256 | 700 | 5,35 |
Sideplattform Personovergang |
|
1 | Øvrige spor | 626 | 626 | |||||
2 | Hovedtogspor | 2903 | 342 | 209,50 | 650 | 7 |
Mellomplattform Dekker spor 2 og 1 Personovergang |
|
3 | Buttspor | 878 | 104 | |||||
4 | Togspor | 1252,60 | 899 | |||||
5 | Togspor | 1791 | Skiftespor | |||||
6 | Øvrige spor | |||||||
7 | Togspor | 748 | Gjennom Lokstall | |||||
8 | Togspor | 252 | ||||||
9 | Togspor | 298,70 | Gjennom Lokstall | |||||
10 | Buttspor | 127 | Skiftespor | |||||
11 | Buttspor | 198,50 | ||||||
12 | Buttspor | 305,90 | ||||||
13 | Buttspor | 347,30 | ||||||
15 | Buttspor | 175 | ||||||
16 | Buttspor | 232 | Hensettingspor | |||||
18 | Buttspor | 255 | Norsenga Tømmerterminal | |||||
20 | Buttspor | 350 | Norsenga Tømmerterminal | |||||
21 | Buttspor | 408 | Norsenga Tømmerterminal | |||||
22 | Buttspor | 412 | Norsenga Tømmerterminal | |||||
24 | Buttspor | 0 | kongsvinger omformerst | |||||
25 | Øvrige spor | 0 | kongsvinger omformerst | |||||
400 | Togspor | Solørbanen |
Hensettingskapasitet
Spor | Hensettings- lengde (m) |
Antall 110 m hensettingsplasser |
KL-anlegg | Serviceplattform | Sportilgang med bil | Toalettømming til stasjonært anlegg | Vannfylling | Togvarmeanlegg | Merknader |
---|---|---|---|---|---|---|---|---|---|
3 | 107 | - | X | ||||||
11 | 134 | 1 | X | X | X | X | X | X | |
12 | 255 | 2 | X | X | X | X | X | X | |
13 | 343 | 3 | X | X | X | X | X | X | |
15 | 133 | 1 | |||||||
16 | 232 | 2 | X | ||||||
17 | 170 | X |
Togvarmeanlegg
Anleggsnr. | Kapasitet (kVA) | Postnr. | Internnr. | Dekning (spornr.) | Spenning (V) | Frekvens (Hz) | Ytelse (A) |
---|---|---|---|---|---|---|---|
EL-TVA-000096 | 2500 |
Sporplan
![Sporplan Kongsvinger hensetting](/contentassets/250e3fb028d94af2ade1959d974353af/kongsvinger-hensetting.png?width=1680&quality=80)
Sporplan for Kongsvinger hensetting. Bane NOR
Last ned sporplanen
Bilder fra anlegget
![](/contentassets/7a3808d399874c7588726eba8673217b/1kongsvinger-hensetting-5-plasser-finn.jpg?width=1680&quality=80)

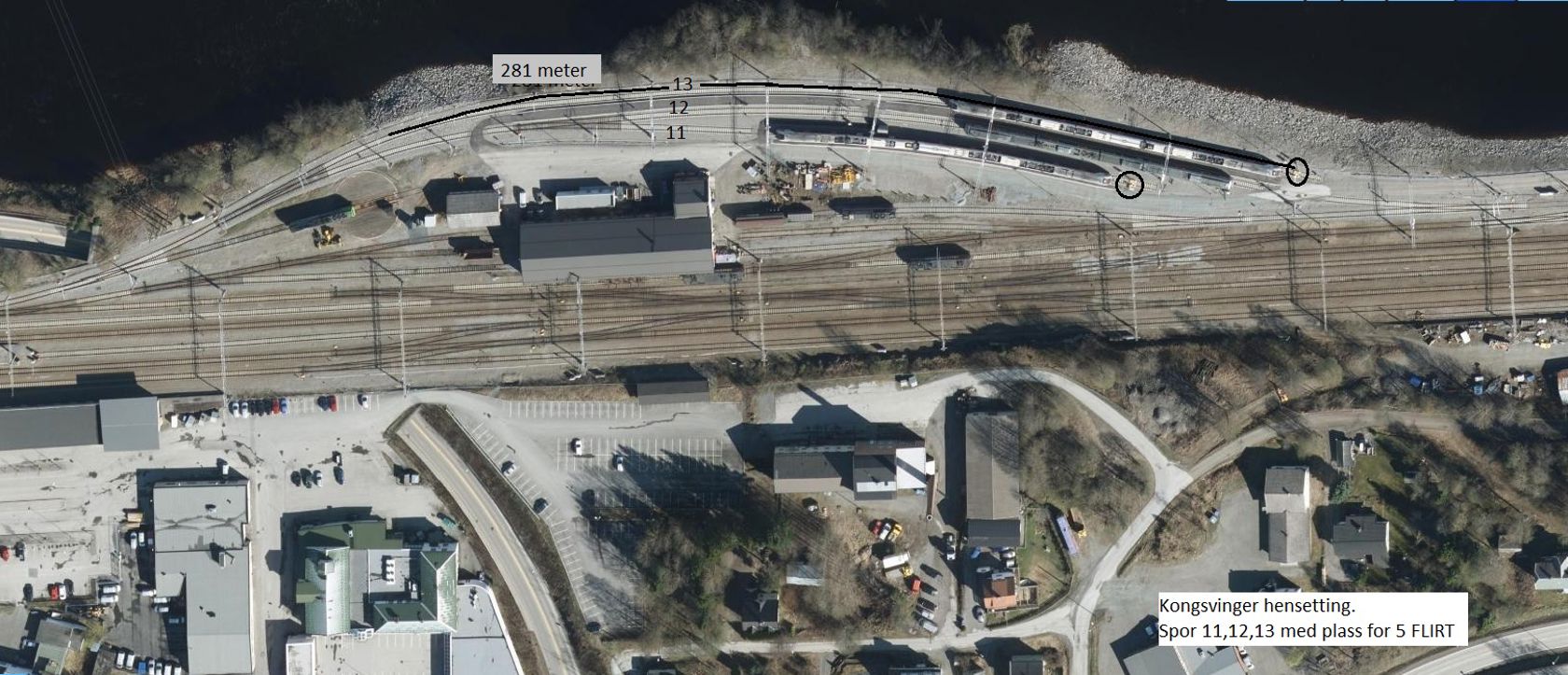

Spor 11-13 har totalt plass til fem FLIRT.

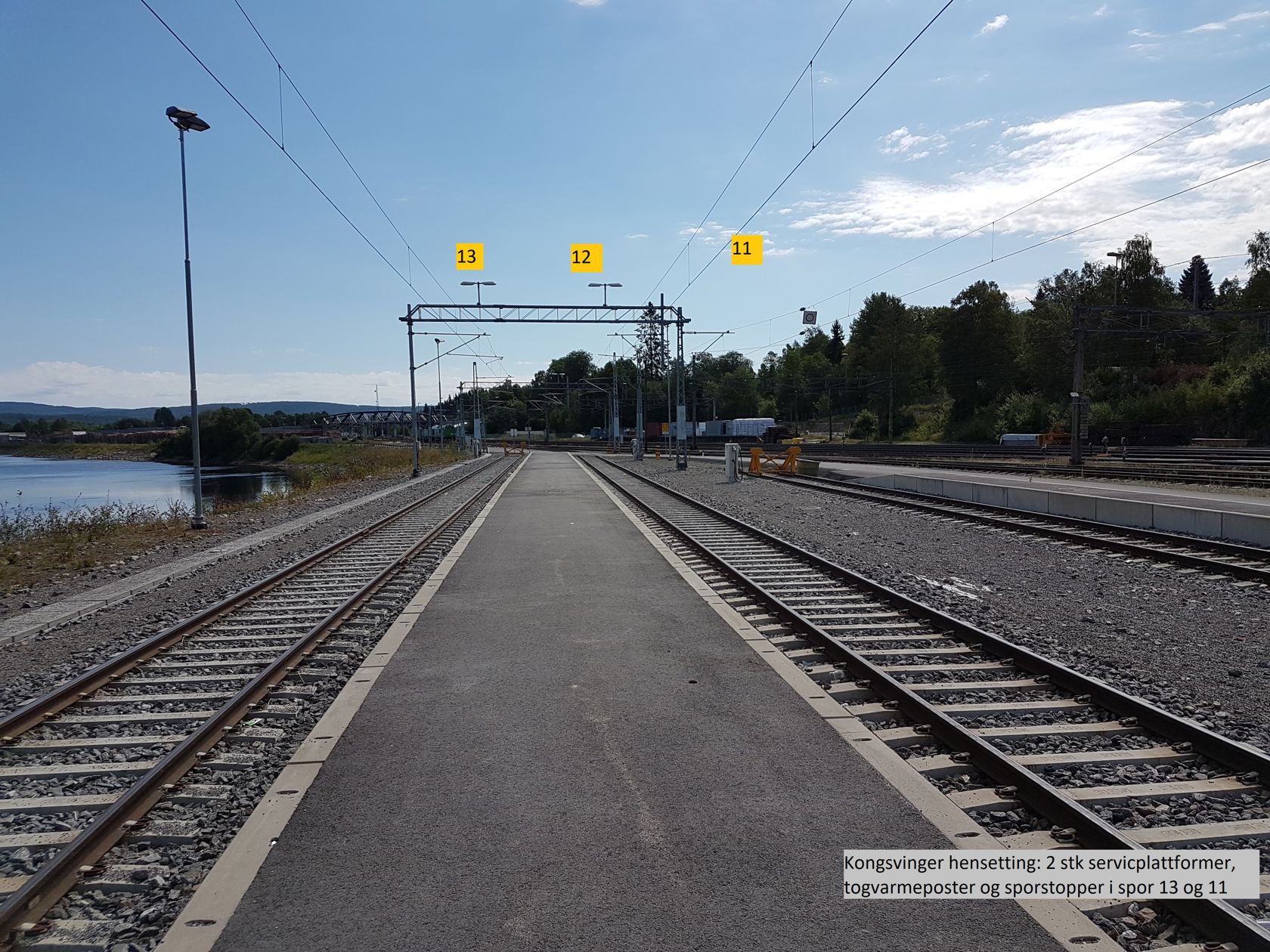

![](/contentassets/0111569cb0894aa4b81a2099c3333073/kongsvinger-hensetting-2-stk-serviceplattformer-togvarmeposter-og-sporstopper-i-spor-13-og-11.jpg?width=1680&quality=80)
Spor 11 og spor 13 har begge serviceplattform og togvarmepost.

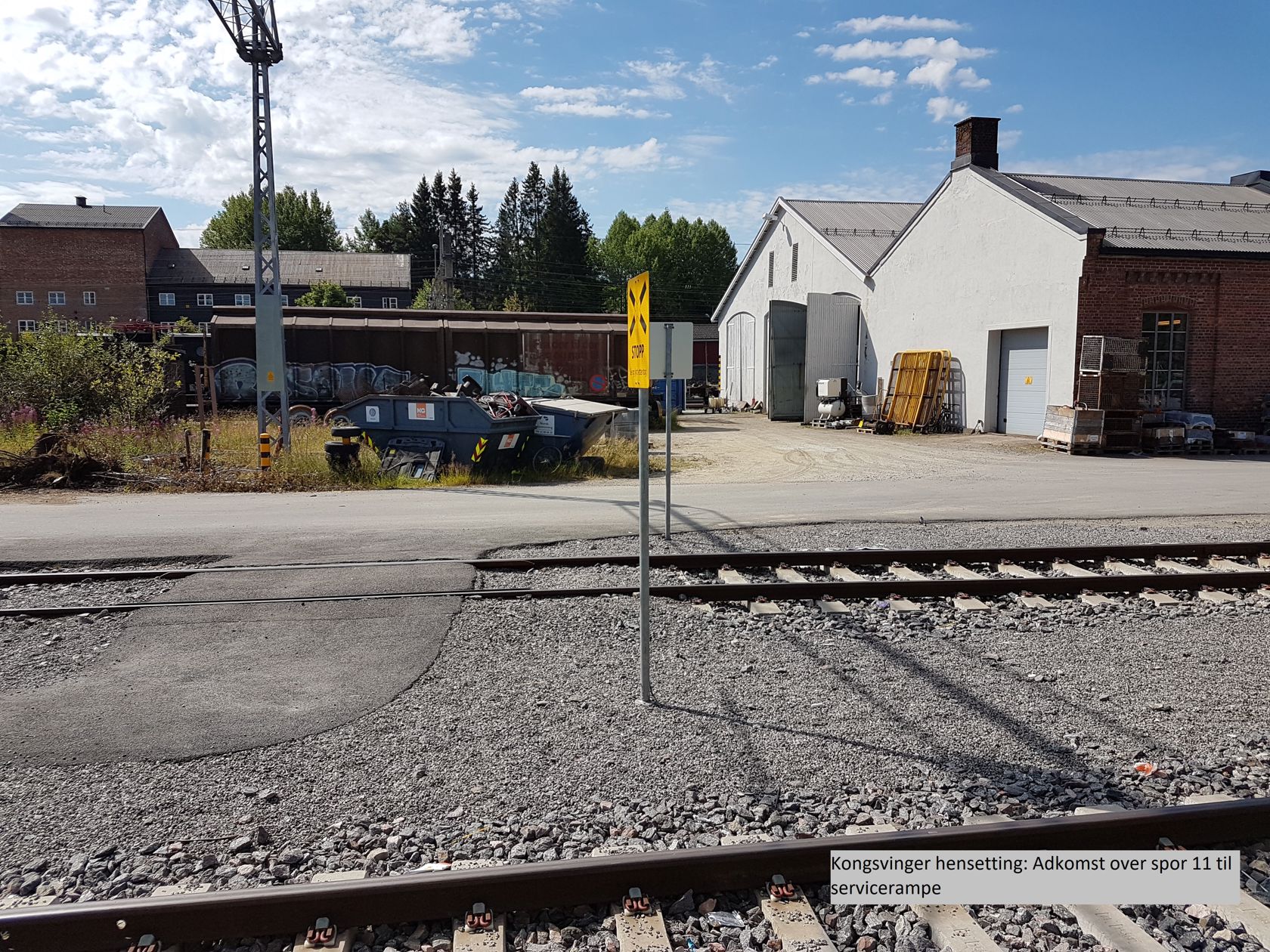

![](/contentassets/054228051c344ec5a02edb03f9cde6d1/kongsvinger-hensetting-adkomst-over-spor-11-til-servicerampe.jpg?width=1680&quality=80)
Adkomst over spor 11 til servicerampe.

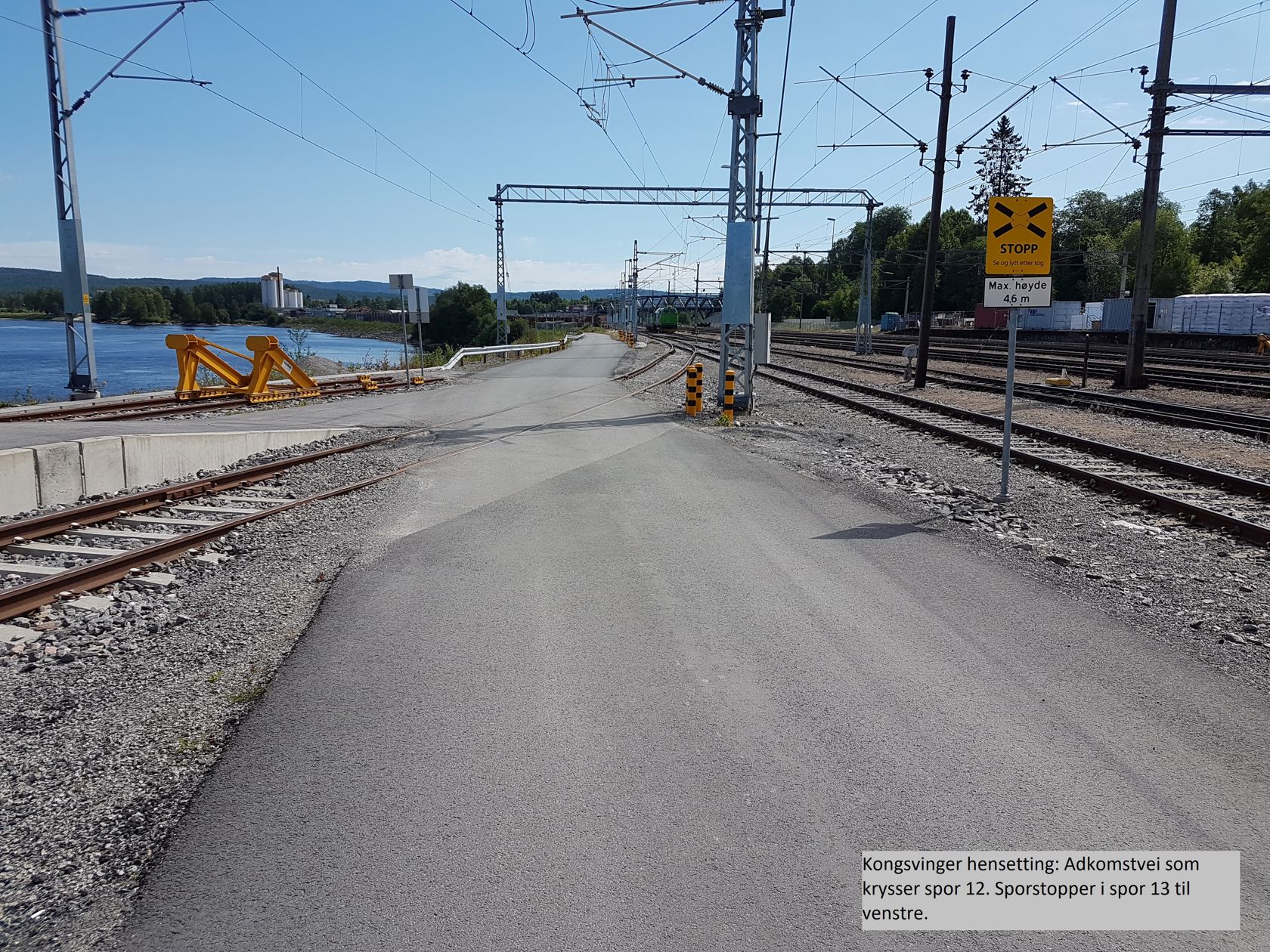

![](/contentassets/3a7e3dc4d54446b8b6022263a55650eb/kongsvinger-hensetting-adkomstvei-som-krysser-spor-12.jpg?width=1680&quality=80)
Adkomstvei som krysser spor 12.

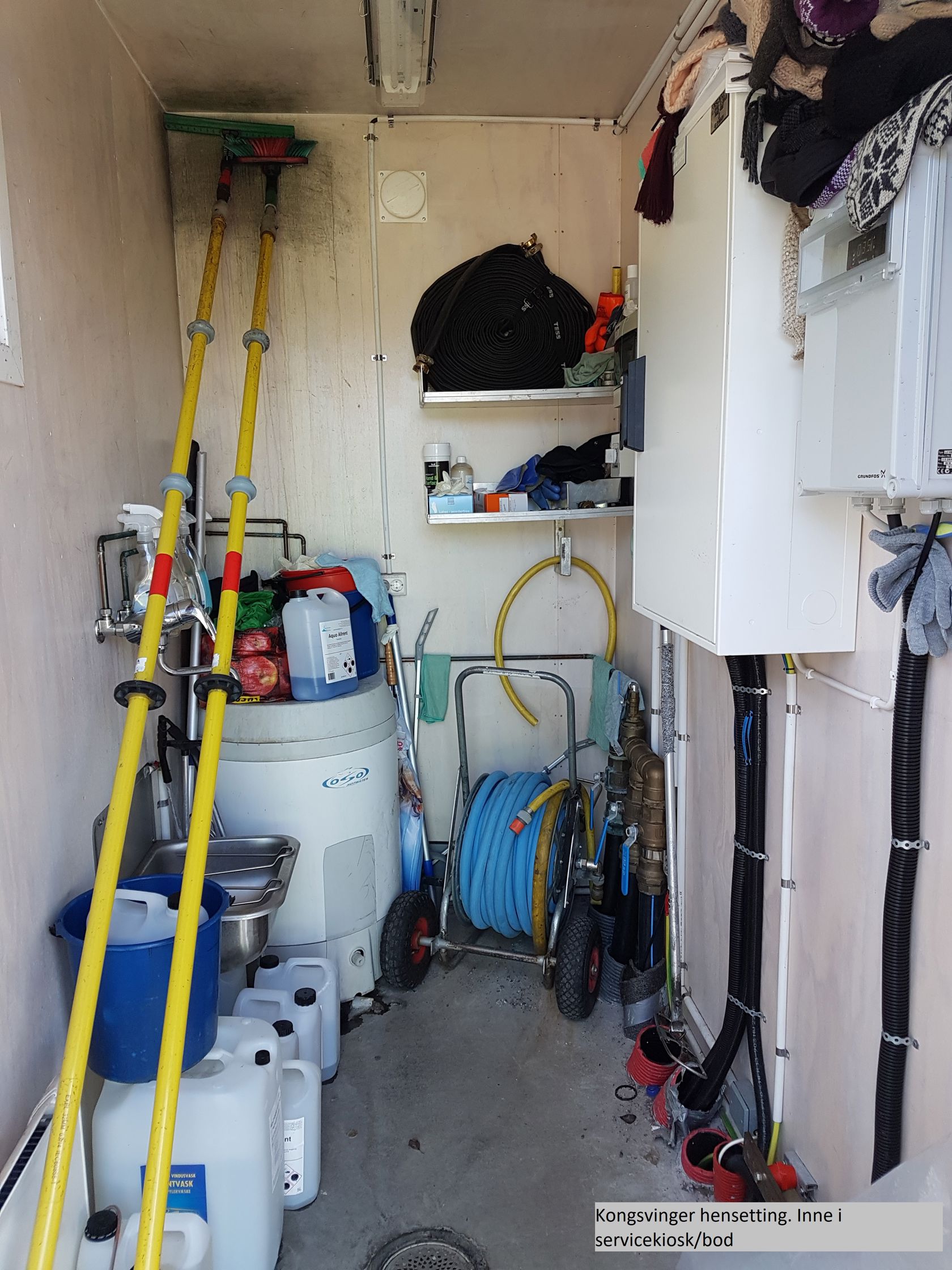

![](/contentassets/e388880be950413a8b3052a479a4b468/kongsvinger-hensetting-inne-i-servicekiosk.jpg?width=1680&quality=80)
Interiørbilde av servicekiosk.
![](/contentassets/d8b74ce56f5344c39f5c1162d0fc51bf/kongsvinger-hensetting-servicehus.jpg?width=1680&quality=80)

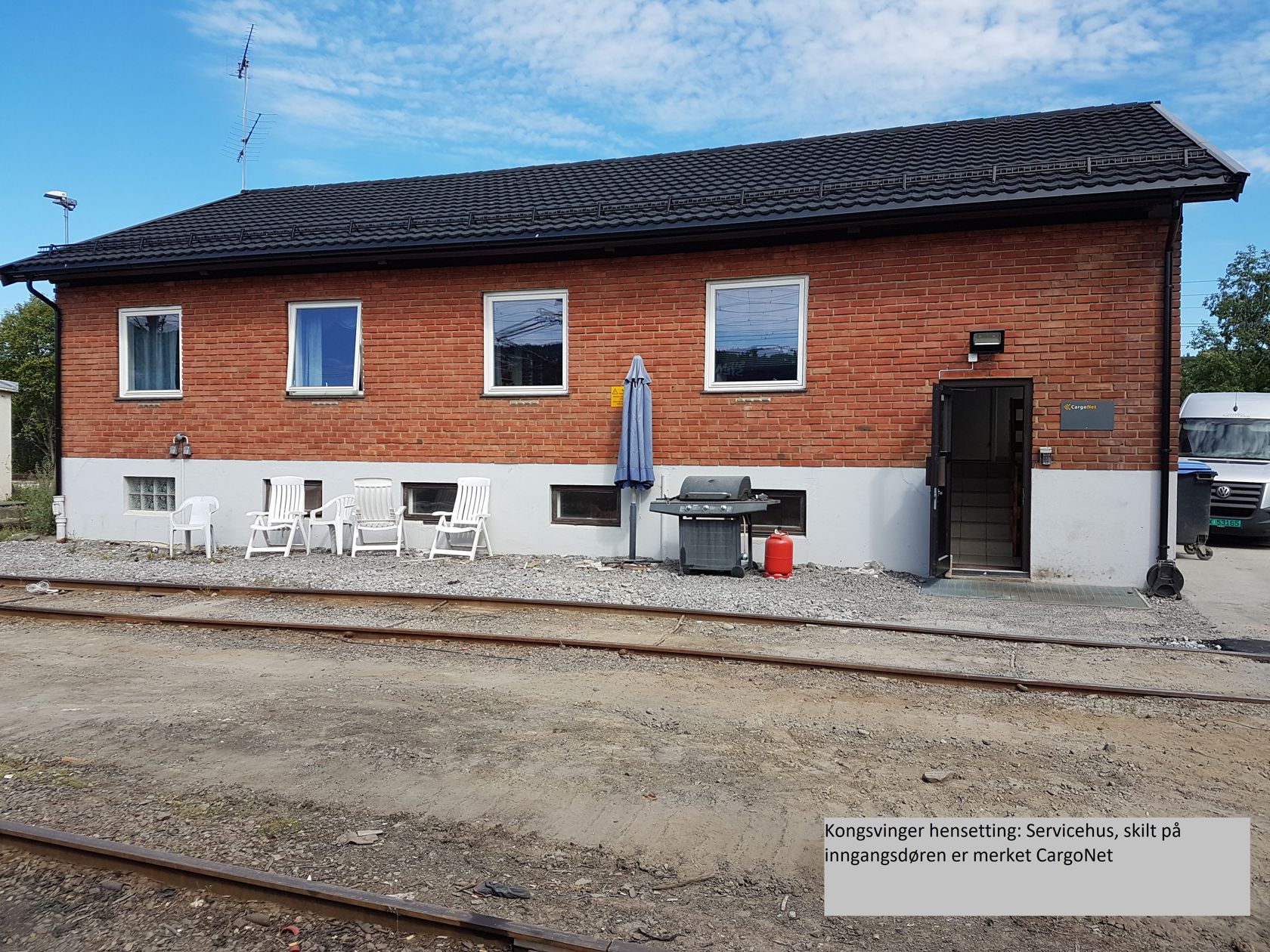

Servicehus.

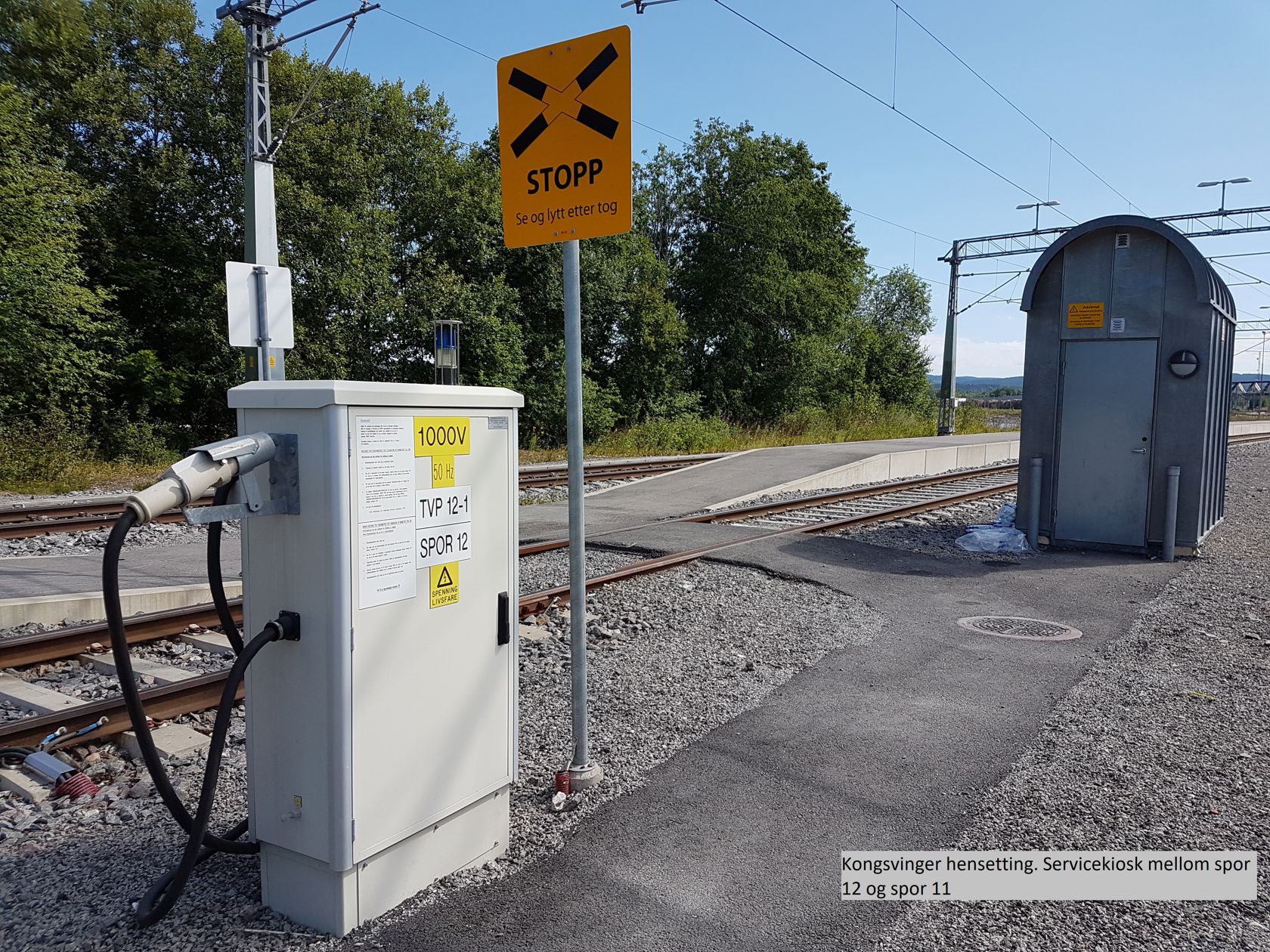

![](/contentassets/9fd9f18d1dfe4ea0b74b8e7cb8765f83/kongsvinger-hensetting-servicekiosk-mellom-spor-12-og-11-se-gangvei.jpg?width=1680&quality=80)
Servicekiosk mellom spor 12 og spor 11.

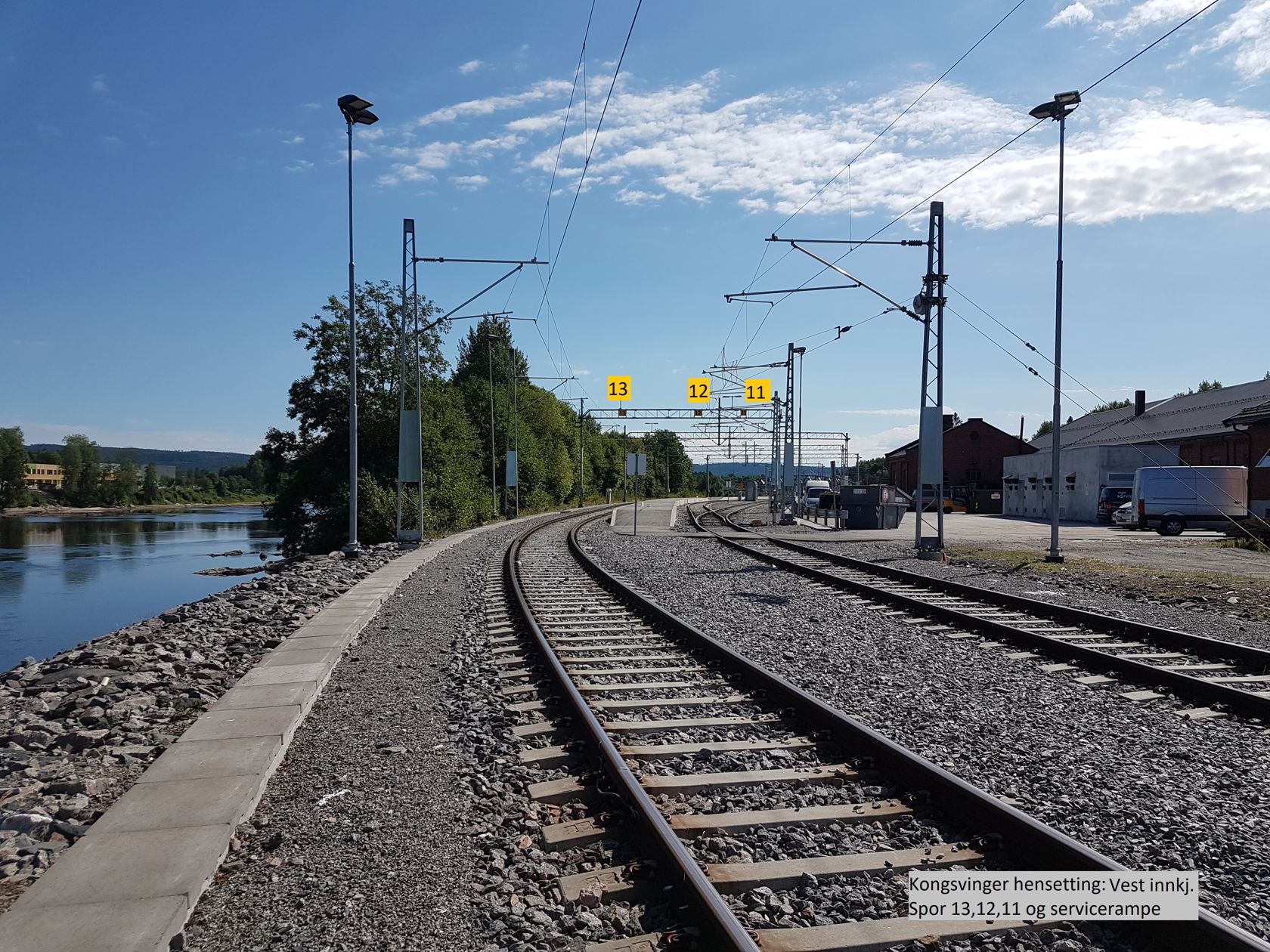

![](/contentassets/b8ab208109ce45afa61fdb36215a4fc9/kongsvinger-hensetting-vest-innkj.-spor-131211-og-servicerampe.jpg?width=1680&quality=80)
Innkjøring spor 11-13 på Kongsvinger hensettingsområde vest. Togvarmepost i spor 11.

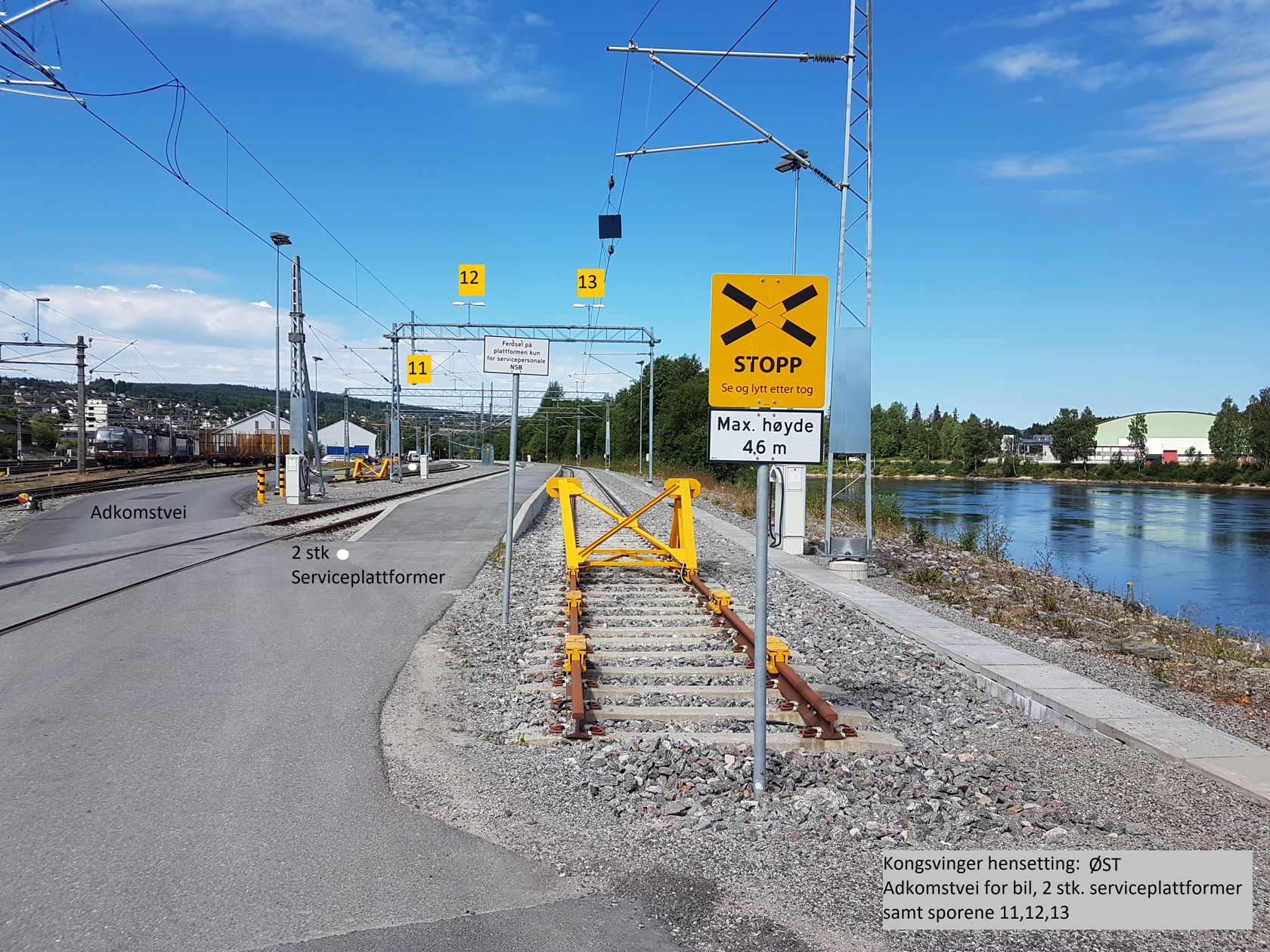

![](/contentassets/0fdf2a4bc6264c88908711046a4ad1b3/kongsvinger-hensetting-ost-adkomstvei-for-bil-2-srk-serviceplattformer.jpg?width=1680&quality=80)
Adkomstvei for bil, to serviceplattformer, og spor 11-13.

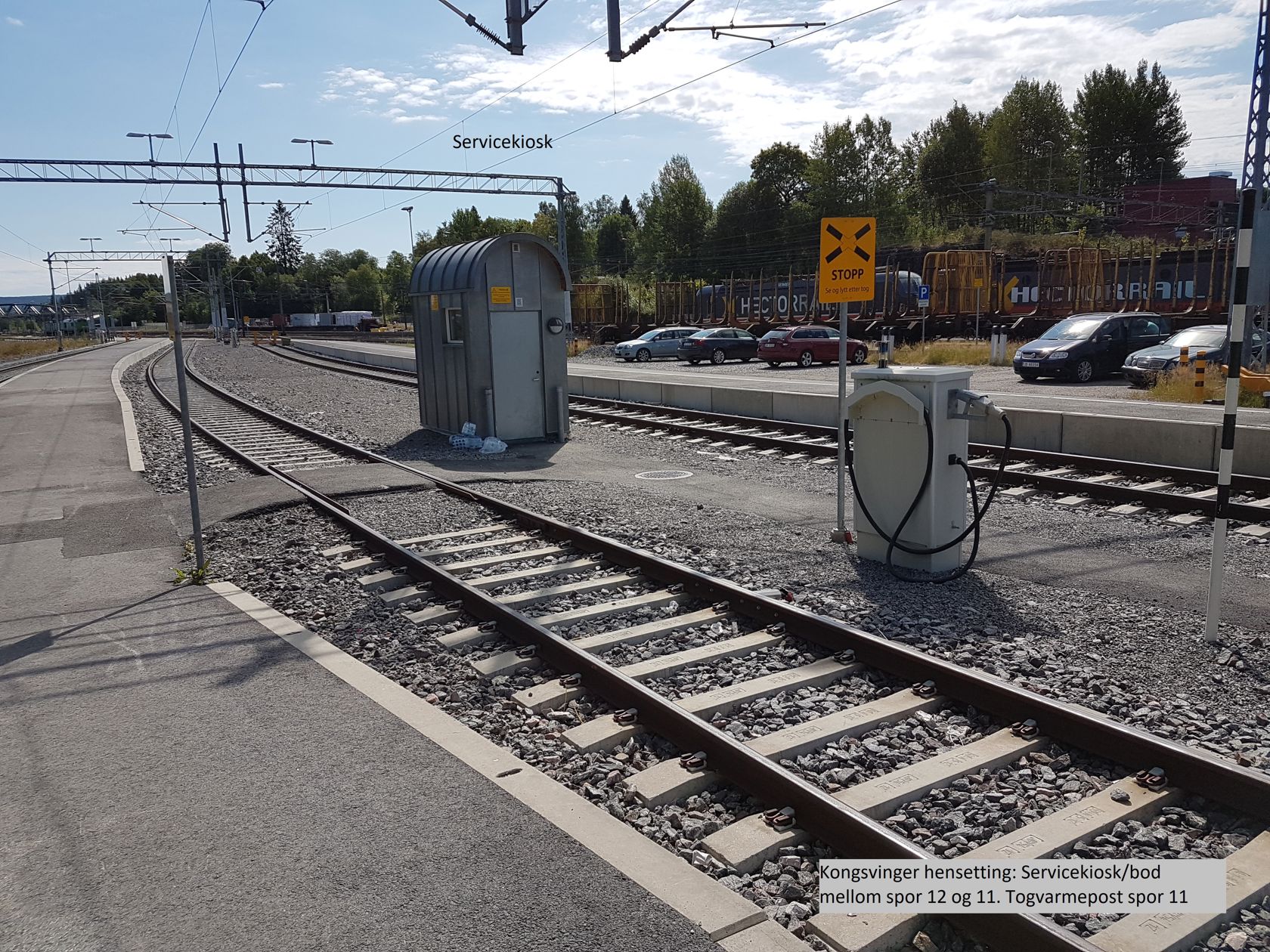

![](/contentassets/a85ea42981e244188ec48225bb85423f/kongsvinger-hensetting-servicekiosk-mellom-spor-12-og-11.jpg?width=1680&quality=80)
Servicekiosk mellom spor 12 og spor 11.
![](/contentassets/3793153bc5ca4dc3b2ade6c768652dc4/kongsvinger-hensetting-spor-131211-og-servicerampe.jpg?width=1680&quality=80)
Spor 11-13 og servicerampe.
![](/contentassets/06d643de1428410ca5b8efc8f1823329/kongsvinger-hensetting-teknisk-hus.jpg?width=1680&quality=80)

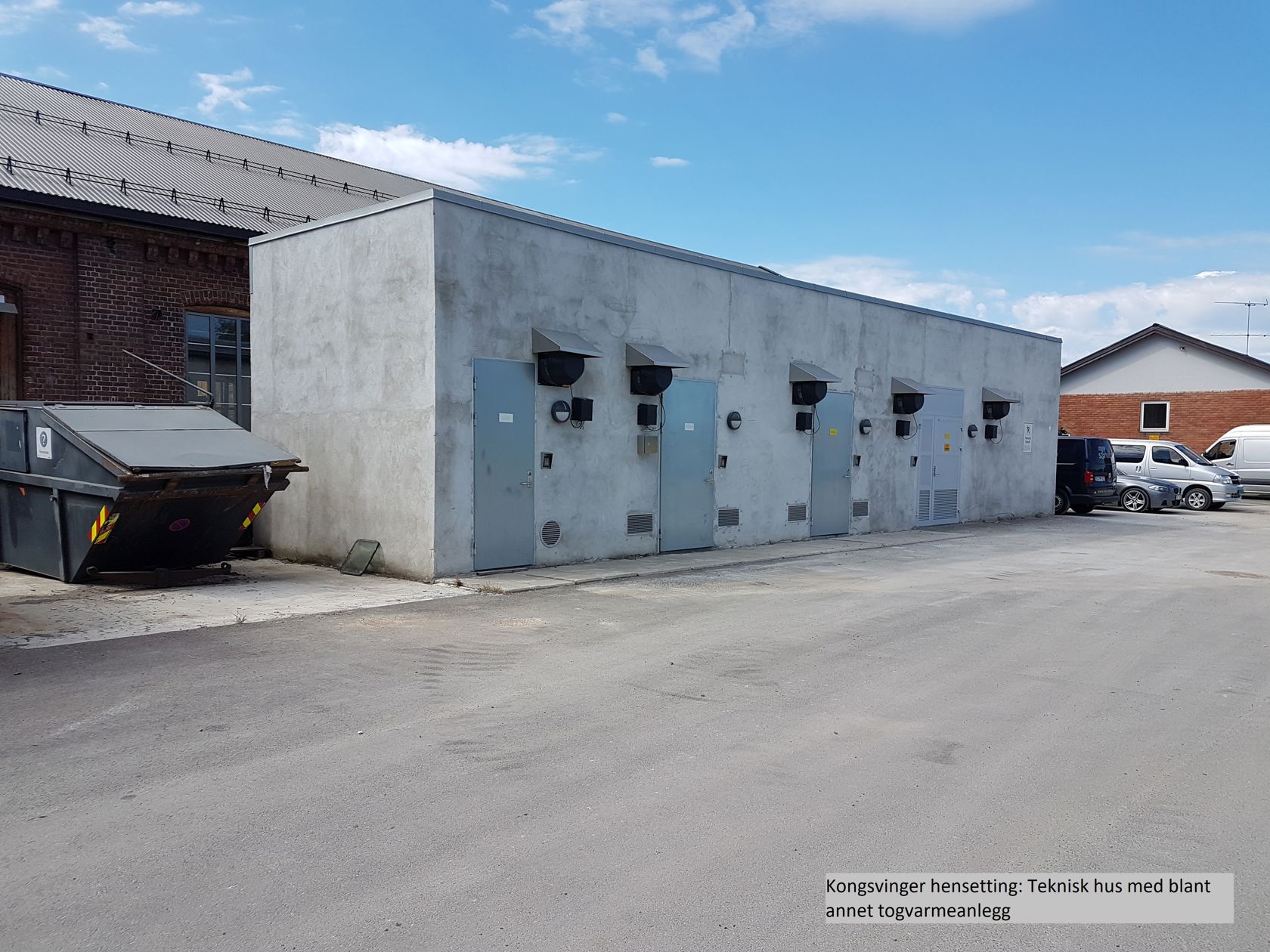

Teknisk hus med, blant annet, togvarmeanlegg.

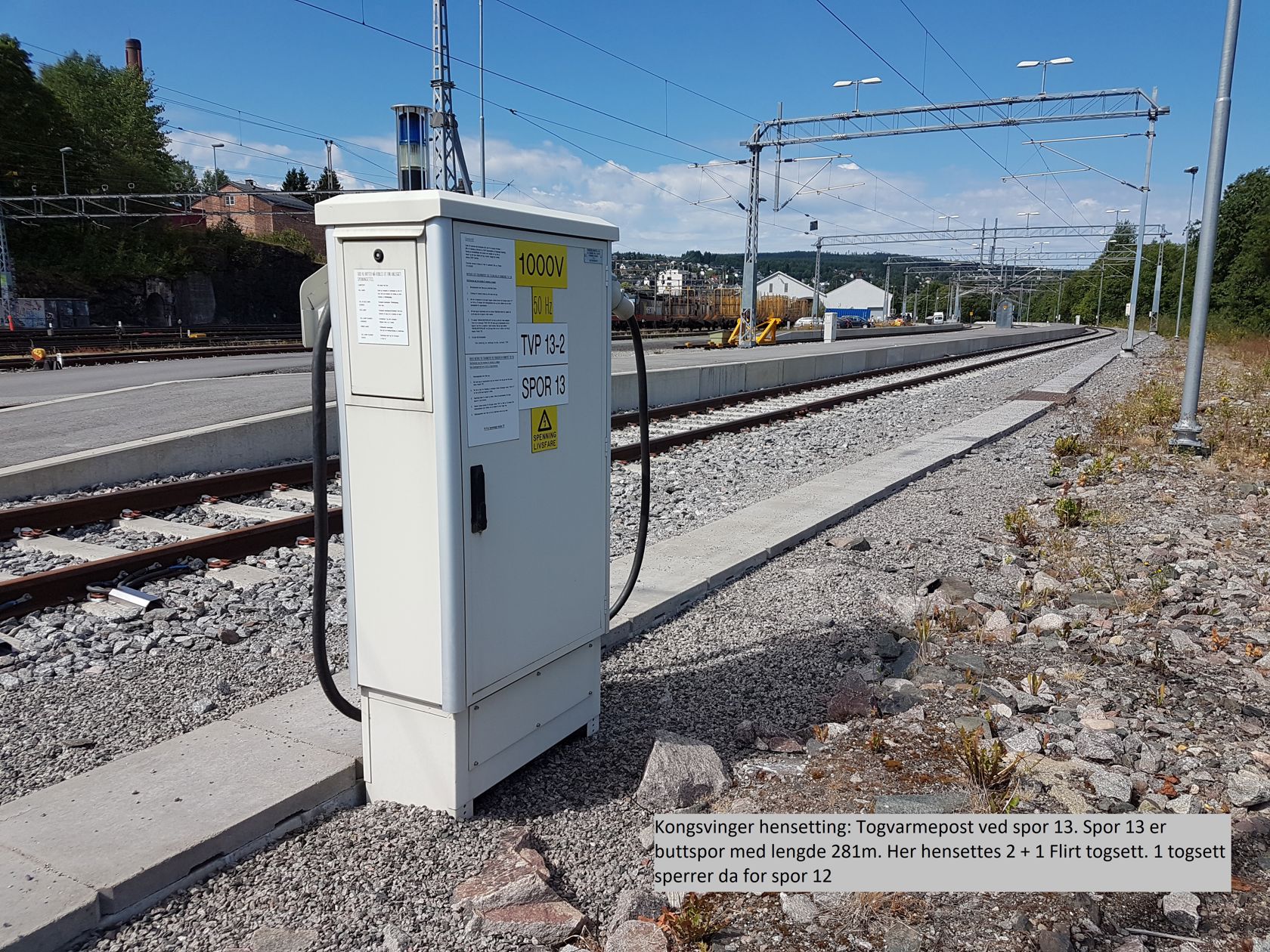

![](/contentassets/a80019bd09994dd3b9490b42262f5486/kongsvinger-hensetting-toggvarmepost-i-spor-13.jpg?width=1680&quality=80)
Togvarmepost i spor 13. Spor 13 er buttspor på 281 meter. Her hensettes 2+1 FLIRT. Ett togsett sperrer da for spor 12.
