Halden hensetting

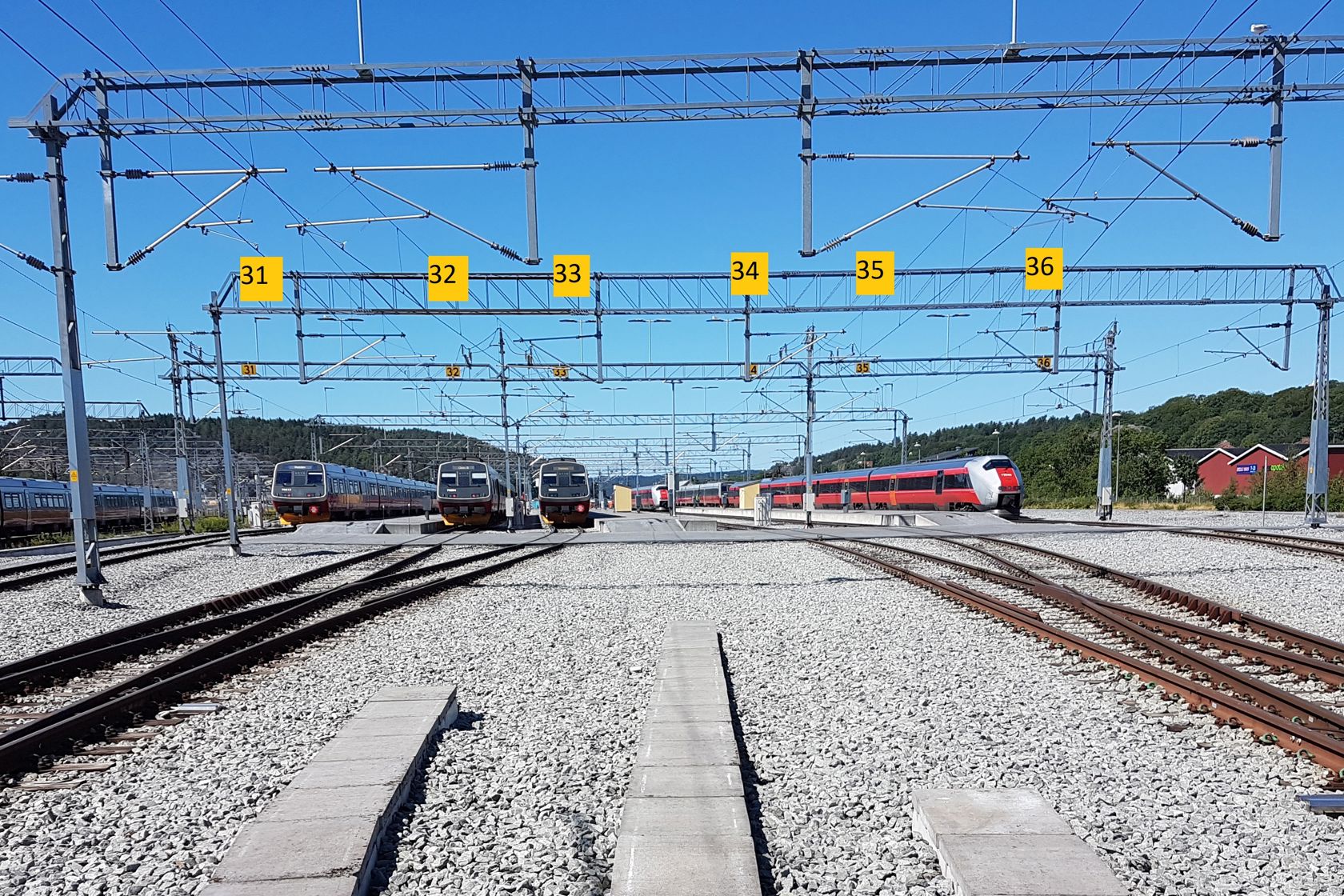

Halden hensetting øst Foto: Atle Einarson
På denne siden:
Hvor ligger hensettingsområdet?
Strekning: Oslo S–Halden, Østfoldbanen.
Avstand fra Oslo: 136,64 km.
Kontaktinformasjon
Elise Sivertsen
Operativ leder hensetting
Sportabell
Spor | Plattform | Merknader | ||||||
---|---|---|---|---|---|---|---|---|
Navn | Type | Lengde (m) | Kryssingsspor- lengde (m) |
Forlenget (m) | Lengde (m) | Høyde (mm) | Bredde (m) | |
1 | Hovedtogspor | 2324,70 | 237 | 323/495 | 239 | 380/350 | 4 | Sideplattform |
1 | Hovedtogspor | 2324,70 | 237 | 323/495 | 48 | 550 | 1 | Serviceplattform |
2 | Togspor | 629 | 237 | 323/495 | 282 | 350/360 | 3,60 |
Mellomplattform Dekker spor 2 og 3 |
3 | Togspor | 716 | 580 | |||||
4 | ||||||||
5 | ||||||||
6 | ||||||||
7 | 267 | 124 | ||||||
8 | 167 | 124 | ||||||
9 | ||||||||
23 | Øvrige spor | 245 | 189 | |||||
24 | Buttspor | 283 | 210 | 250 | ||||
26 | Buttspor | 253 | 125 | påskrudd rileskinne- asphaltert | ||||
27 | Buttspor | 186 | 123 | påskrudd rileskinne- asphaltert | ||||
28 | Øvrige spor | 210 | 167 | påskrudd rileskinne | ||||
31 | 402 | 231 | 230 | 0/330 | 6,30 |
Serviceplattform Dekker spor 31 og 32 |
||
31 | 402 | 231 | 230 | 450 | 6,20 |
Serviceplattform Dekker spor 31 og 32 |
||
32 | 366 | 231 | ||||||
33 | 361 | 231 | 230 | 450/370 | 6,20 |
Serviceplattform Dekker spor 33 og 34 |
||
33 | 361 | 231 | 230 | 0/378 | 6,30 |
Serviceplattform Dekker spor 33 og 34 |
||
34 | 328 | 231 | ||||||
35 | 325 | 231 | 230 | 460/400 | 6,20 |
Serviceplattform Dekker spor 35 og 36 |
||
36 | 325 | 231 | ||||||
100 | Øvrige spor | 309 | fra sporsperre kasa til sss spv a kasa | |||||
101 | Buttspor | 312 | 312 | fra middel spv a kasa til stoppebukk, nærmest hovedspor | ||||
102 | Buttspor | 304 | fra middel til stoppebukk. nærmest saugbruks |
Hensettingskapasitet
Spor | Hensettings-lengde (m) | Antall 110 m hensettingsplasser | KL-anlegg | Serviceplattform | Sportilgang med bil | Toalettømming til stasjonært anlegg | Vannfylling | Togvarmeanlegg | Merknader om begrensninger og funksjoner |
---|---|---|---|---|---|---|---|---|---|
31 | 231 | 2 | X | X | X | X | X | X | |
32 | 231 | 2 | X | X | X | X | X | X | |
33 | 231 | 2 | X | X | X | X | X | X | |
34 | 231 | 2 | X | X | X | X | X | X | |
35 | 231 | 2 | X | X | X | X | X | X | |
36 | 231 | 2 | X | X | X | X | X | X |
Togvarmeanlegg
Anlegg | Poster | ||||||
---|---|---|---|---|---|---|---|
Anleggsnr. | Kapasitet (kVA) | Postnr. | Internnr. | Dekning (spornr.) | Spenning (V) | Frekvens (Hz) | Ytelse (A) |
EL-TVA-000087 | 2600 | ||||||
EL-TVA-000088 | 2600 |
Sporplan

Sporplan for Halden hensetting. Bane NOR
Last ned sporplanen
Bilder fra anlegget

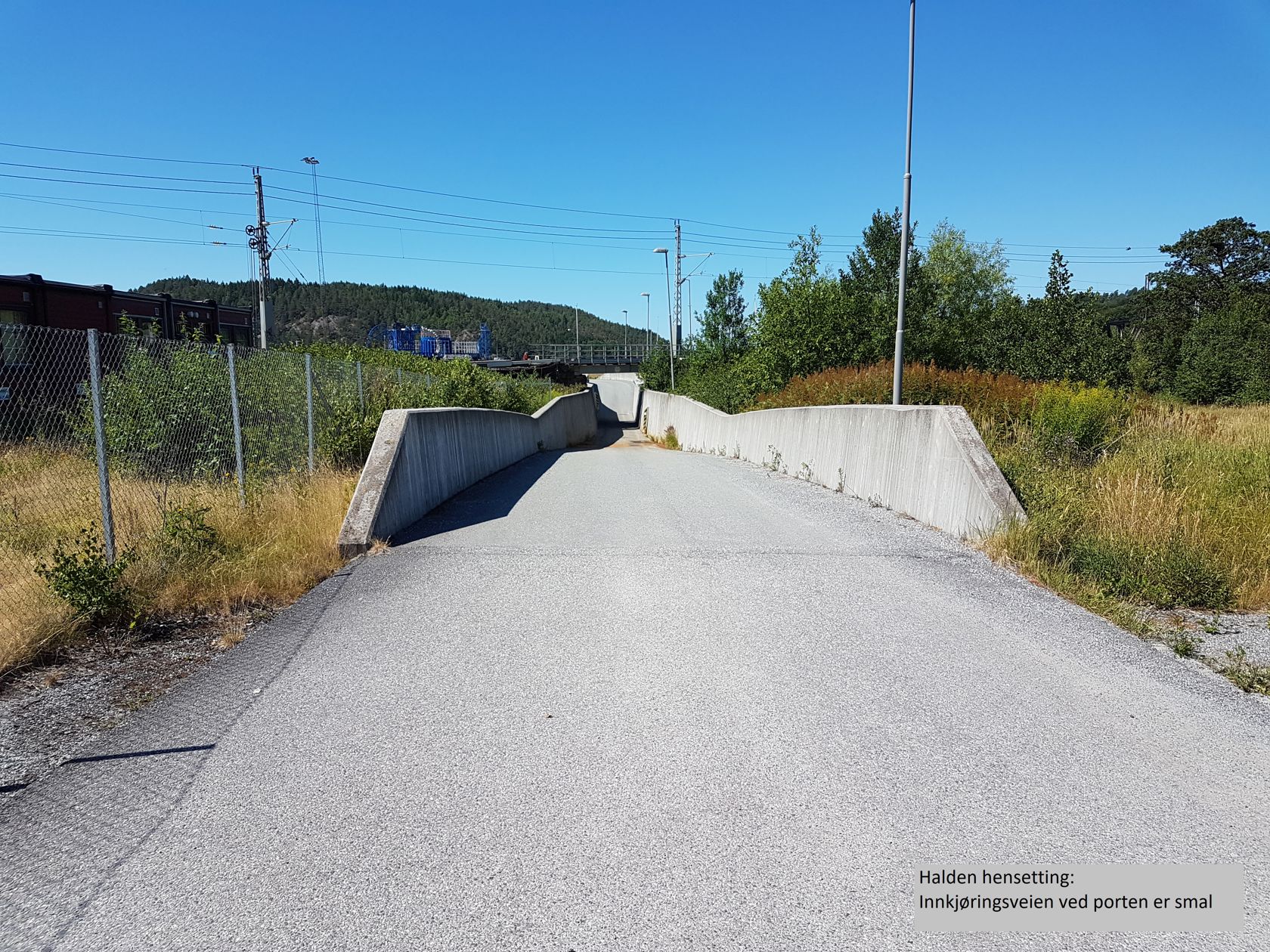

Innkjøringsveien ved porten er smal.

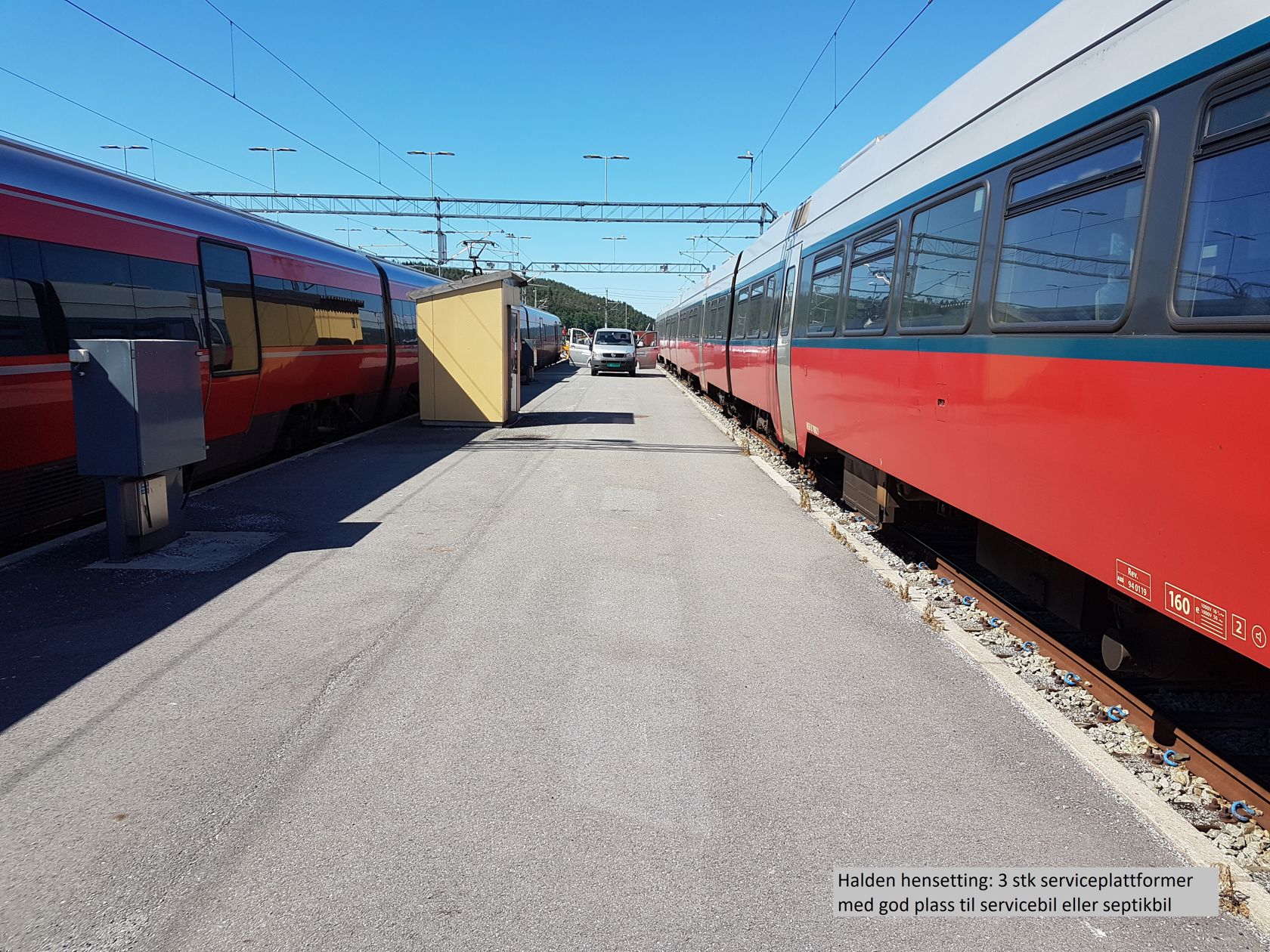

God plass til servicebil eller septikbil.

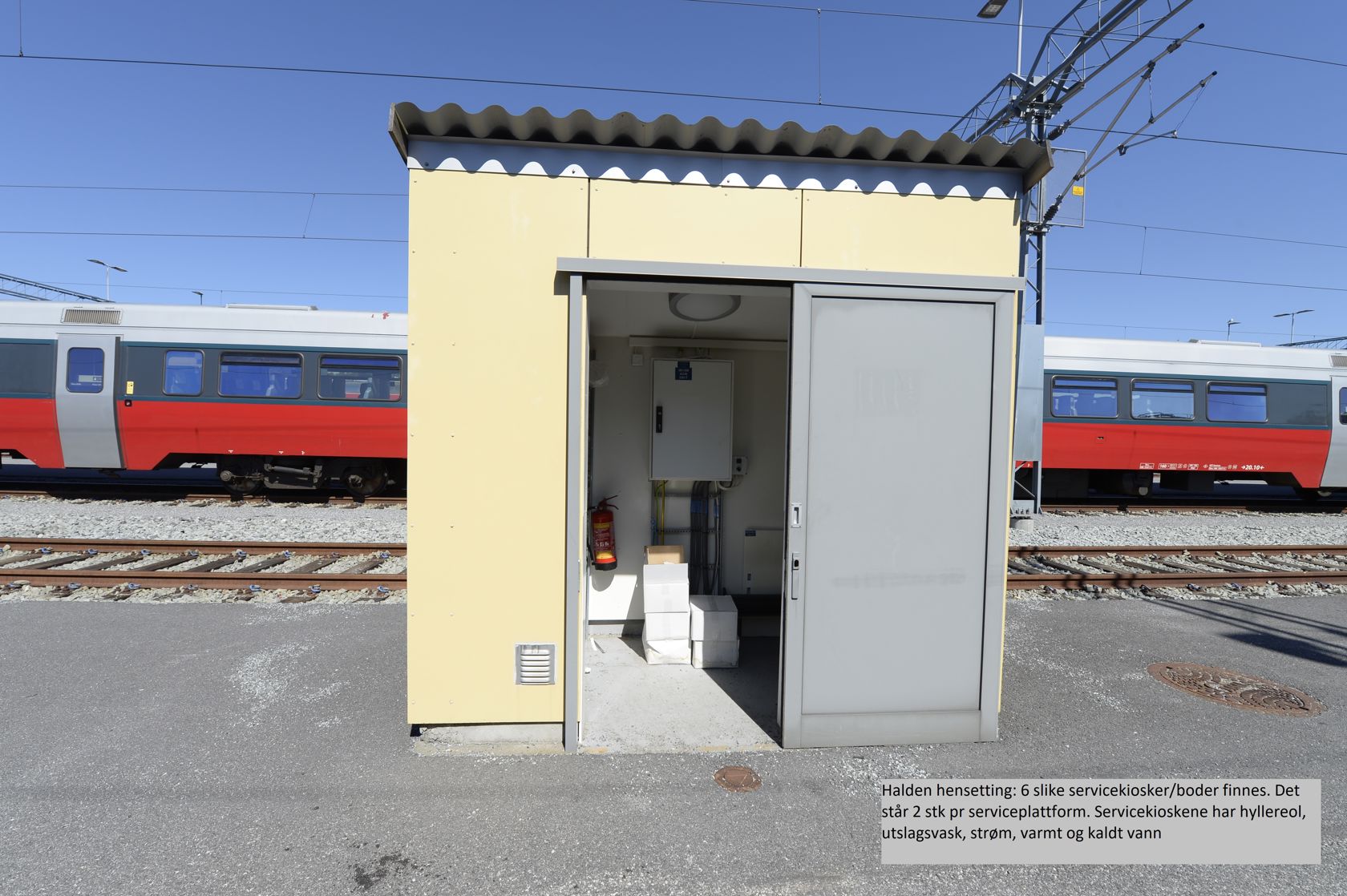

Servicekiosker utendørs.

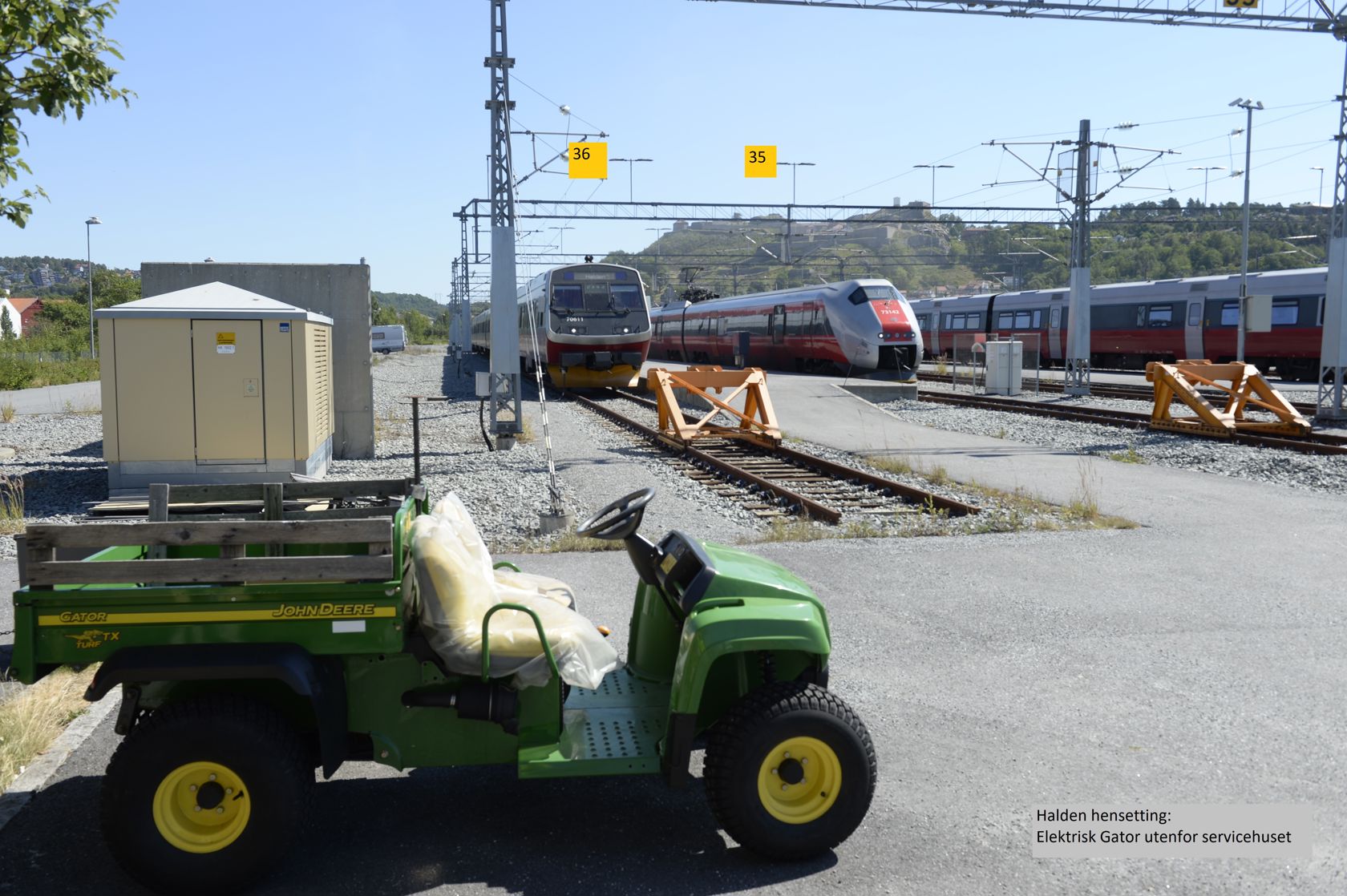

Elektrisk Gator utenfor servicehuset.

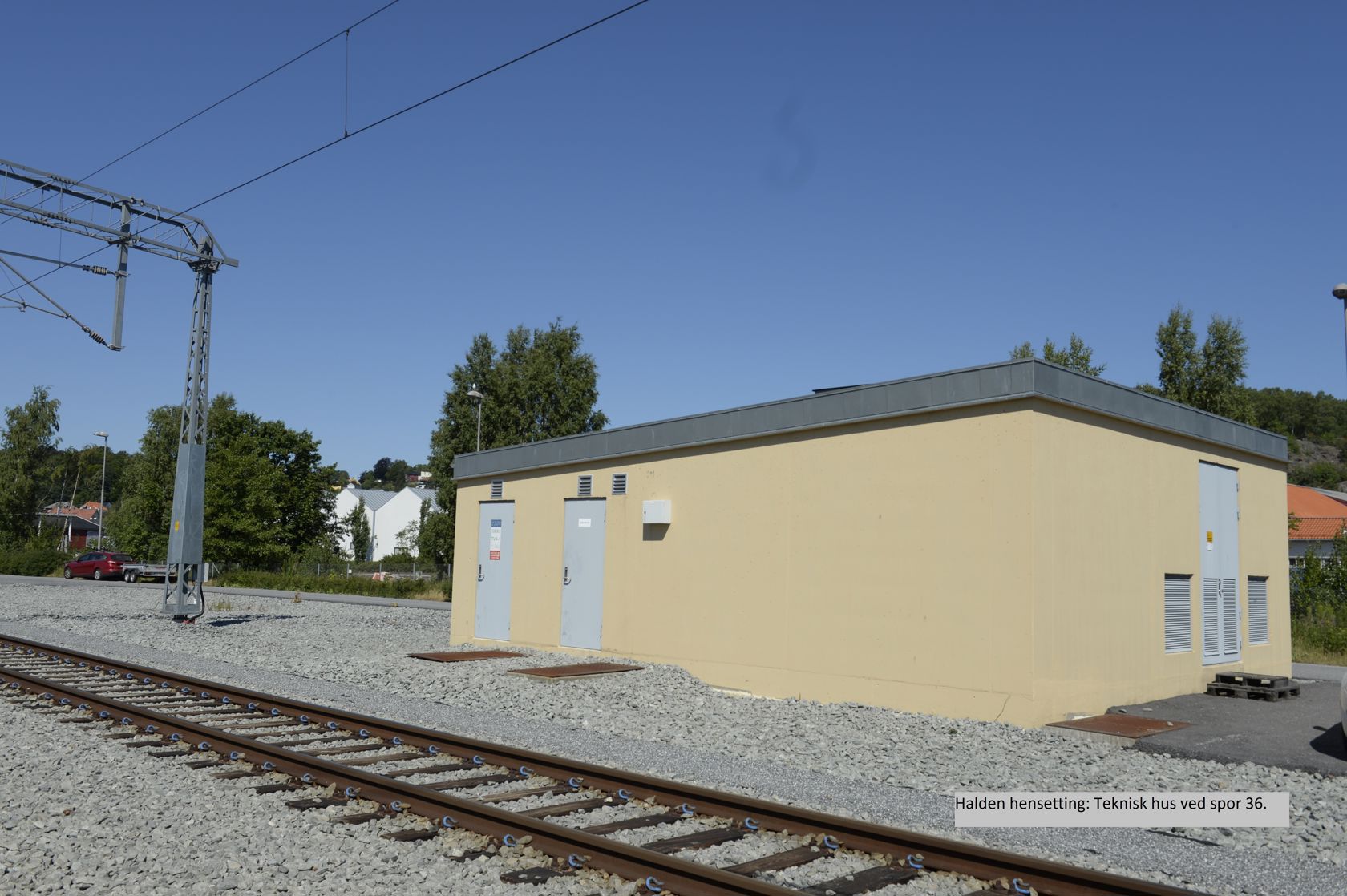

Teknisk hus.

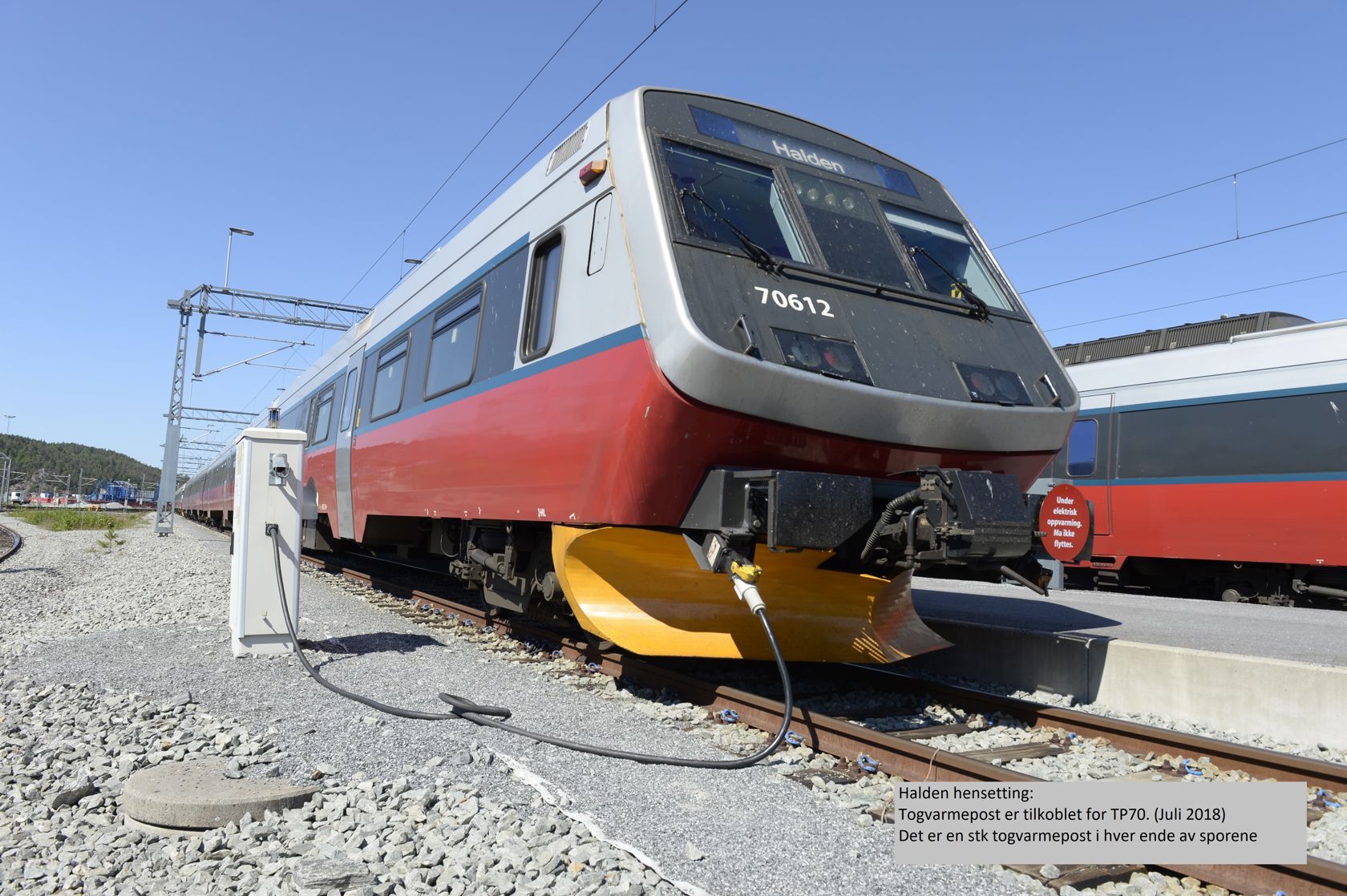

Togvarmepost i bruk.

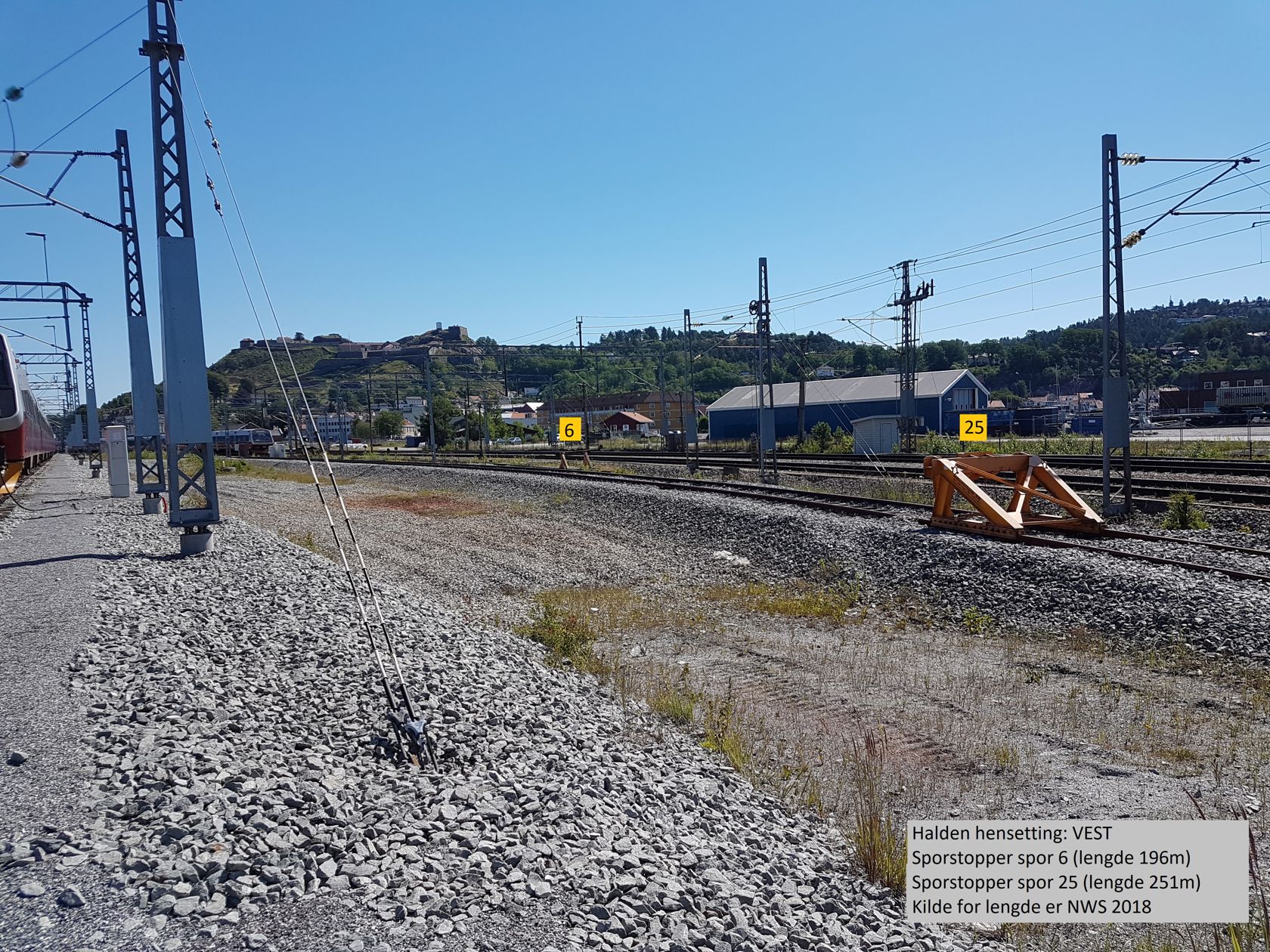

Sporstopper i spor 6 og spor 25.

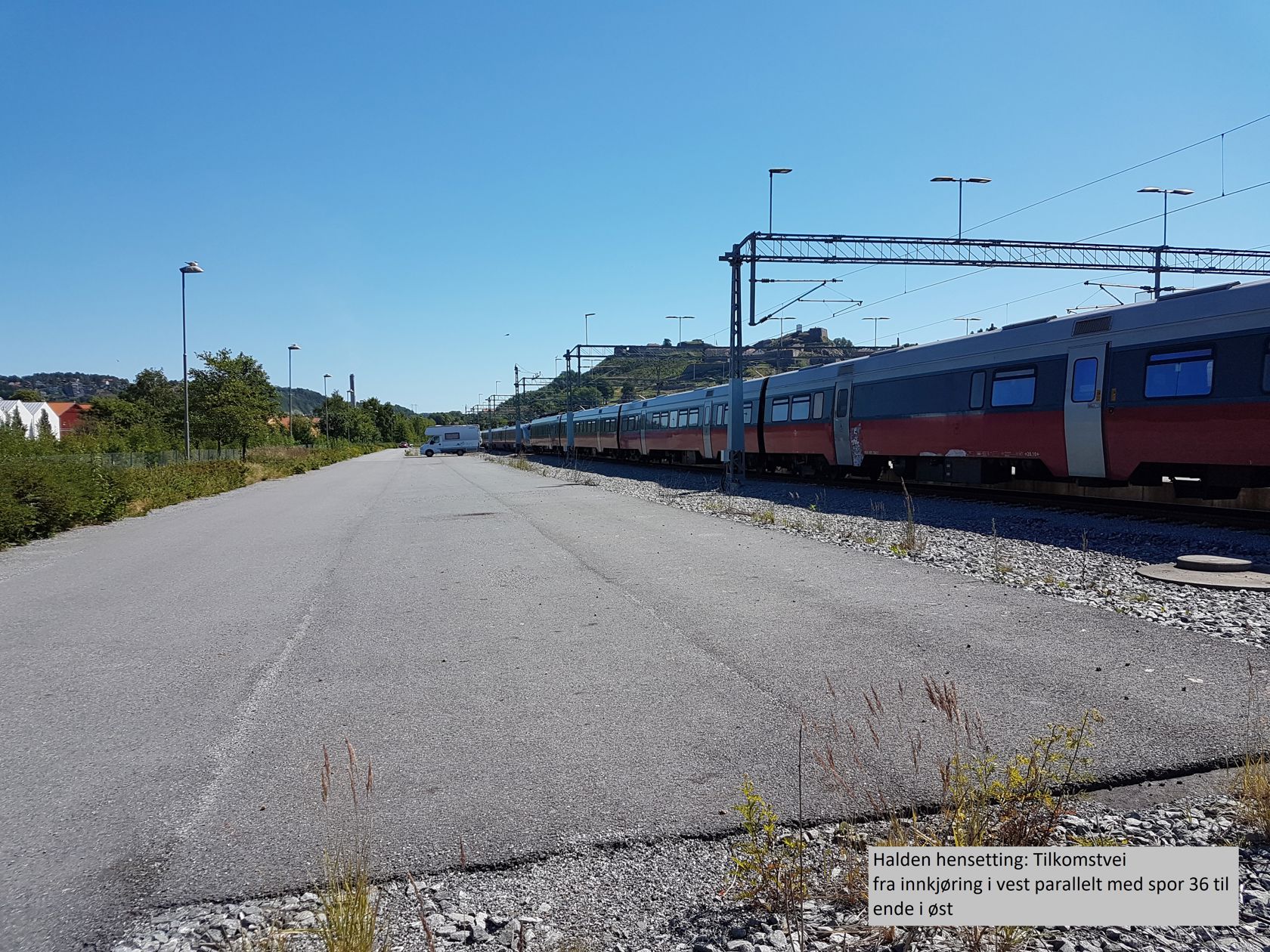

Tilkomstvei fra vest til øst parallelt med spor 36.

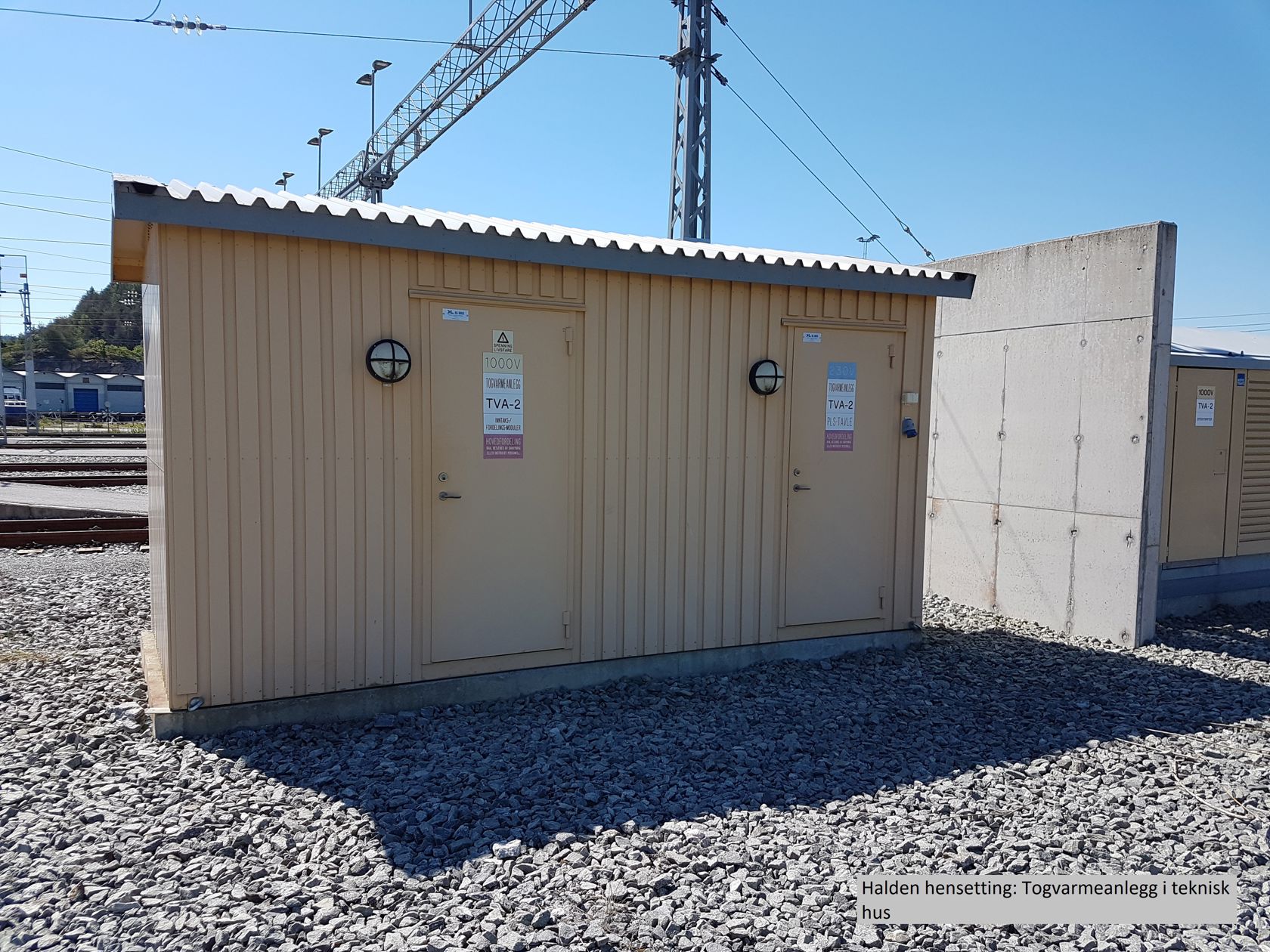

Togvarmeanlegg i teknisk hus.

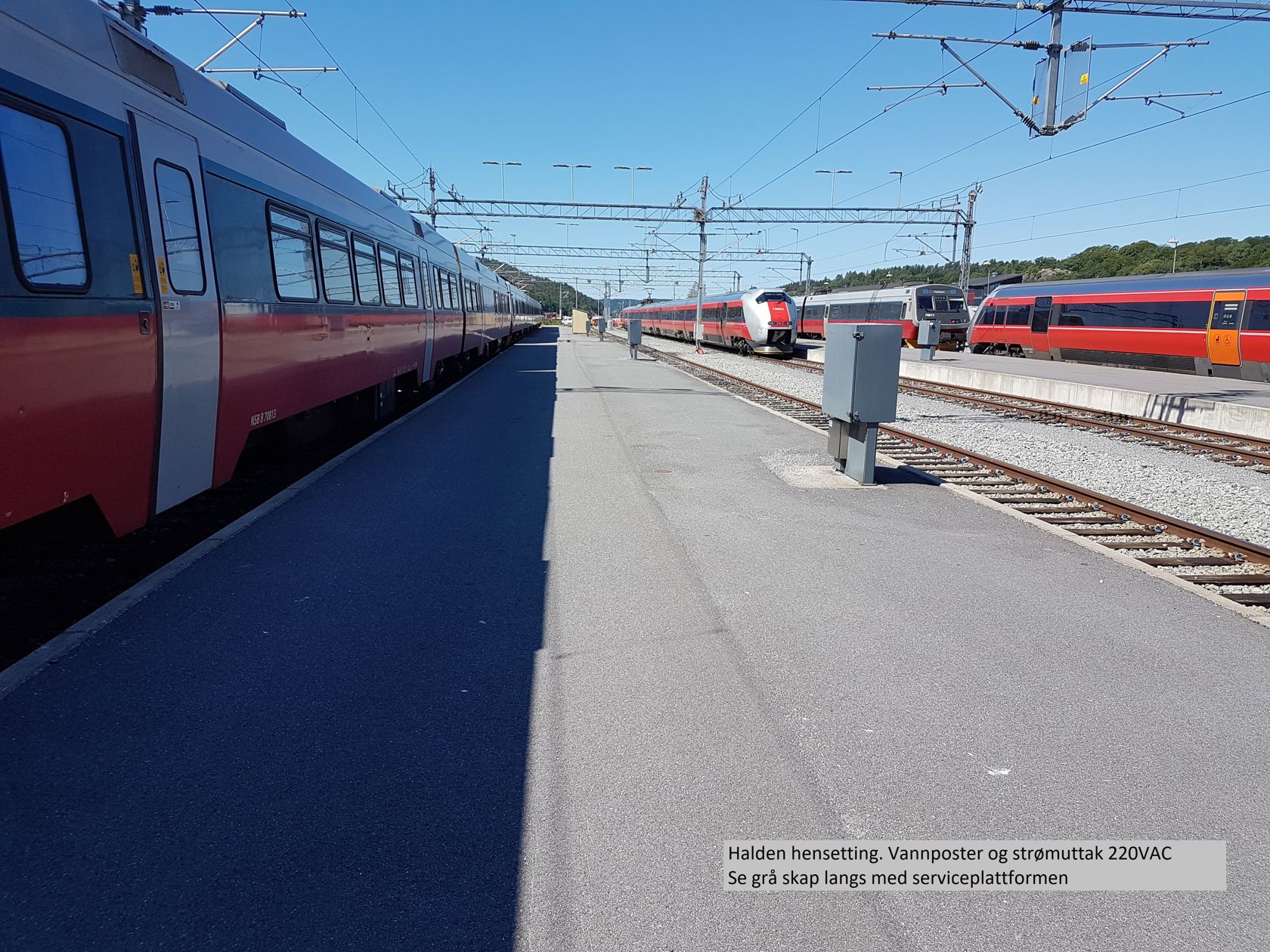

Vannposter og strømuttak 220 VAC.

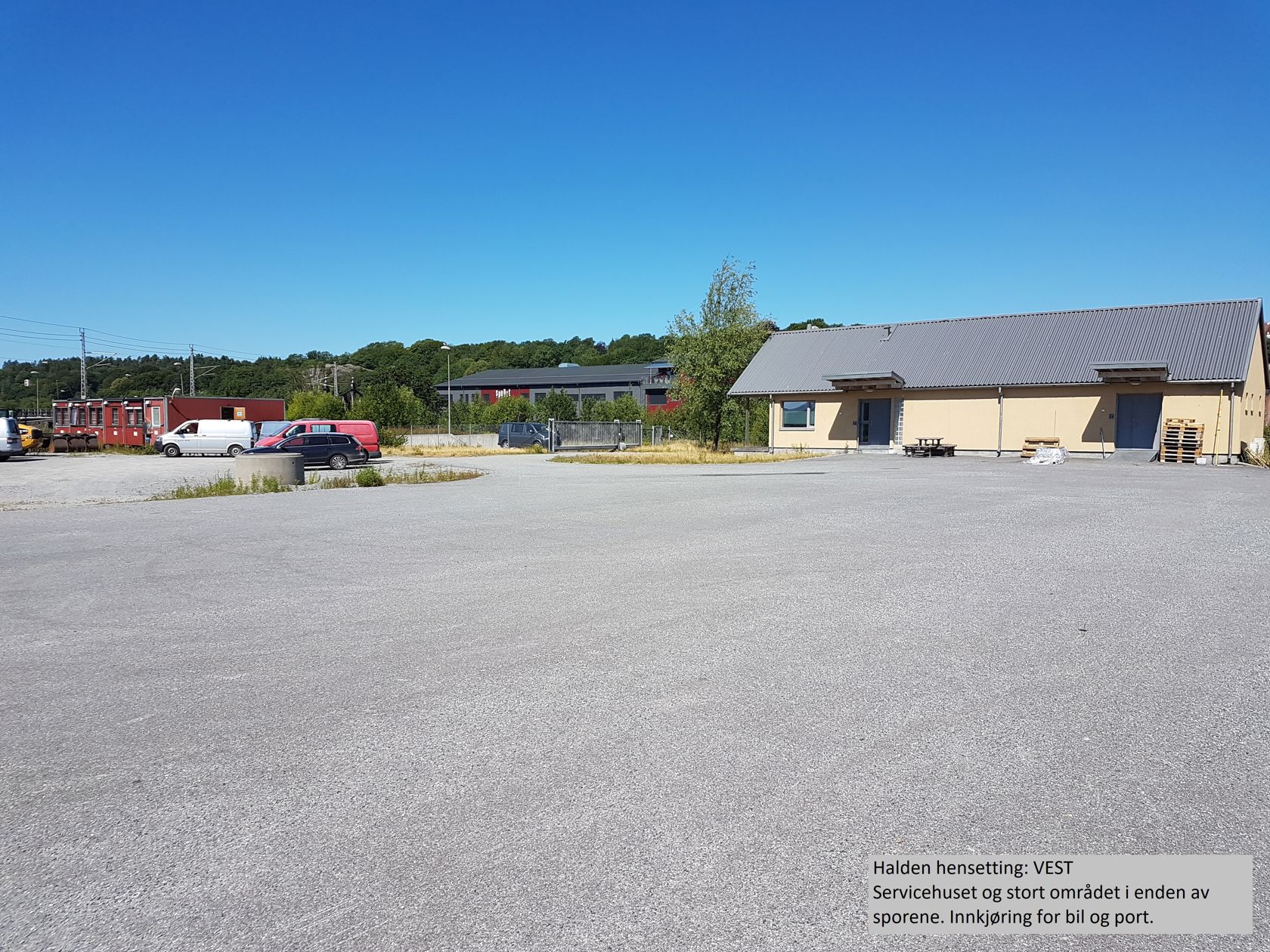

Servicehus og innkjøring for bil i Halden hensettingsområde vest.

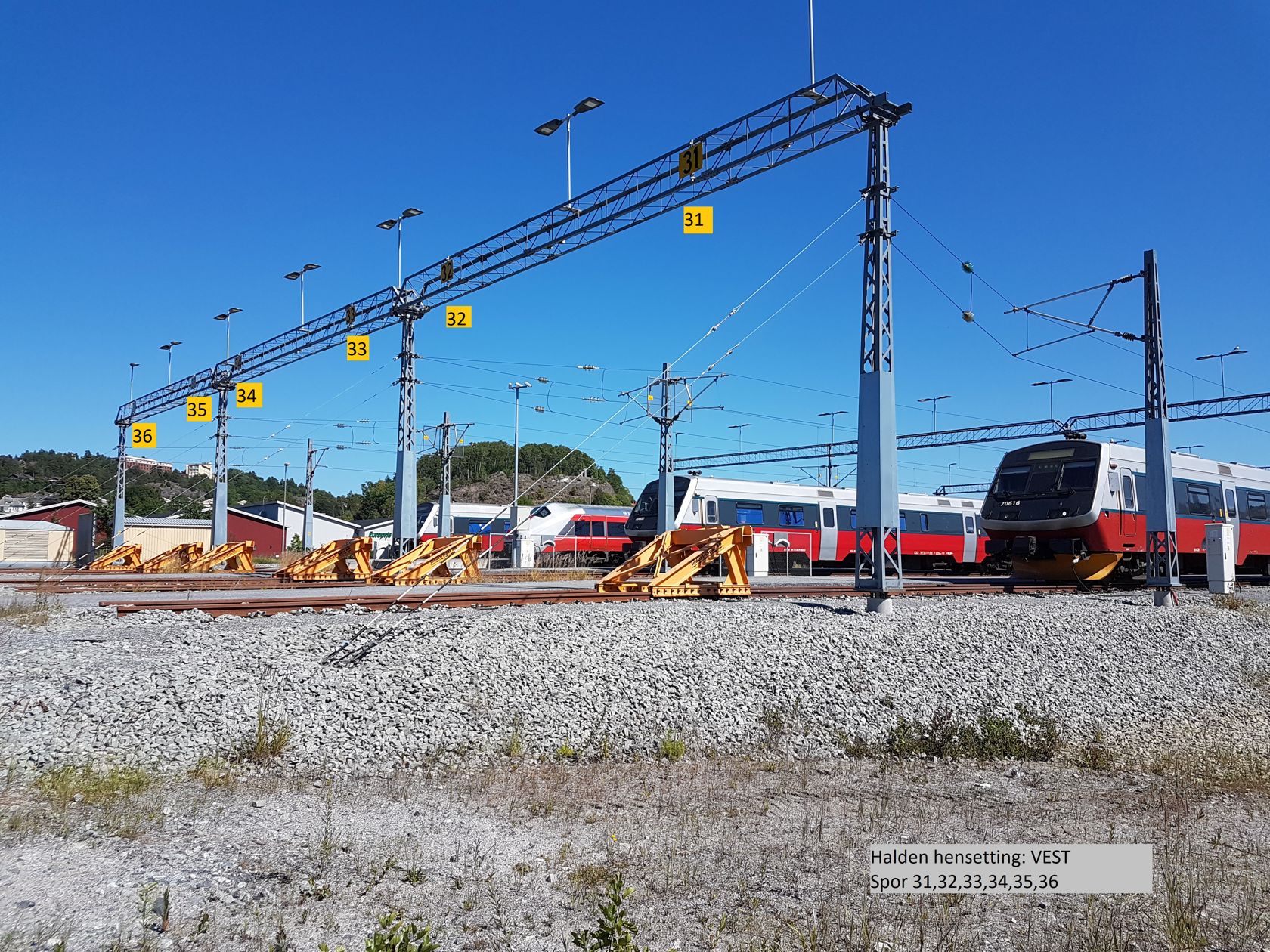

Spor 31-36 i Halden hensettingsområde vest.

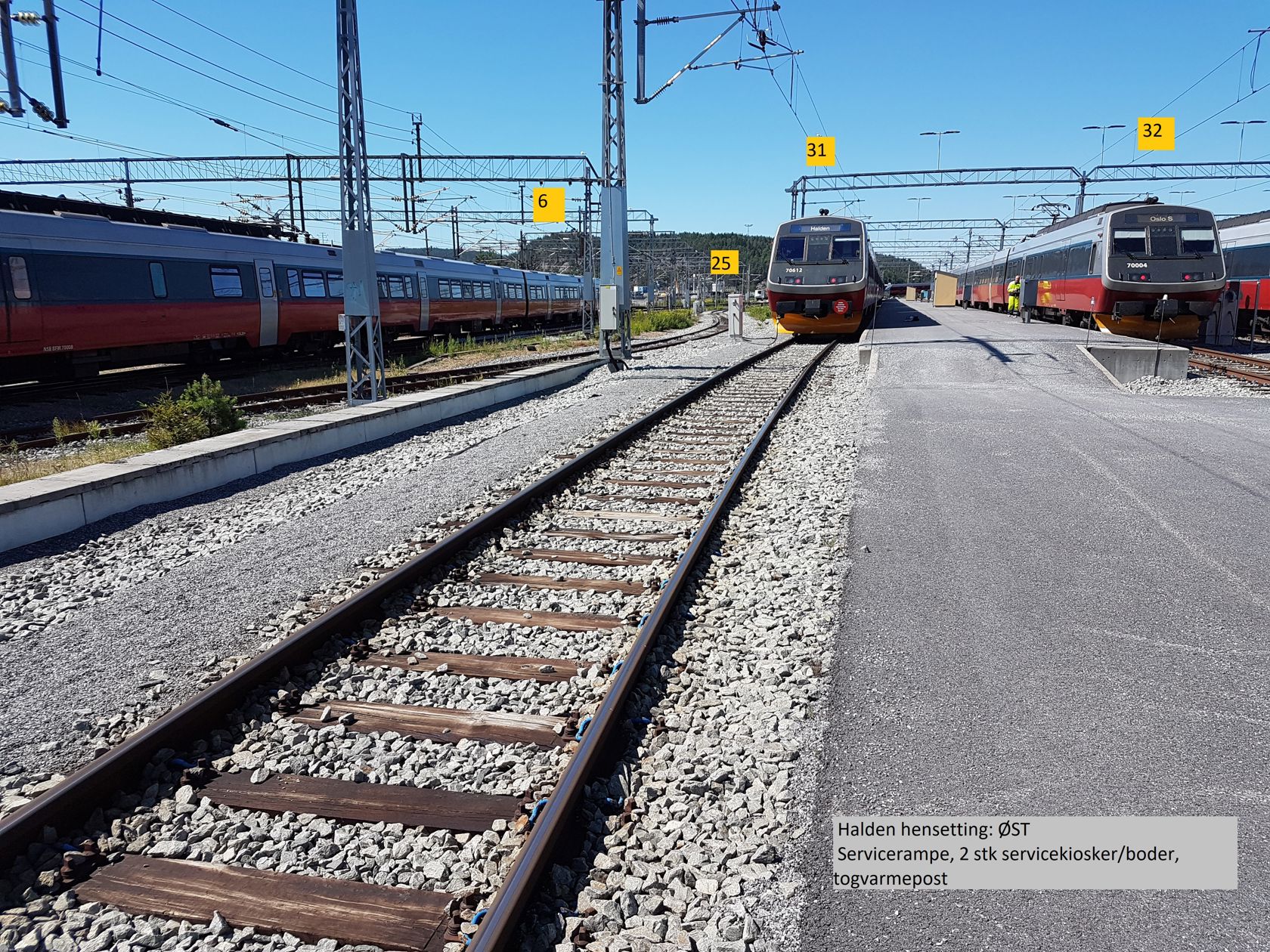

Halden hensetting øst.

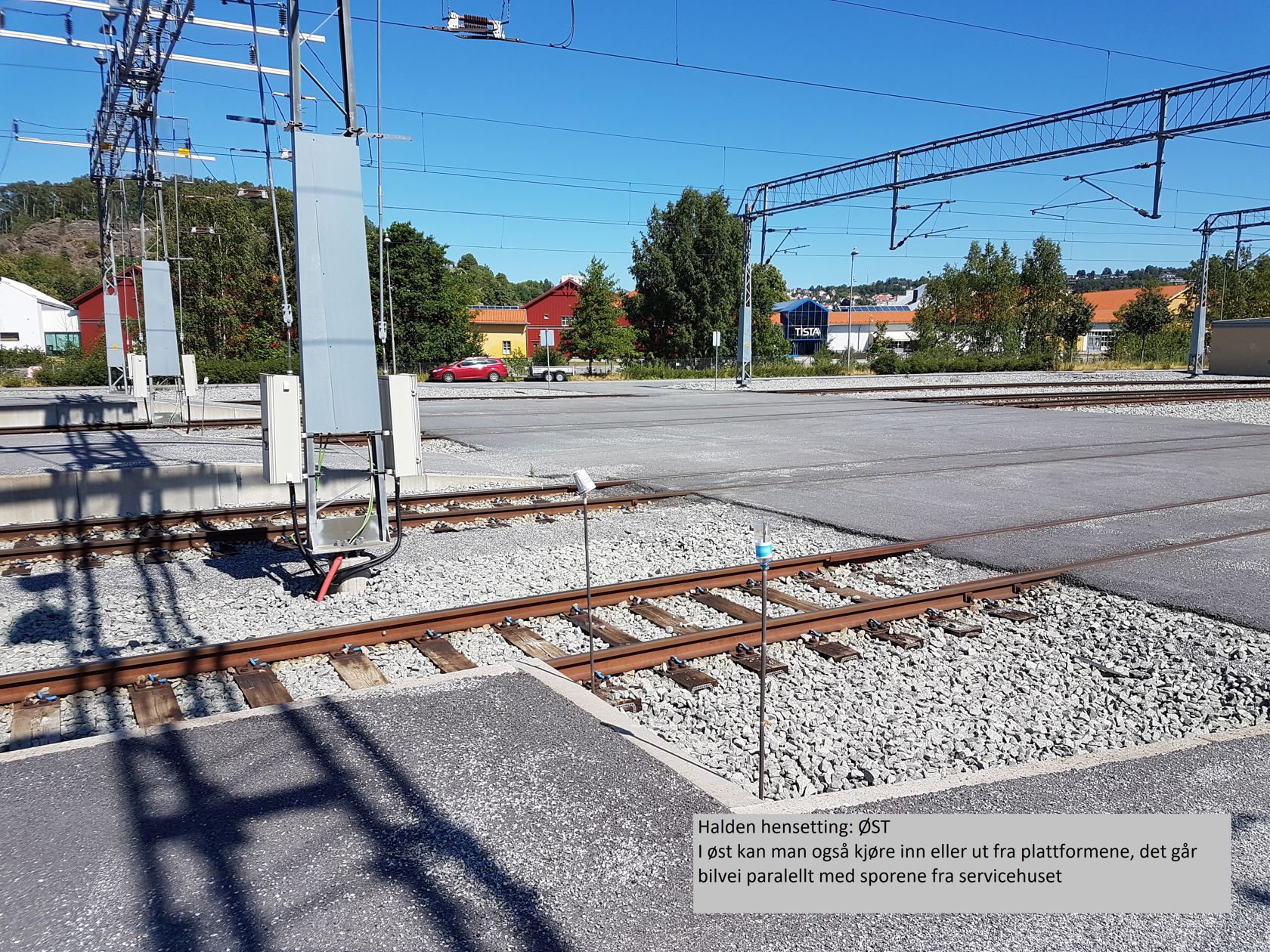

Inn- og utkjøring fra plattform finnes også i Halden hensettingsområde øst.

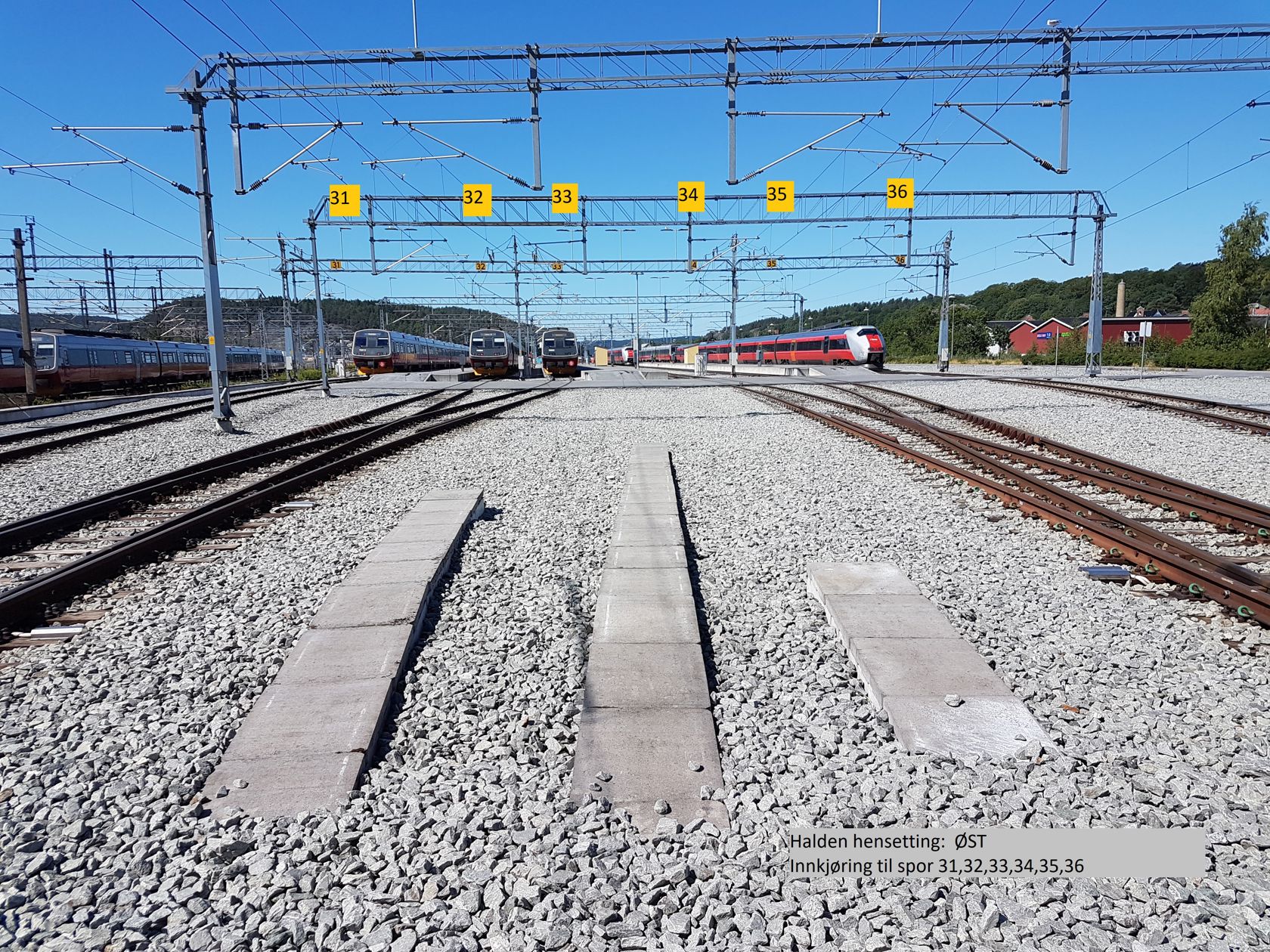

Innkjøring spor 31-36 i Halden hensettingsområde øst.
