Eidsvoll hensetting

Eidsvoll hensetting Foto: Elise Sivertsen, Bane NOR
På denne siden:
Hvor ligger hensettingsområdet?
Strekning: Oslo S–Eidsvoll, Gardermobanen.
Avstand fra Oslo: 67,86 km.
Kontaktinformasjon
Elise Sivertsen
Operativ leder hensetting
Sportabell
Spor | Plattform | Merknader | ||||||
---|---|---|---|---|---|---|---|---|
Navn | Type | Lengde (m) | Kryssingsspor- lengde (m) |
Forlenget (m) | Lengde (m) | Høyde (mm) | Bredde (m) | |
1 | Hovedtogspor | 1219 | 350 | 600 | 5 | Sideplattform. | ||
2 | Togspor | 1022,20 | 240 | 600 | 6 |
Mellomplattform som dekker spor 2 og 3. |
||
3 | Hovedtogspor | 1620,40 | ||||||
4 | 1321,30 | 183 | 550 | 3 | Sideplattform. | |||
5 | Togspor | 640 | 485 | |||||
7 | Hovedtogspor | 954,50 | ||||||
8 | Hovedtogspor | 1154,80 | ||||||
11 | Hovedtogspor | 791,50 | ||||||
12 | Hovedtogspor | 224,60 | ||||||
13 | Togspor | 774,70 | ||||||
14 | Hovedtogspor | 1665 | ||||||
15 | Togspor | 1326,10 | ||||||
16 | Hovedtogspor | 2032,50 | ||||||
20 | Buttspor | 284 | 225 | 218 | 550 | 2 | Serviceplattform. | |
21 | Buttspor | 177 | 118 | 121 | 550 | 2 |
Serviceplattform som dekker spor 21 og 22. |
|
22 | Buttspor | 177 | 118 | 121 | 550 | 2 |
Serviceplattform som dekker spor 22 og 21. |
|
23 | Buttspor | 573 | 150 | |||||
24 | Buttspor | 278 | 229 | 219 | 550 | 2 |
Serviceplattform som dekker spor 24 og 25. |
|
25 | Buttspor | 270 | 229 | 219 | 550 | 2 |
Serviceplattform som dekker spor 25 og 26. |
|
26 | Buttspor | 287 | 229 | 219 | 550 | 2 |
Serviceplattform som dekker spor 26 og 25. |
|
30 | Buttspor | 72 | 57 | |||||
31 | Buttspor | 207 | 32 | |||||
40 | Buttspor | 282,90 | 40 | 760 | 1 |
Serviceplattform og vendespor. |
Hensettingskapasitet
Spor | Hensettings- lengde (m) |
Antall 110 m hensettingsplasser |
KL-anlegg | Serviceplattform | Sportilgang med bil | Toalettømming til stasjonært anlegg | Vannfylling | Togvarmeanlegg | Merknader om begrensninger og funksjoner |
---|---|---|---|---|---|---|---|---|---|
20 | 225 | 2 | X | X | X | Vaskemaskin er tilgjengelig i perioden 15. april–15. oktober. | |||
21 | 118 | 1 | X | X | |||||
22 | 117 | 1 | X | X | X | X | X | X | |
23 | 110 | 1 | X | ||||||
24 | 225 | 2 | X | X | X | X | X | X | |
25 | 226 | 2 | X | X | X | X | X | X | |
26 | 229 | 2 | X | X | X | X | X | X |
Togvarmeanlegg
Anleggsnr. | Kapasitet (kVA) | Postnr. | Internnr. | Dekning (spornr.) | Spenning (V) | Frekvens (Hz) | Ytelse (A) |
---|---|---|---|---|---|---|---|
EL-TVA-000112 | 2000 | ||||||
EL-TVA-000113 | 2000 | ||||||
EL-TVA-000114 | 2000 |
Sporplan

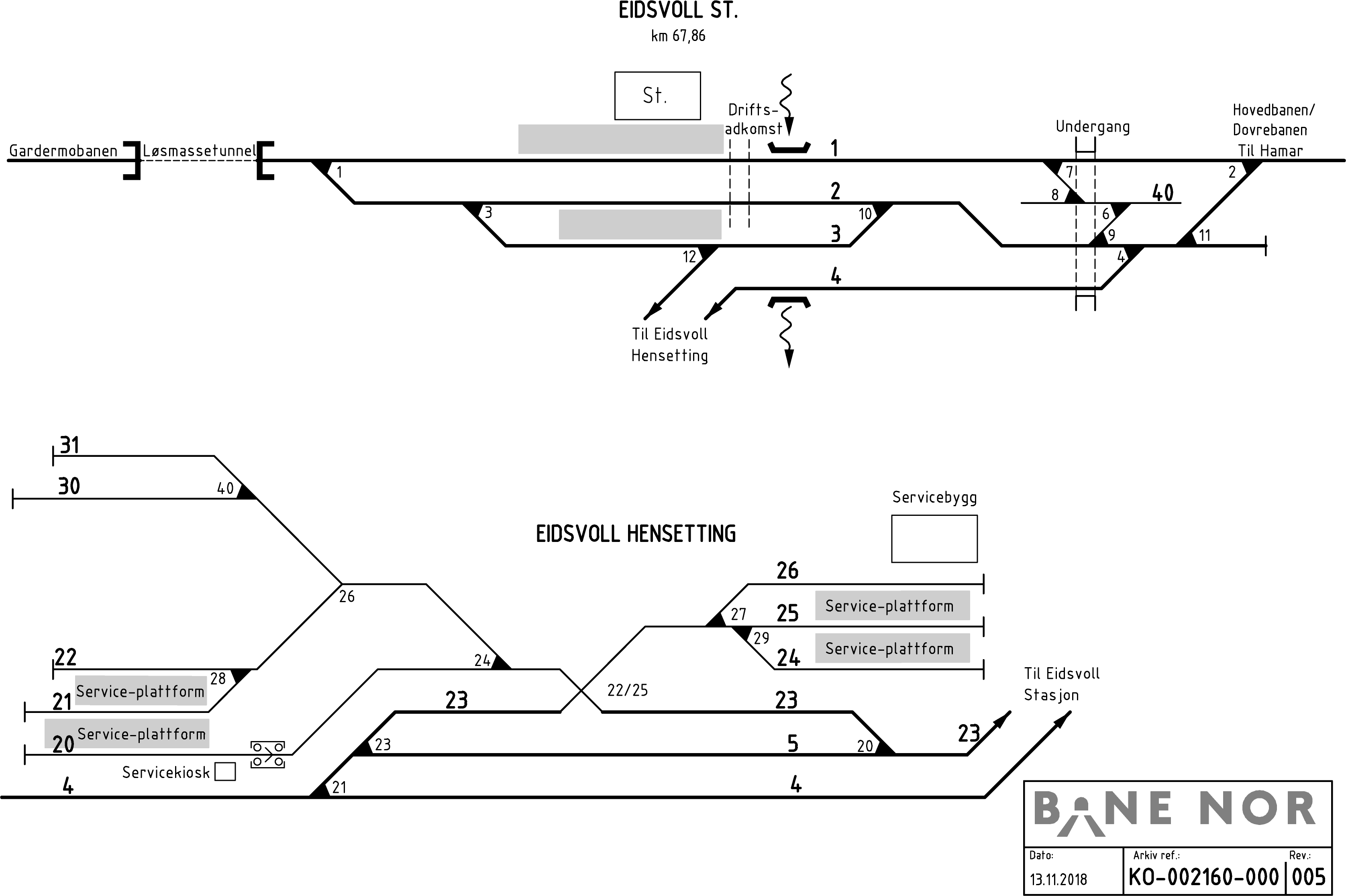

Sporplan for Eidsvoll hensetting. Bane NOR
Last ned sporplanen
Bilder fra anlegget

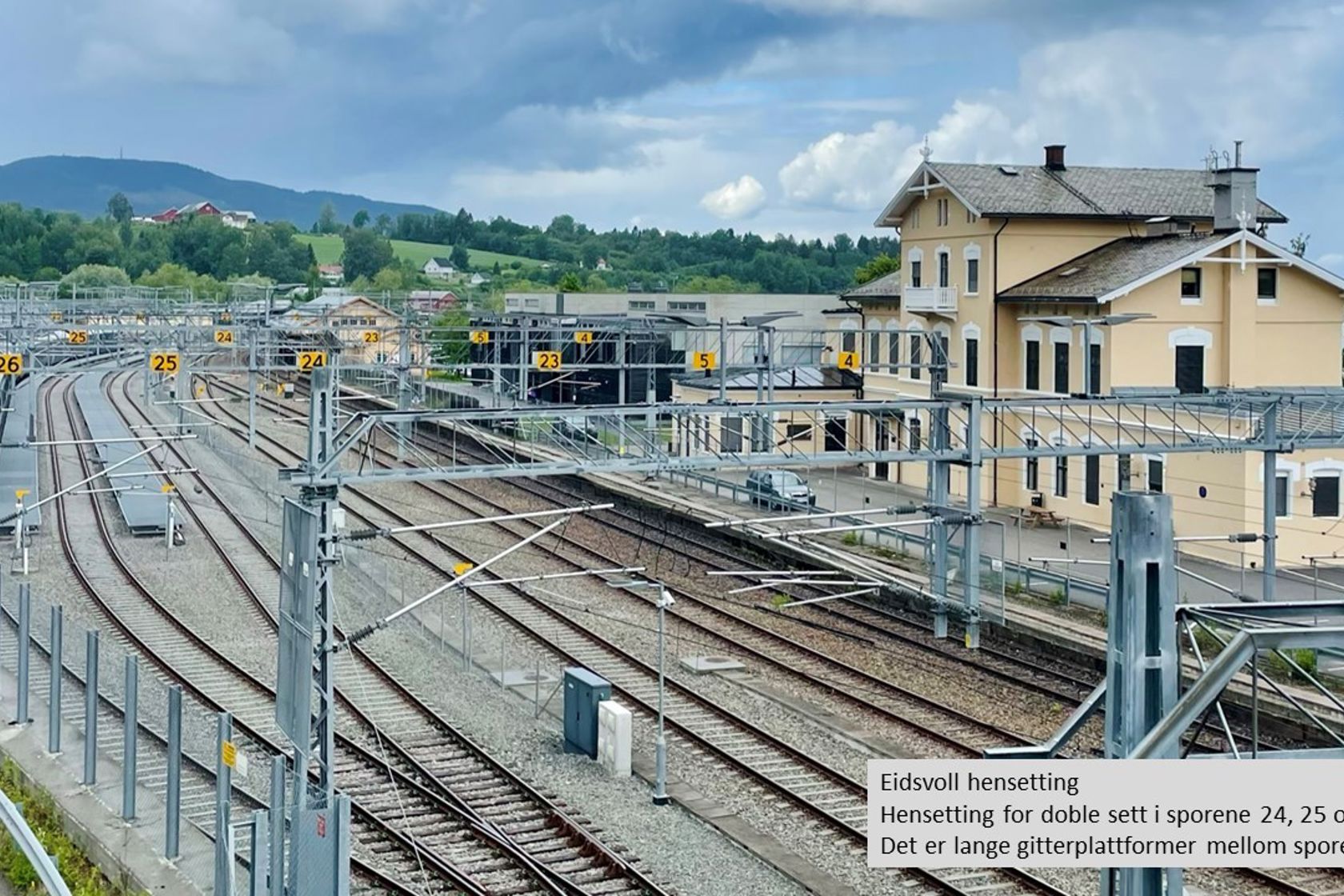

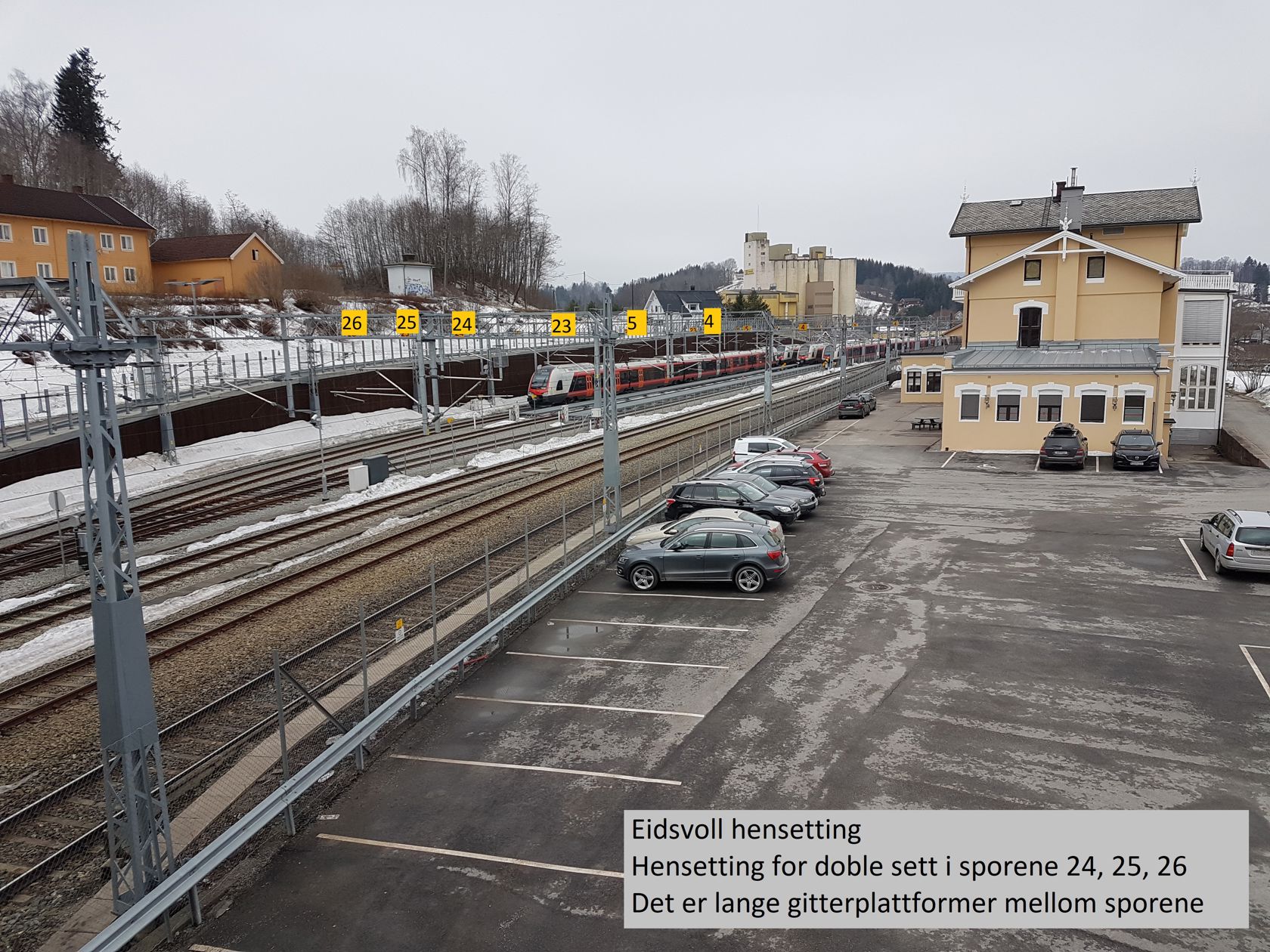

Hensettingssporene 24, 25 og 26 sett på avstand.

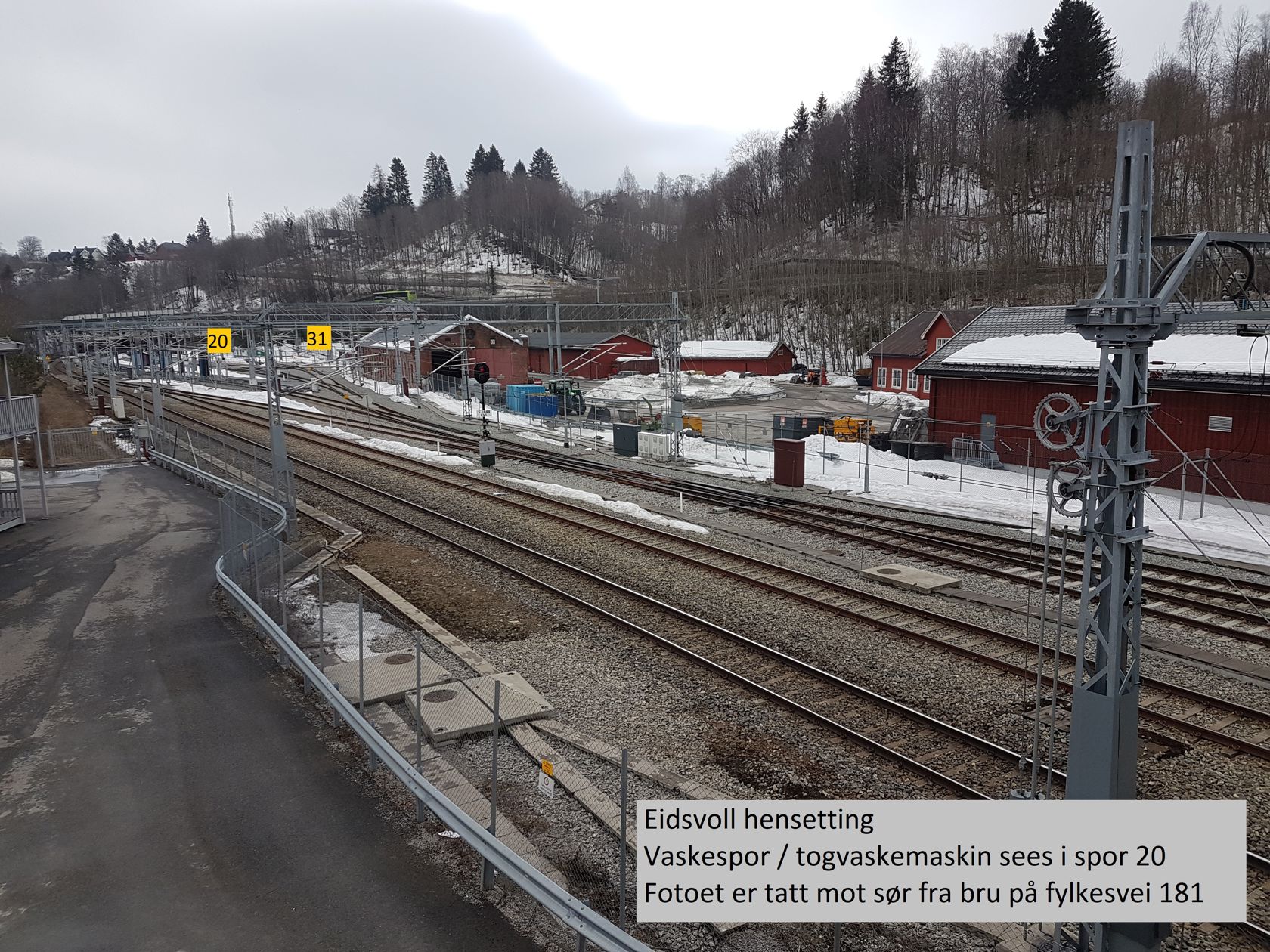

Anlegget sett mot sør fra bru på fylkesvei 181.

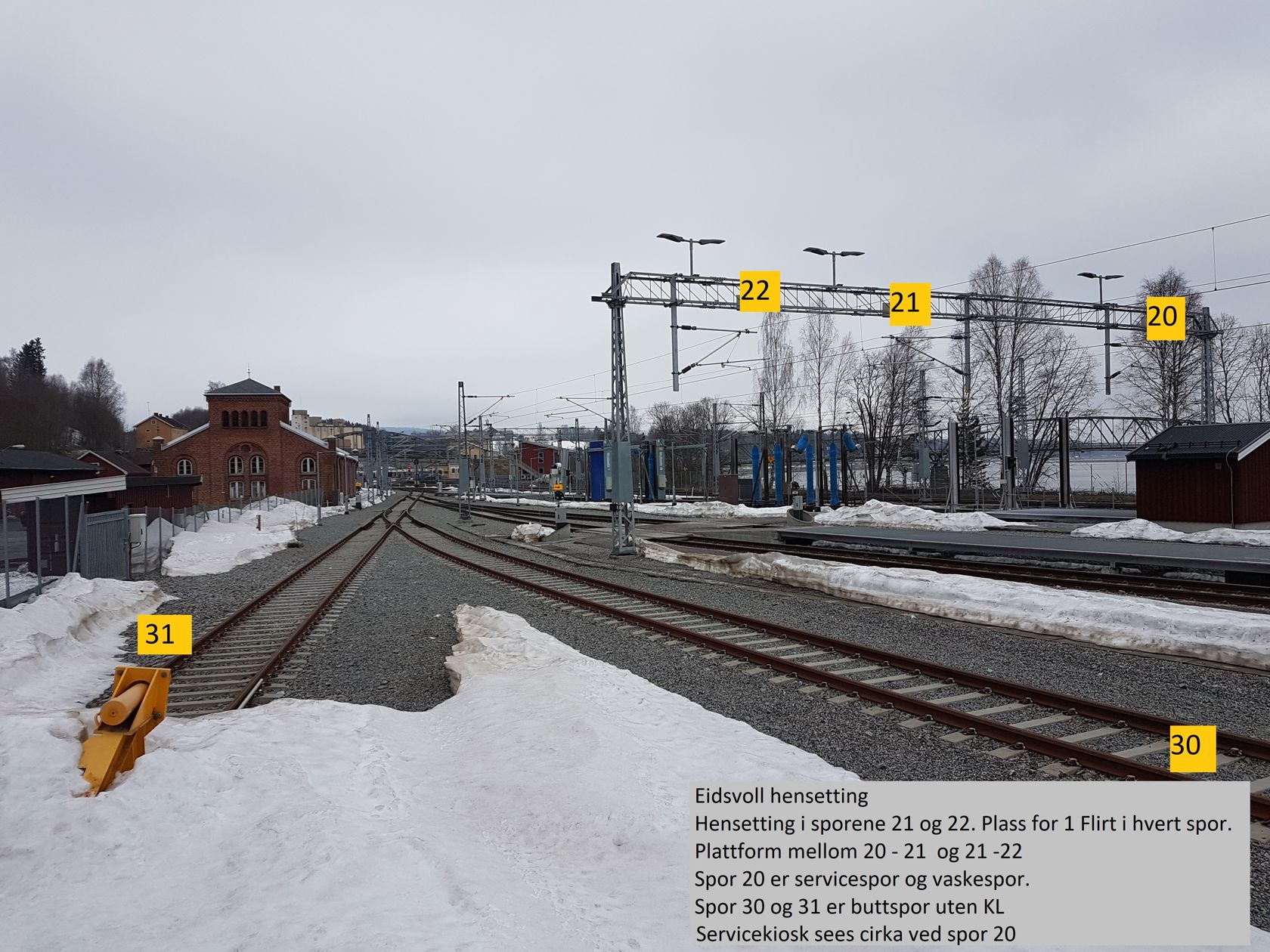

Hensettingssporene 21 og 22.

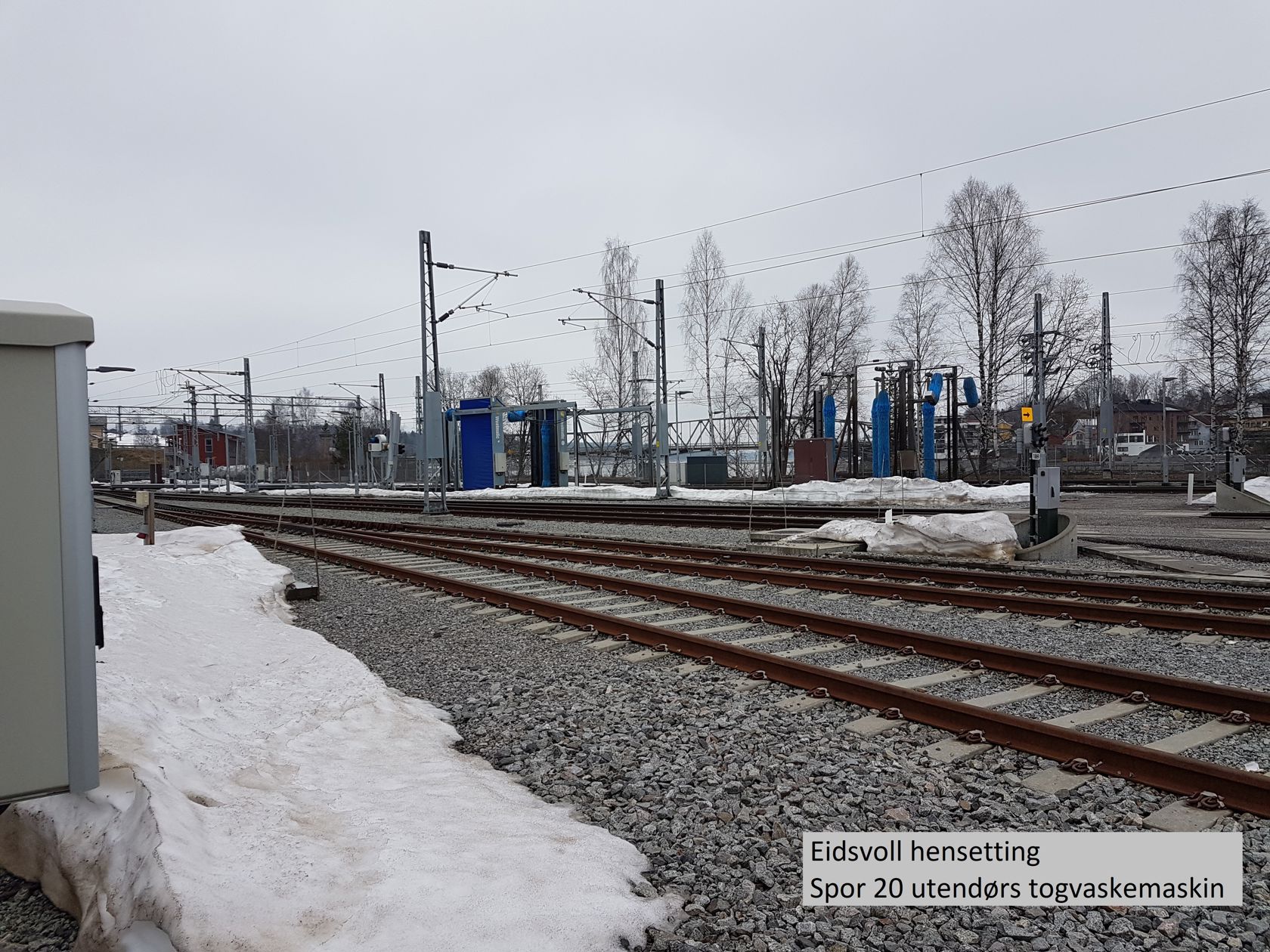

Utendørs togvaskemaskin.

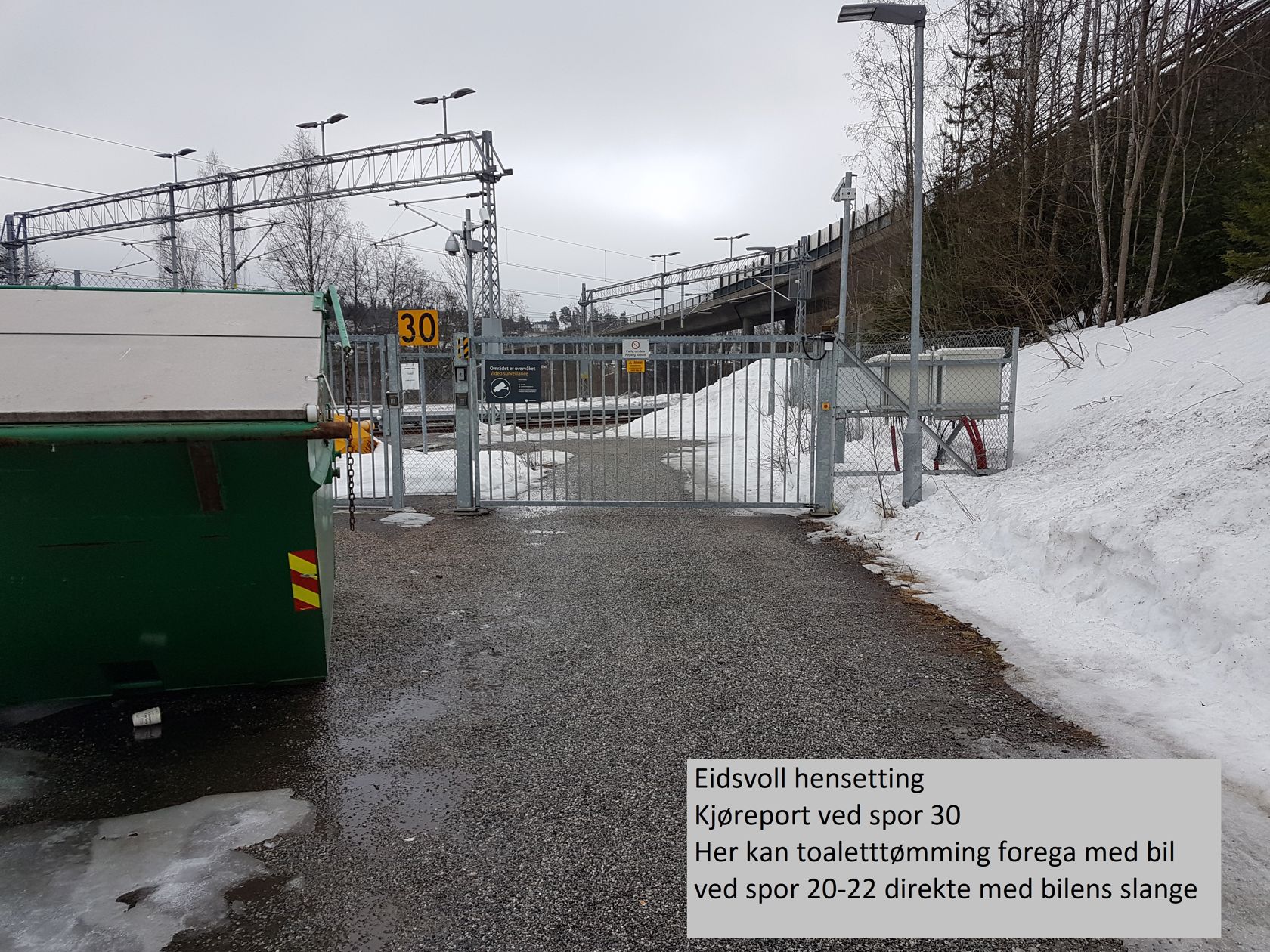

Toalettømming ved spor 20-22.

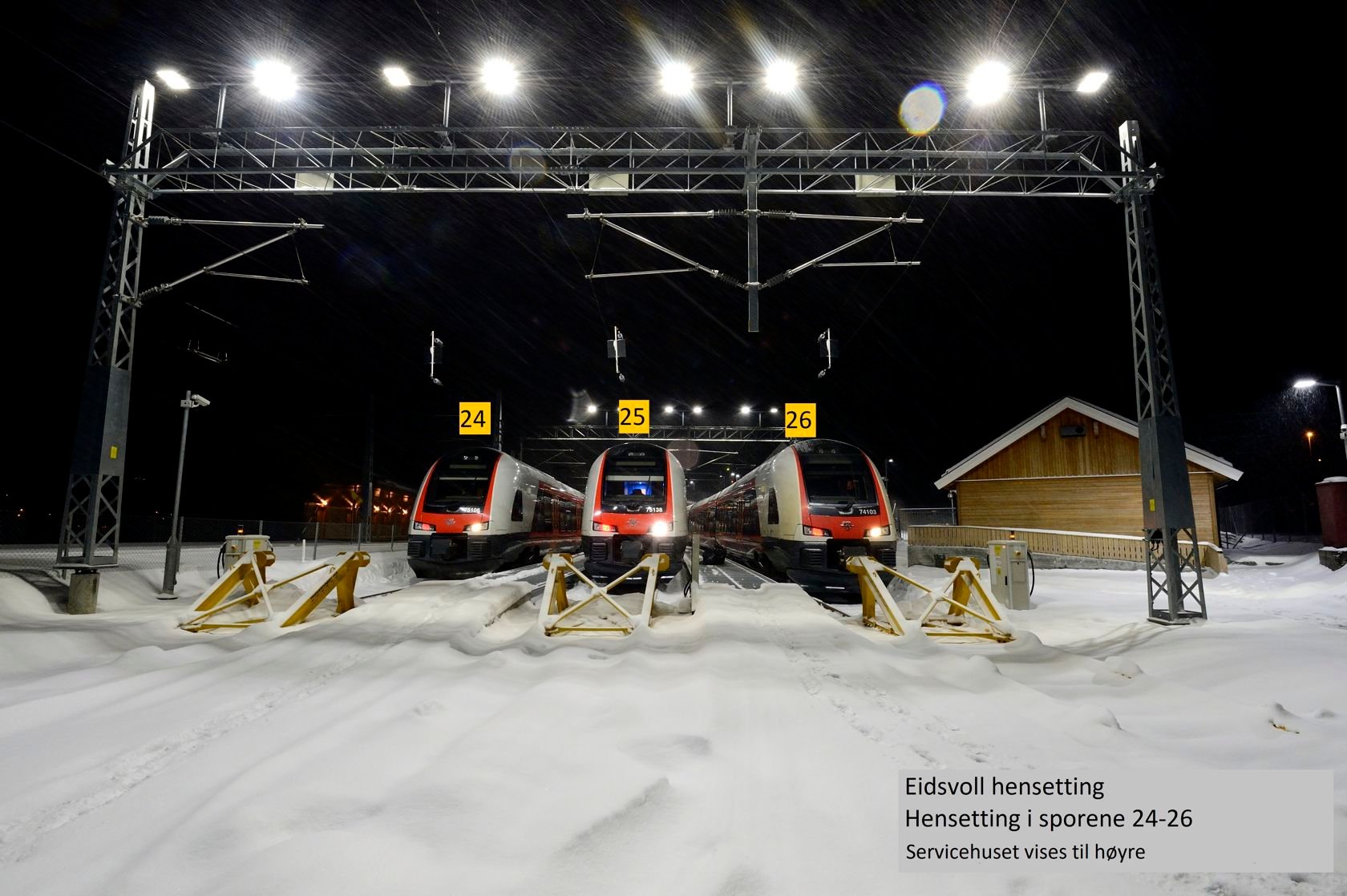

Hensettingssporene 24-26.

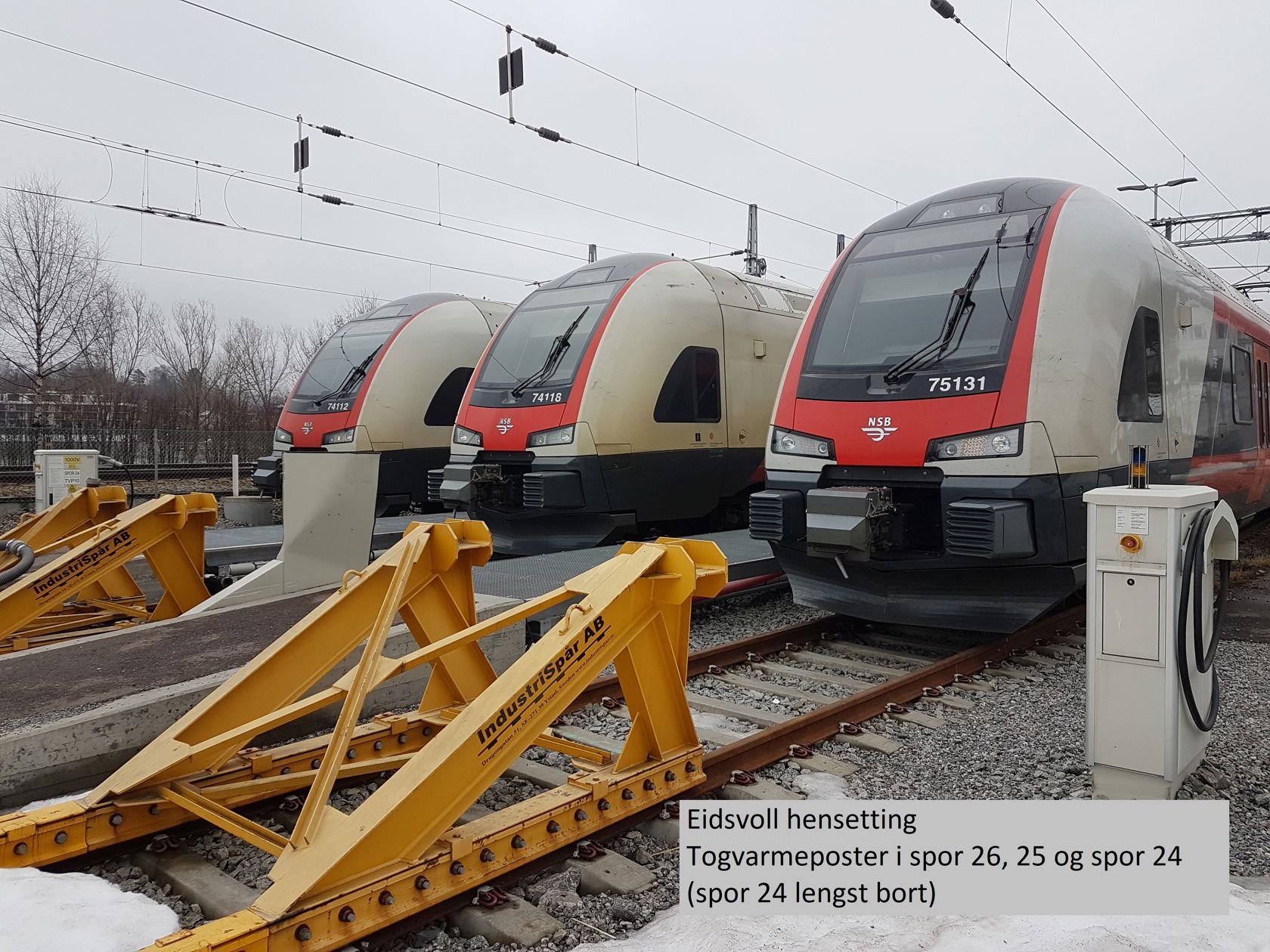

Togvarmeposter finnes i spor 24-26.

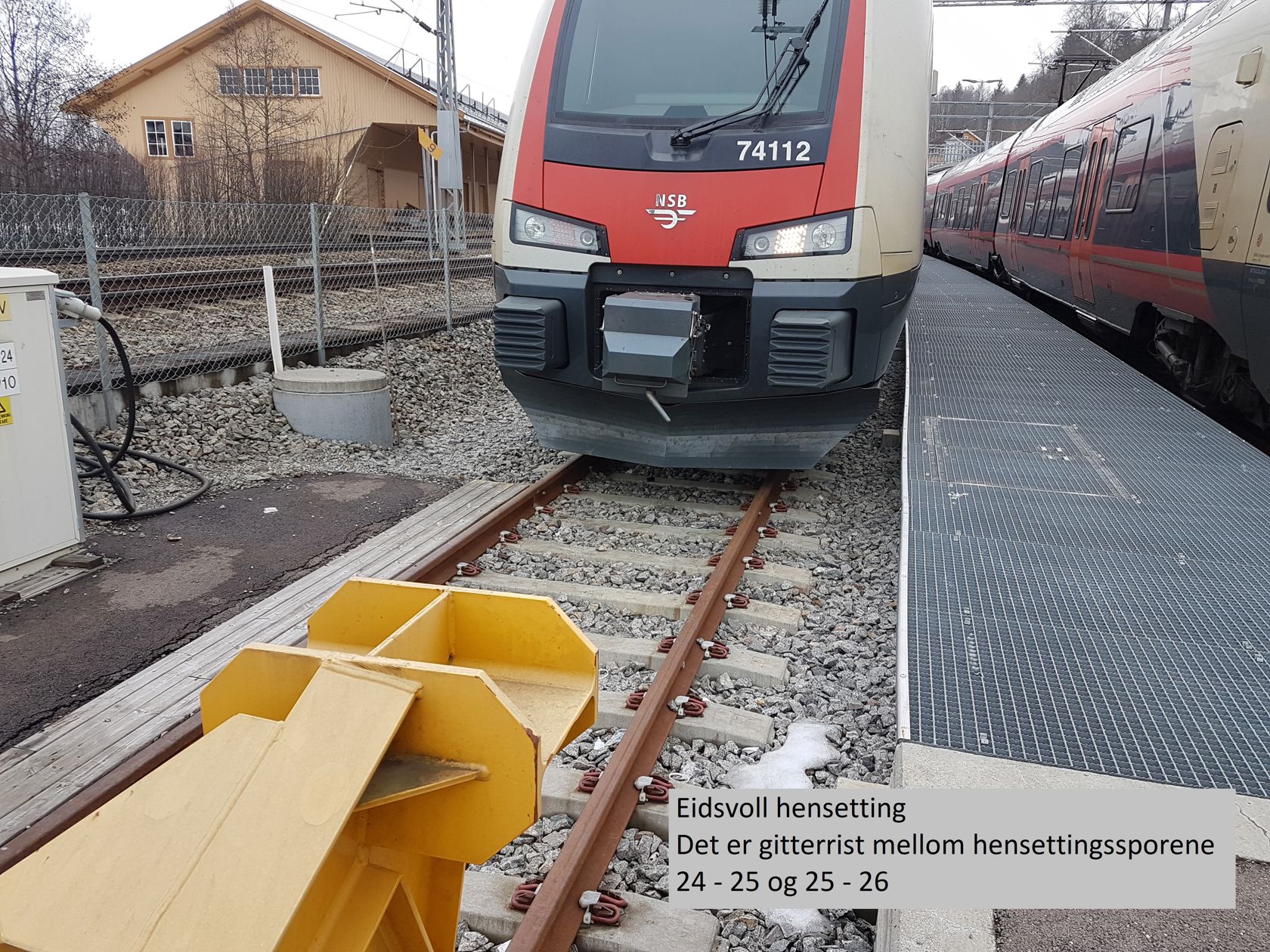

Gitterist mellom sporene.

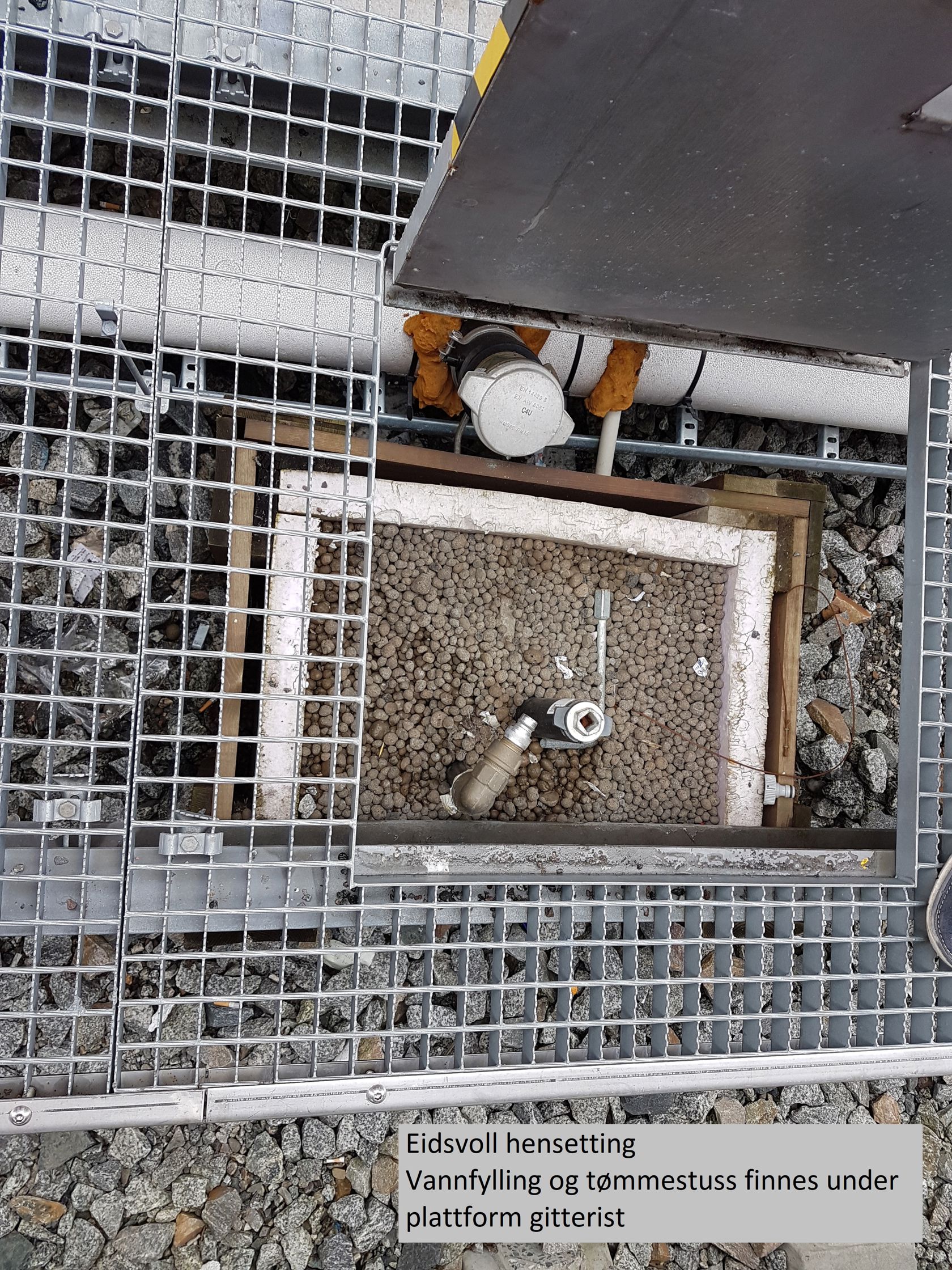

Vannfylling og tømmestuss.

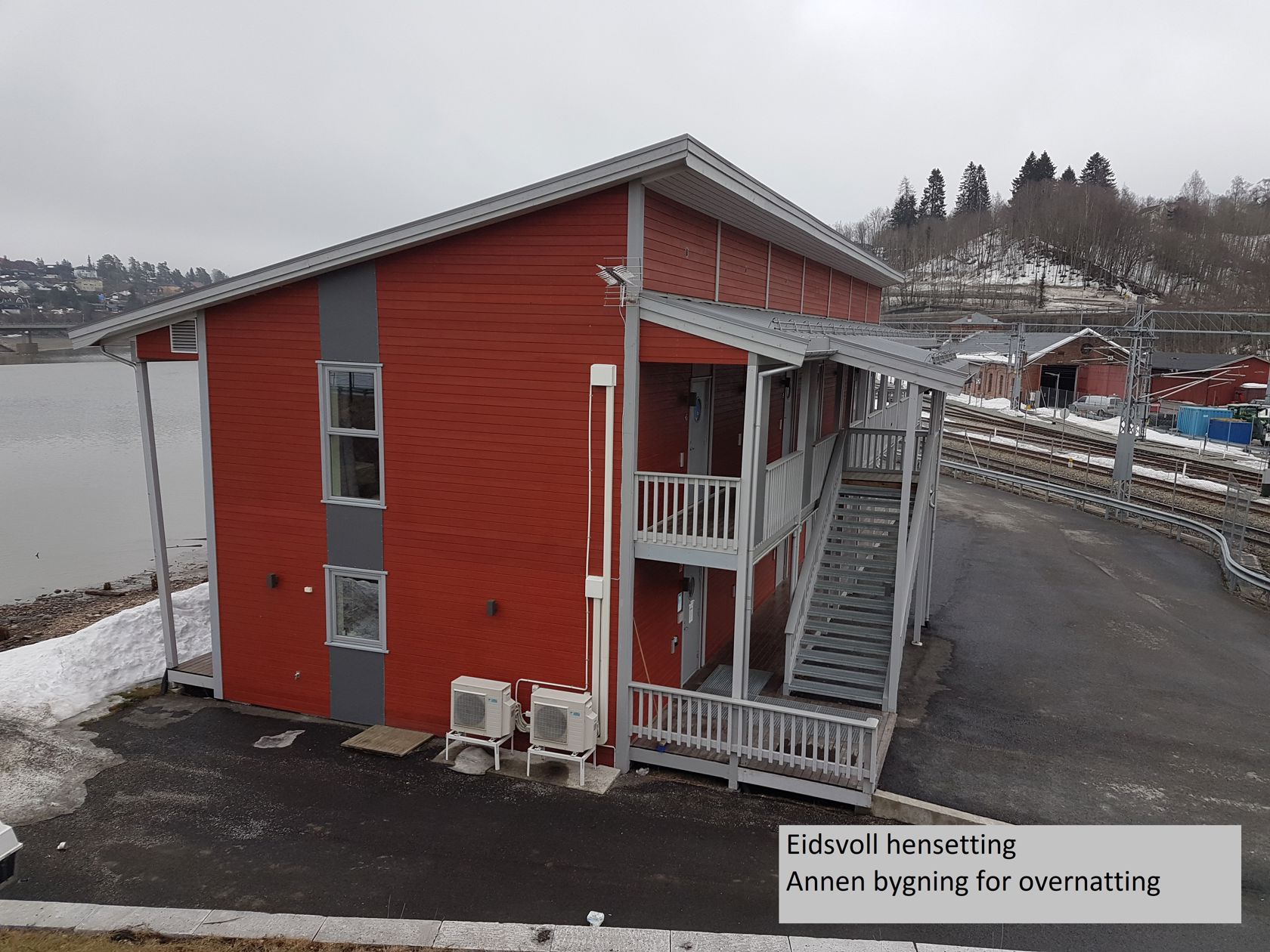

Annen bygning for overnatting.
