Bodø hensetting
![Foto av Bodø hensetting](/contentassets/2d418fe904e54d57ae284d645b1df3fa/bodo.jpg?width=1680&height=1120&quality=80)

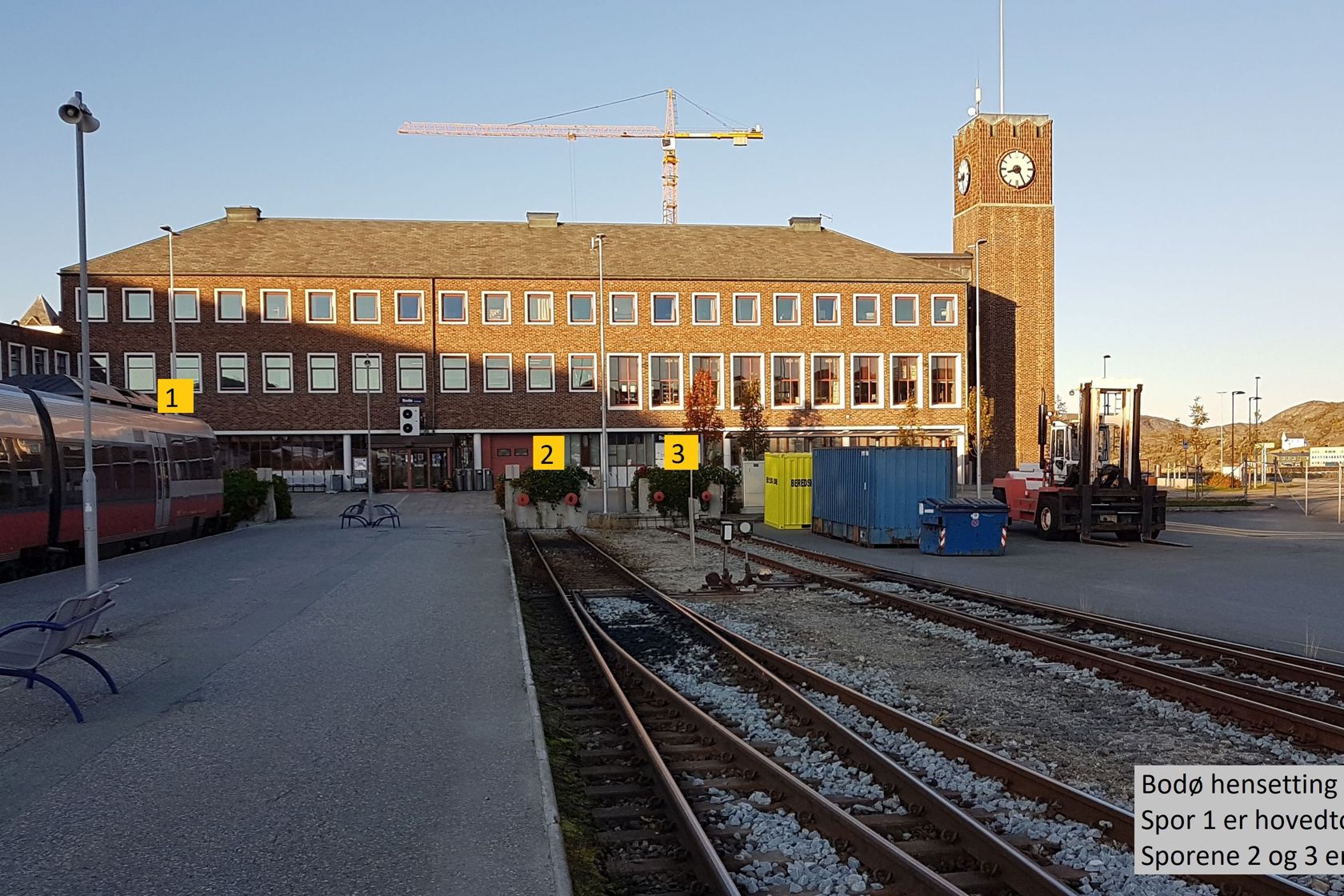

Bodø hensetting Foto: Jernbanedirektoratet
På denne siden:
Hvor ligger hensettingsområdet?
Strekning: Trondheim S–Bodø, Nordlandsbanen.
Avstand fra Trondheim: 728,75 km.
Kontaktinformasjon
Elise Sivertsen
Operativ leder hensetting
Sportabell
Spor | Plattform | Merknader | ||||||
---|---|---|---|---|---|---|---|---|
Navn | Type | Lengde (m) | Kryssingsspor- lengde (m) |
Forlenget (m) | Lengde (m) | Høyde (m) | Bredde (m) | |
1 | Hovedtogspor | 403 | 366 | 341 | 760 | 8 |
Mellomplattform Dekker spor 1 og 2 |
|
1 | Hovedtogspor | 294 | ||||||
2 | Togspor | 403 | 373 | |||||
3 | Togspor | 465 | 429 | |||||
4 | Togspor | 386 | 420 | 720 | ||||
5 | Øvrige spor | 399 | ||||||
7 | Togspor | 342 | ||||||
14 | Øvrige spor | 445 | ||||||
15 | Øvrige spor | 93 | ||||||
16 | Øvrige spor | 227 | ||||||
37 | Øvrige spor | 158 | ||||||
38 | Øvrige spor | 161 | ||||||
39 | Øvrige spor | 71 | ||||||
40 | Buttspor | 377 | PLO | |||||
46 | Øvrige spor | 226 | ||||||
47 | Øvrige spor | 236 | ||||||
53 | Buttspor | 110 |
Hensettingskapasitet
Spor | Hensettings- lengde (m) |
Antall 110 m hensettingsplasser |
KL-anlegg | Serviceplattform | Sportilgang med bil | Toalettømming til stasjonært anlegg | Vannfylling | Togvarmeanlegg | Merknader om begrensninger og funksjoner |
---|---|---|---|---|---|---|---|---|---|
5 | 428 | 3 | |||||||
14 | 270 | 2 | X | X | X | ||||
16 | 98 | - | X | X | |||||
17 | 79 | - | X | ||||||
37 | 158 | 1 | |||||||
38 | 161 | 1 | |||||||
39 | 71 | - | |||||||
46 | 100 | - | |||||||
47 | 210 | - |
Togvarmeanlegg
Anleggsnr. | Kapasitet (kVA) | Postnr. | Internnr. | Dekning (spornr.) | Spenning (V) | Frekvens (Hz) | Ytelse (A) |
---|---|---|---|---|---|---|---|
EL-TVA-000029 | 60 | ||||||
EL-TVA-000071 | 44 | ||||||
EL-TVA-000143 | 2000 | ||||||
EL-TVA-000144 | 100 |

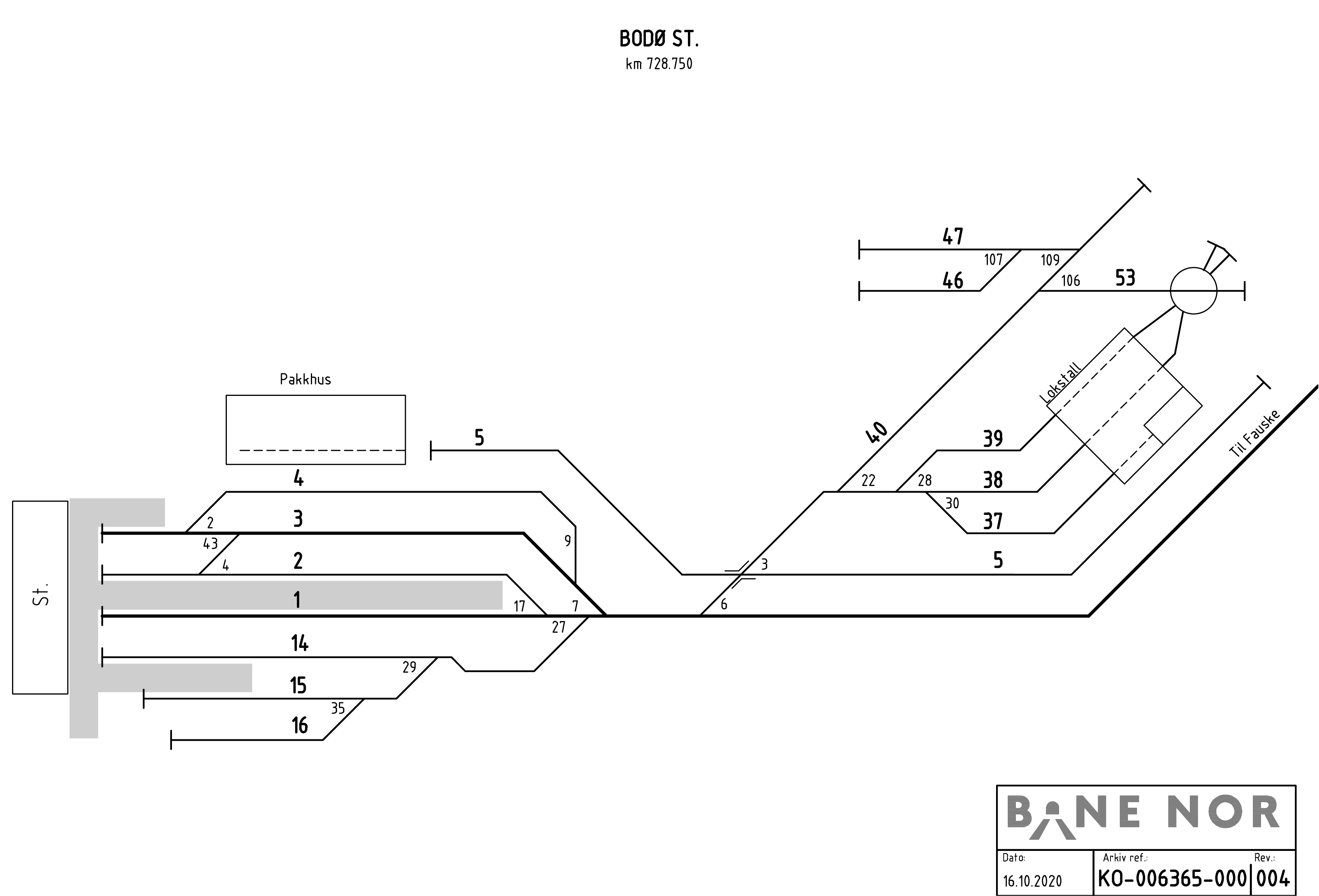

Sporplan
Last ned sporplanen
Bilder fra anlegget
![](/contentassets/bac370e3622d46d391206231166f7235/mellomplattform-og-spor-14.jpg?width=1680&quality=80)

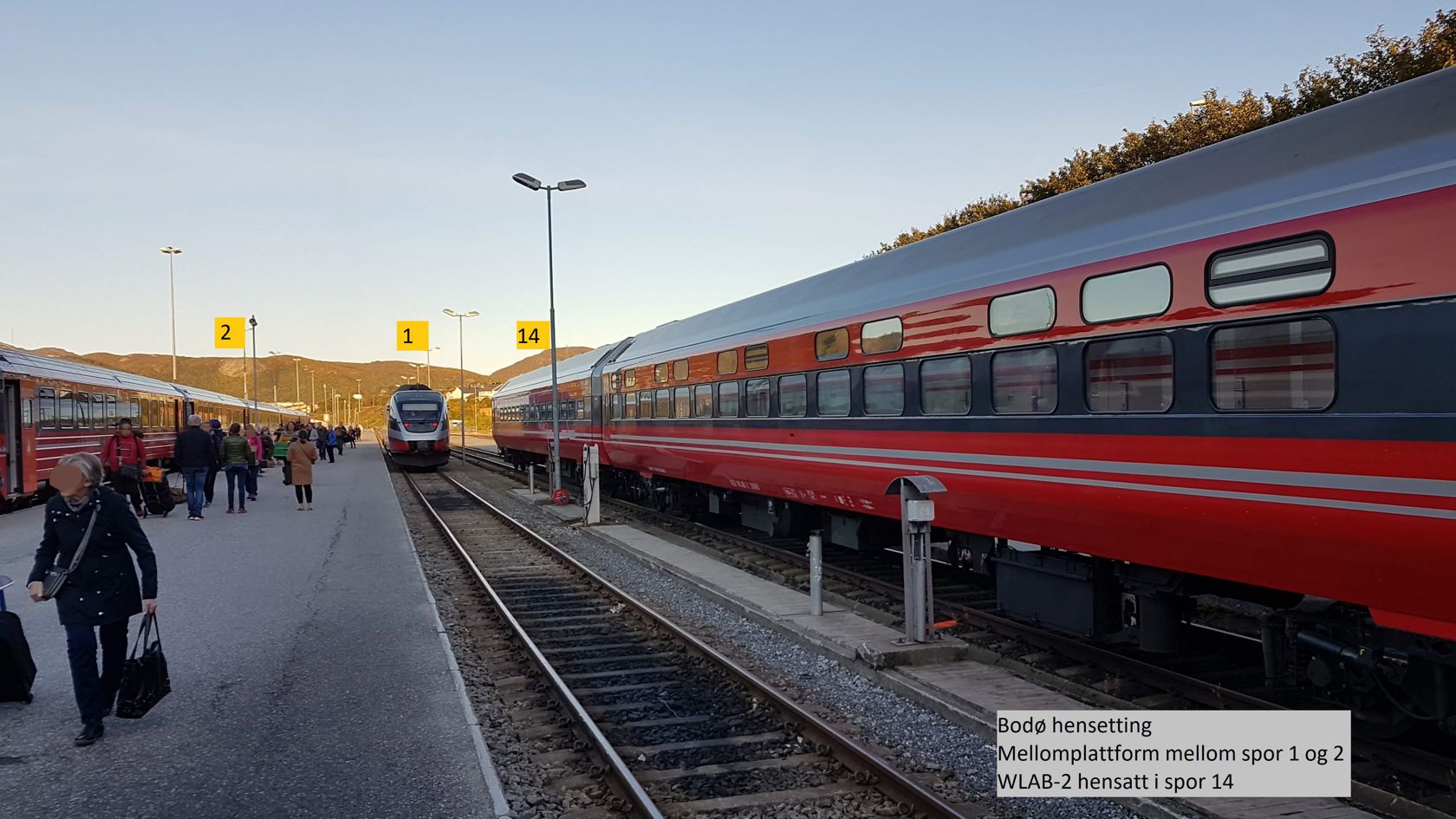

Mellomplattform og spor 14.
![](/contentassets/760df31a63b742c1a7d6872bb5b6e709/spor-16-og-spor-17.-spor-18-er-ikke-tilkoblet.jpg?width=1680&quality=80)

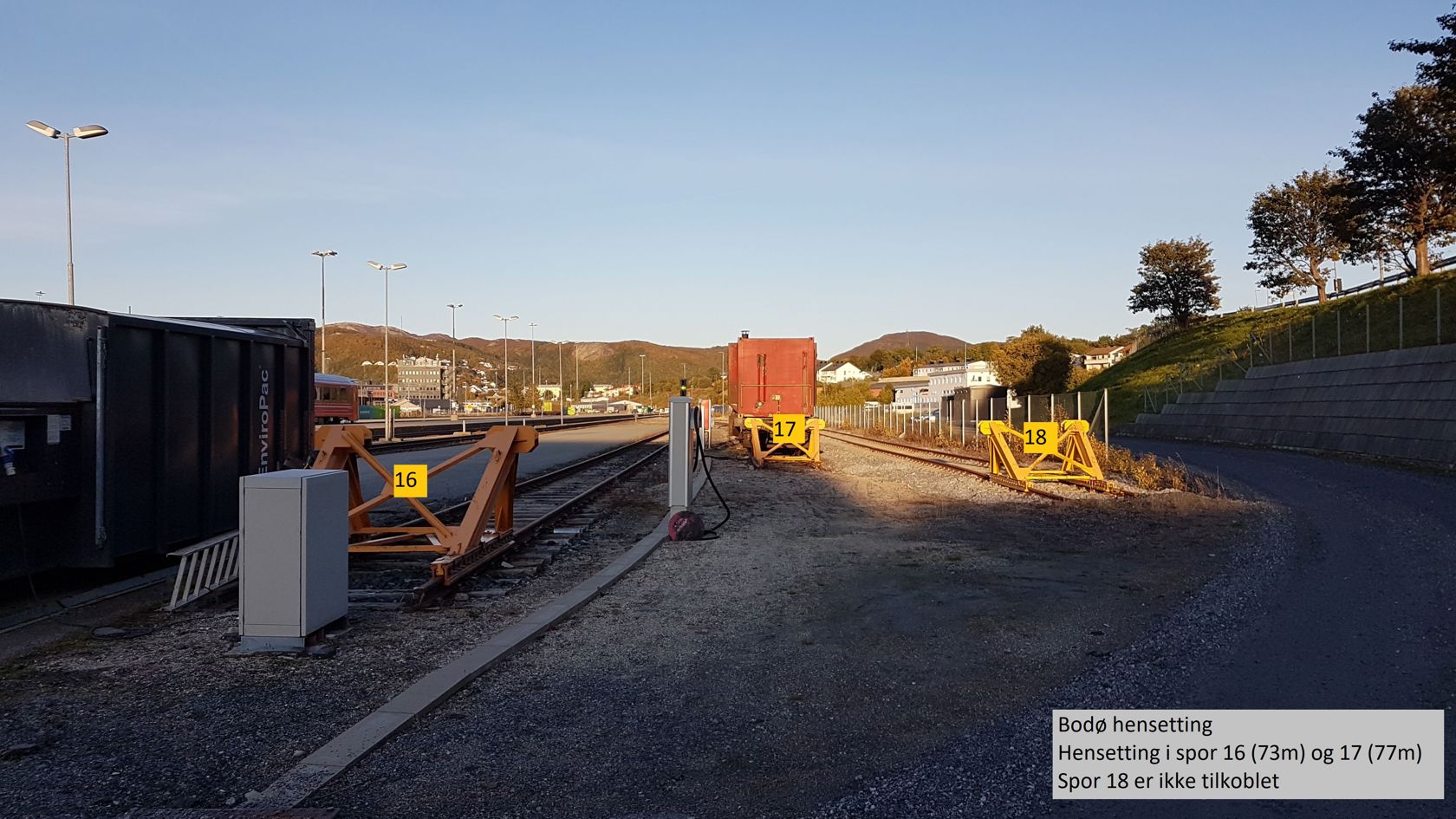

Spor 16 og 17. Spor 18 er ikke tilkoblet.
![](/contentassets/5d010f93285140eaafa4373fd2105b06/spor-1-er-hovedtogspor.jpg?width=1680&quality=80)

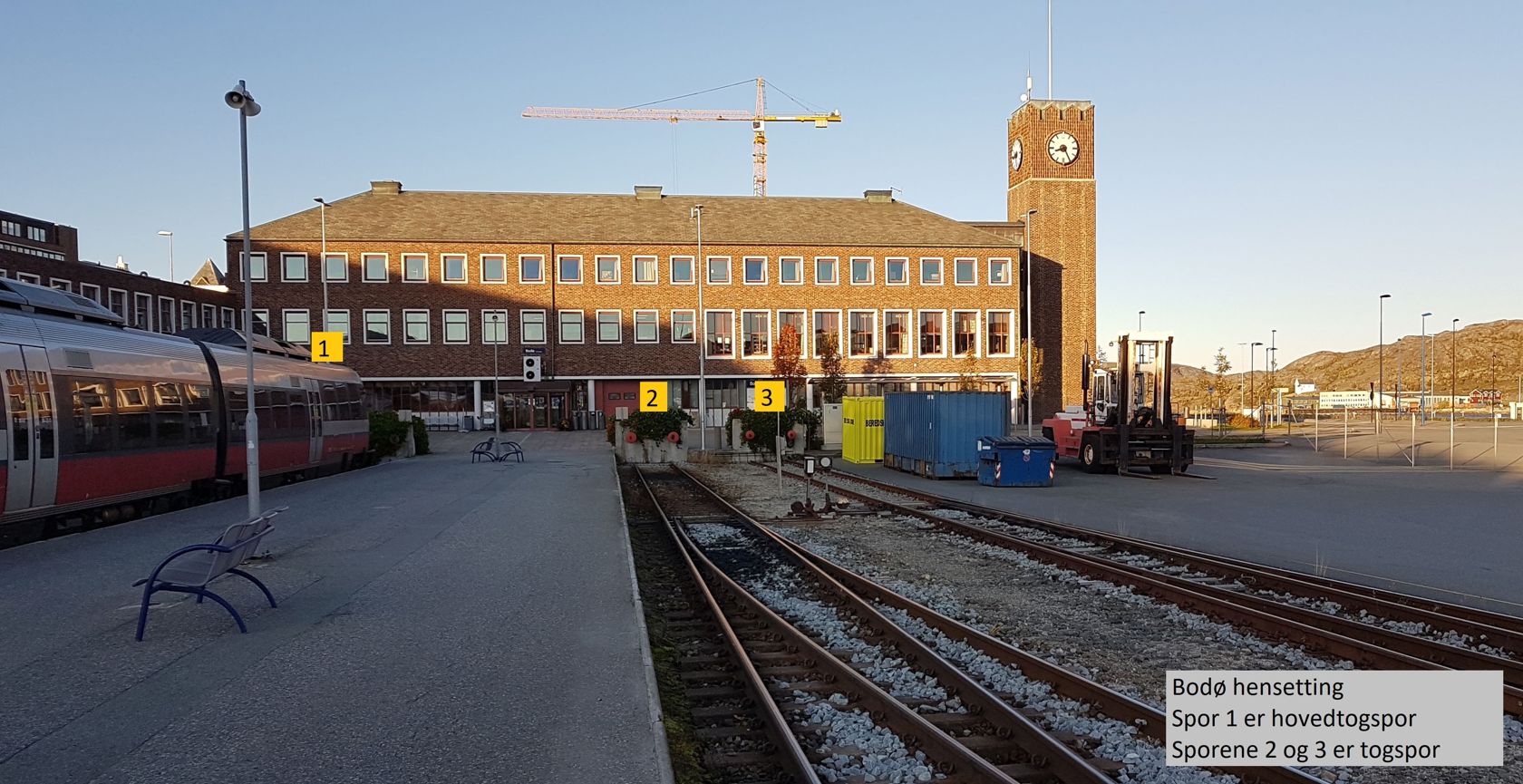

Spor 1 er hovedtogspor.
![](/contentassets/907b01a3962846ab9f2b915c54a53ade/spor-16-med-1000-v-togvarmepost.jpg?width=1680&quality=80)

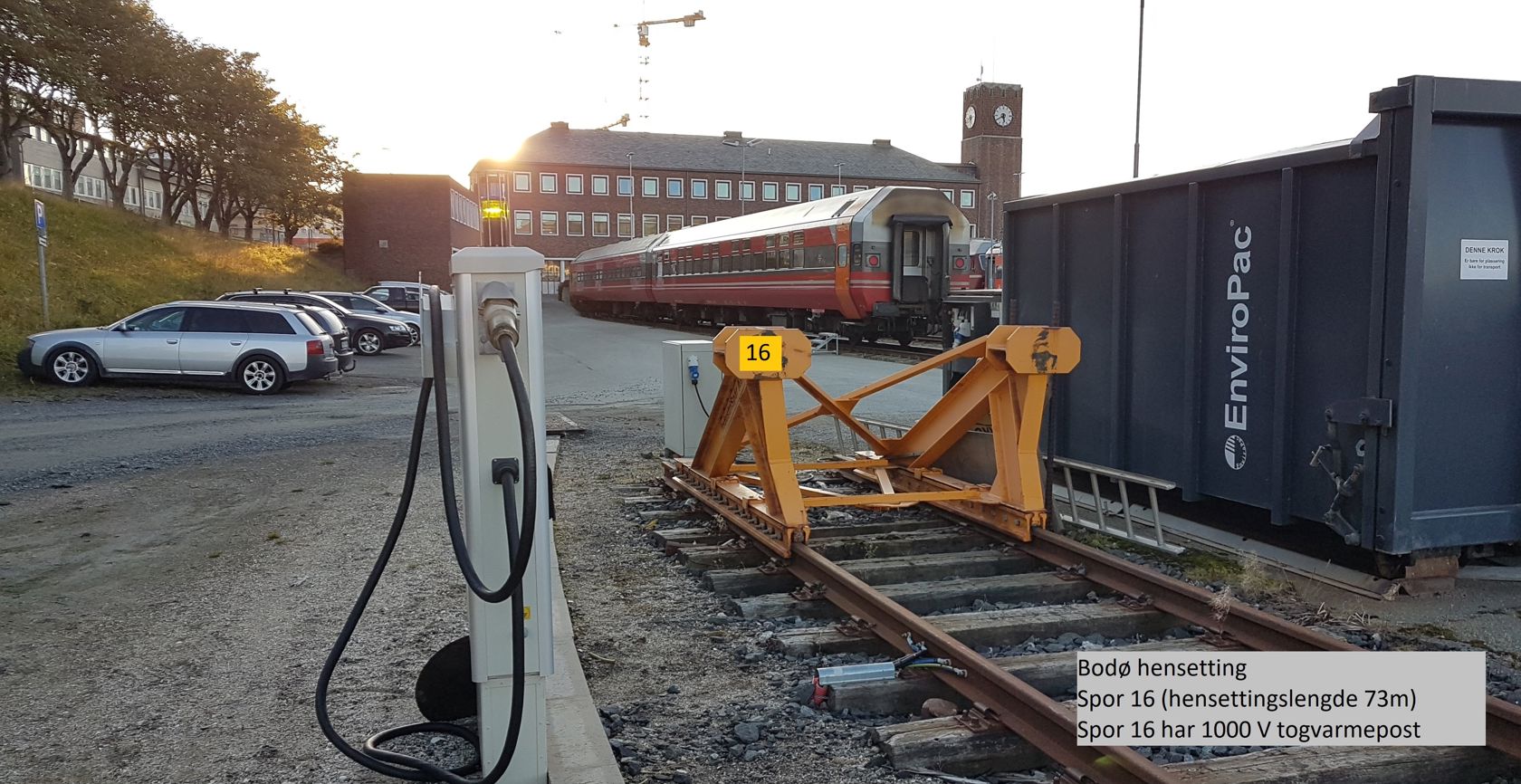

Spor 16 med 1000 V varmepost.
