Trondheim Stabling Facility

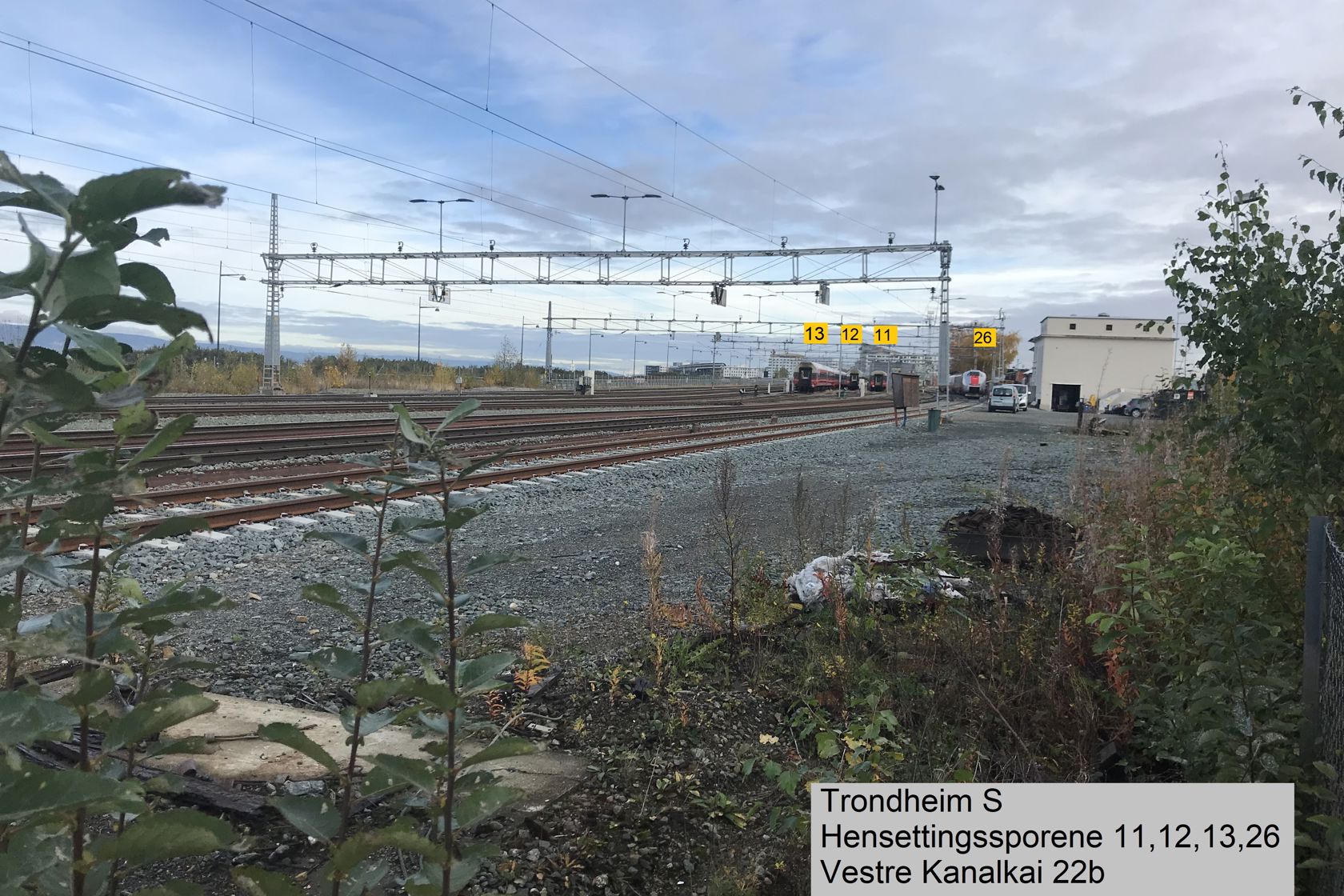

Photo of Trondheim Stabling Facility

Trondheim Stabling Facility Photo: Jernbanedirektoratet

On this page:

Facility Location

Section: Oslo S–Trondheim S, Dovrebanen.
Distance from Oslo: 552,85 km.

Address
Fosenkaia 1, 7010 Trondheim
Show directions:
Show walking directions You are leaving this website Show driving directions You are leaving this website
Location in map Google maps

Contact Information

Elise Sivertsen

Track Table

Track Platform Comments
No. Type Length (m) Passing loop length (m) Extended option (m) Length (m) Height (m) Width (m)
1 Buttspor 282 282         Verkstedspor
1 Buttspor 0           Verkstedspor
1 Buttspor 44 44         Verkstedspor
1 Buttspor 142 98         Hensettingsspor
1 Buttspor 75 21         Hensettingsspor
1 Øvrige spor 81           Sporsløyfe
1 Buttspor 468 124         Hensettingsspor
1 Buttspor 40 40         Verkstedspor
1 Buttspor 0           Verkstedspor
1 Togspor 784 413
1 Buttspor 183 135         Hensettingsspor
1 Hovedtogspor 0 360   115 760/741 3

Sideplattform

Dekker spor 1 og 1
1 Buttspor 85 85         Verkstedspor
1 Buttspor 87 32         Hensettingsspor
1 Buttspor 54 11         Til travers fra spor 17
1 Buttspor 113 66         Hensettingsspor
2 Buttspor 232 188         Hensettingsspor
2 Buttspor 44 44         Verkstedspor
2 Buttspor 546 546         Verkstedspor
2 Buttspor 40 40         Verkstedspor
2 Buttspor 125 55         Hensettingsspor
2 Hovedtogspor 0 560
2 Buttspor 464           Buttspor
2 Øvrige spor 59           Sporsløyfe
2 Togspor 572 434   252 760/780 8,25

Mellomplattform

Dekker spor 2 og 3

Togspor
2 Buttspor 85 85         Verkstedspor
3 Buttspor 85 60         Lokstallspor M.borg
3 Buttspor 242 198         Til travers
3 Hovedtogspor 750 439         DHB 439
3 Buttspor 30 30         Verkstedspor
3 Øvrige spor 69           Sporsløyfe
3 Buttspor 85 85         Verkstedspor
4 Buttspor 50 50         Verkstedspor
4 Togspor 587 416   252 760/780 7,80

Mellomplattform

Dekker spor 4 og 5
4 Buttspor 85 85         Verkstedspor
4 Buttspor 270 198         Til travers
4 Buttspor 85 60         Lokstallspor M.borg
4 Øvrige spor 78           Sporsløyfe
4 Buttspor 30 30         Verkstedspor
5 Togspor 722 329   252 760/780 7,80

Mellomplattform

Dekker spor 5 og 4
5 Buttspor 201 183         Hensettingsspor
5 Buttspor 50 50         Verkstedspor
5 Buttspor 85 85         Verkstedspor
5 Buttspor 274           Lokstallspor
5 Buttspor 45 45         Verkstedspor
6 Buttspor 25 25         Verkstedspor
6 Buttspor 173 155         Hensettingsspor
6 Buttspor 50 50         Verkstedspor
6 Togspor 672 464
6 Buttspor 45 45         Verkstedspor
7 Hovedtogspor 833 718         DHB 678
7 Buttspor 377           Lokstallspor
7 Buttspor 45 45         Verkstedspor
7 Buttspor 25 25         Verkstedspor
7 Buttspor 50 50         Verkstedspor
7 Buttspor 60 60         Verkstedspor
7 Buttspor 145 105         Hensettingsspor
8 Buttspor 50 50         Verkstedspor
8 Buttspor 45 45         Verkstedspor
8 Buttspor 25 25         Verkstedspor
8 Buttspor 222           Lokstallspor
8 Buttspor 145 106         Diagnose stasjon
8 Buttspor 60 60         Verkstedspor
8 Buttspor 58 58         Verkstedspor
8 Togspor 640 566
9 Buttspor 50 50         Verkstedspor
9 Togspor 1578 526   110 640/600 7,80

Mellomplattform

Dekker spor 9 og 7

Spor til innkjør C 103
9 Buttspor 45 45         Verkstedspor
9 Buttspor 25 25         Verkstedspor
10 Buttspor 45 45         Verkstedspor
10 Buttspor 25 25         Verkstedspor
10 Buttspor 294           Lokstallspor
10 Buttspor 514 466         Hensettingsspor
10 Buttspor 50 50         Verkstedspor
11 Buttspor 217           Hjuldreiespor
11 Buttspor 50 50         Verkstedspor
11 Buttspor 606 251         Driftsbanegårdspor
11 Buttspor 177 149         Disponeres av linjen
11 Togspor 172           Spor DBG
12 Buttspor 322 212         Driftsbanegårdspor
12 Buttspor 147 120         Disponeres av linjen
13 Buttspor 328 300         Disponeres av linjen
13 Buttspor 370 270         Driftsbanegårdspor
14 Togspor 1050 454         DHB 454
15 Togspor 848 256         DHB 482
16 Togspor 848 197         DHB 390
17 Buttspor 50 50         Verkstedspor
17 Togspor 891 345
17 Buttspor 432           Lokverkstedspor
18 Buttspor 233 193
23 Buttspor 209 135   70 350/340 4,60

Sideplattform

Hensettingsspor
24 Buttspor 174 93         Hensettingsspor
26 Buttspor 580 486         Hensettingsspor
29 Buttspor 39           Buttspor
30 Buttspor 227 180         Buttspor
31 Buttspor 257 138         Buttspor
32 Buttspor 304 247         Buttspor
33 Buttspor 304 247         Buttspor
34 Buttspor 304 251         Buttspor
35 Buttspor 301 239         Buttspor
36 Buttspor 301 244         Buttspor
37 Buttspor 116 53         Hensettingsspor
43 Buttspor 371 318         Buttspor
44 Buttspor 370 317         Buttspor
47 Buttspor 301 252         Buttspor
48 Buttspor 301 252         Buttspor
54 Buttspor 24 24         Buttspor
55 Buttspor 159 96         Hensettingsspor
81 Buttspor 272 209         Buttspor
82 Buttspor 272 209         Buttspor
83 Buttspor 228 165         Buttspor
85 Buttspor 109 64         Buttspor

Stabling Capacity

Spor Hensettings-
lengde (m)		 Antall 110 m
hensettingsplasser		 KL-anlegg Serviceplattform Sportilgang med bil Toalettømming til stasjonært anlegg Vannfylling Togvarmeanlegg Merknader om begrensninger og funksjoner
10 451 4 X

Delvis KL.

Ved Marienborg parallelt med spor 9.
11 299 2   X     X X
12 299 2   X     X X
13 316 2   X     X X
24 93 -

Øst for spor 26/v361a.
26 486 4 X X X   X X

Ikke KL om togvarme er på.
55 96 -             "Langstikken".

Train Heating Installations

Installation Location and Capacity
Installation no. Capacity (kVA) Stand no.  Local indentity no.  Serving track no.  Voltage (V) Frequency (Hz) Maximal continuous current (A)
EL-TVA-000155 315
EL-TVA-000156 2600
EL-TVA-000157 2600
EL-TVA-000158 200
EL-TVA-000160 5200

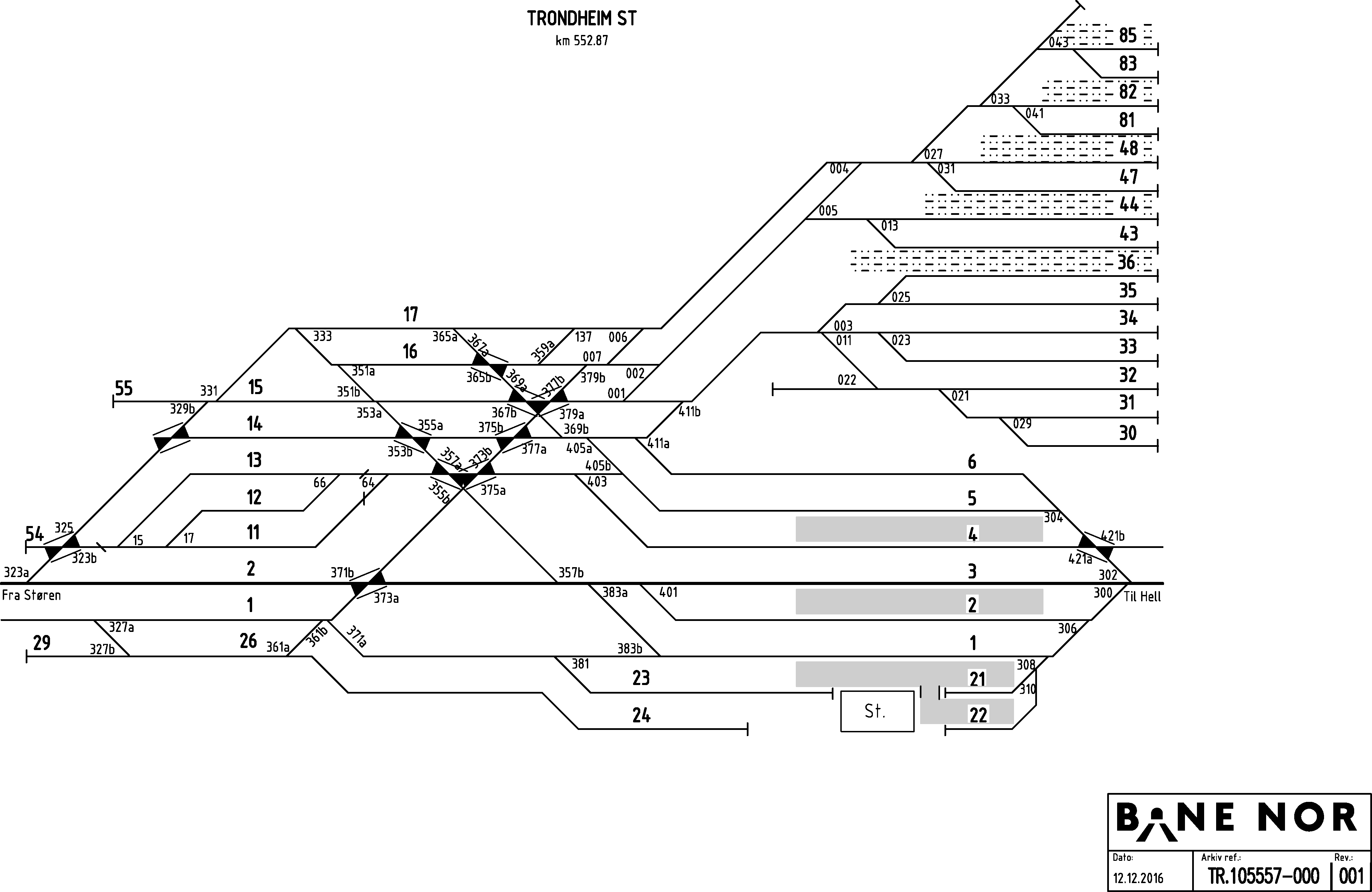

Track Table

Track table Trondheim Stabling Facility

Track table for Trondheim Stabling Facility Bane NOR

Download the track table
