Halden Stabling Facility
![Photo of Halden Stabling Facility](/contentassets/18561b1c4db544fa85a69015d30bf8f1/halden.jpg?width=1680&height=1120&quality=80)

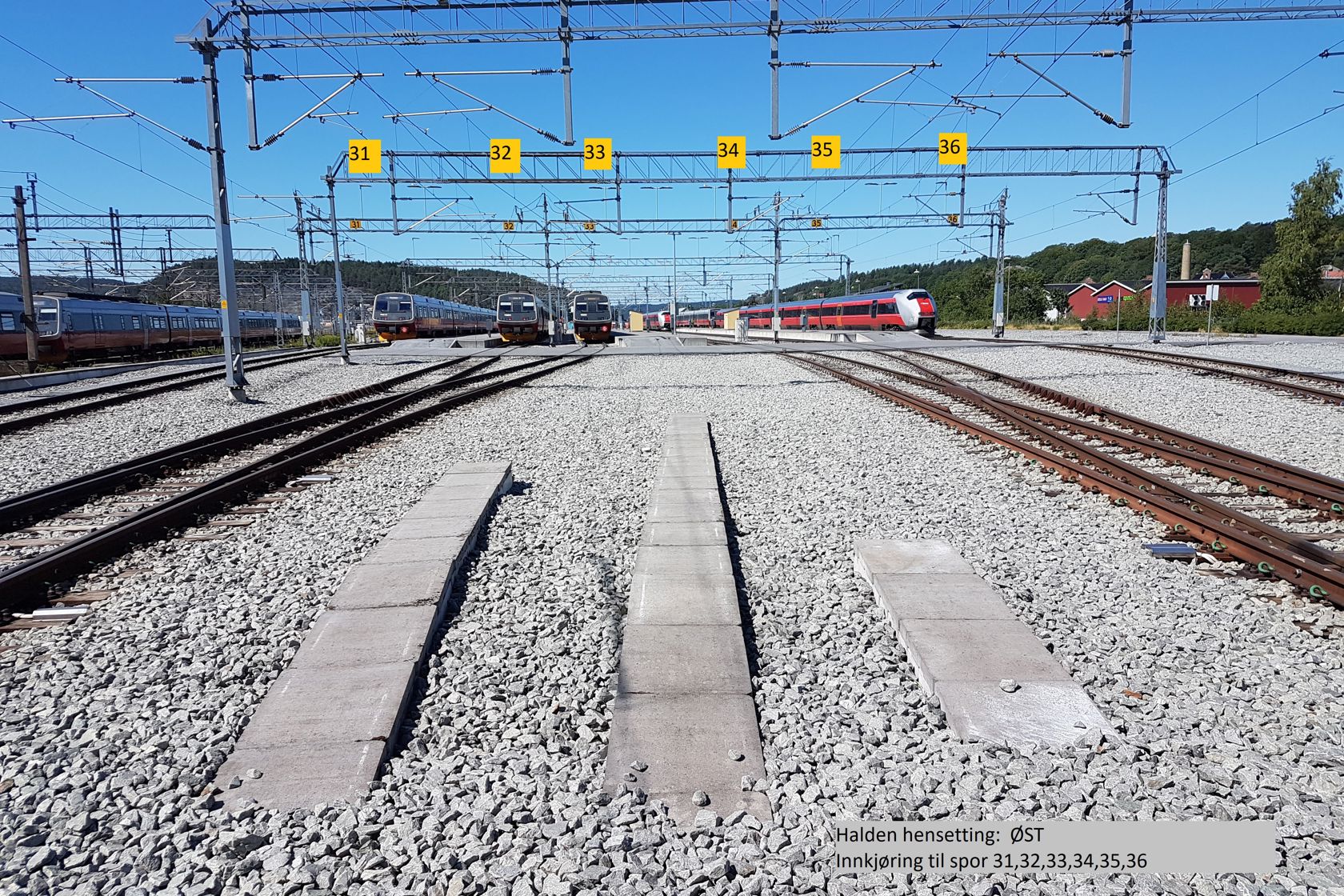

Halden Stabling Facility Photo: Atle Einarson
On this page:
Facility Location
Section: Oslo S–Halden, Østfoldbanen.
Distance from Oslo: 136,64 km.
Contact Information
Elise Sivertsen
Track Table
Track | Platform | Comments | ||||||
---|---|---|---|---|---|---|---|---|
No. | Type | Length (m) | Passing loop length (m) | Extended option (m) | Length (m) | Height (m) | Width (m) | |
1 | Hovedtogspor | 2324,70 | 237 | 323/495 | 239 | 380/350 | 4 | Sideplattform |
1 | Hovedtogspor | 2324,70 | 237 | 323/495 | 48 | 550 | 1 | Serviceplattform |
2 | Togspor | 629 | 237 | 323/495 | 282 | 350/360 | 3,60 |
Mellomplattform Dekker spor 2 og 3 |
3 | Togspor | 716 | 580 | |||||
4 | ||||||||
5 | ||||||||
6 | ||||||||
7 | 267 | 124 | ||||||
8 | 167 | 124 | ||||||
9 | ||||||||
23 | Øvrige spor | 245 | 189 | |||||
24 | Buttspor | 283 | 210 | 250 | ||||
26 | Buttspor | 253 | 125 | påskrudd rileskinne- asphaltert | ||||
27 | Buttspor | 186 | 123 | påskrudd rileskinne- asphaltert | ||||
28 | Øvrige spor | 210 | 167 | påskrudd rileskinne | ||||
31 | 402 | 231 | 230 | 0/330 | 6,30 |
Serviceplattform Dekker spor 31 og 32 |
||
31 | 402 | 231 | 230 | 450 | 6,20 |
Serviceplattform Dekker spor 31 og 32 |
||
32 | 366 | 231 | ||||||
33 | 361 | 231 | 230 | 450/370 | 6,20 |
Serviceplattform Dekker spor 33 og 34 |
||
33 | 361 | 231 | 230 | 0/378 | 6,30 |
Serviceplattform Dekker spor 33 og 34 |
||
34 | 328 | 231 | ||||||
35 | 325 | 231 | 230 | 460/400 | 6,20 |
Serviceplattform Dekker spor 35 og 36 |
||
36 | 325 | 231 | ||||||
100 | Øvrige spor | 309 | fra sporsperre kasa til sss spv a kasa | |||||
101 | Buttspor | 312 | 312 | fra middel spv a kasa til stoppebukk, nærmest hovedspor | ||||
102 | Buttspor | 304 | fra middel til stoppebukk. nærmest saugbruks |
Stabling Capacity
Spor | Hensettings-lengde (m) | Antall 110 m hensettingsplasser | KL-anlegg | Serviceplattform | Sportilgang med bil | Toalettømming til stasjonært anlegg | Vannfylling | Togvarmeanlegg | Merknader om begrensninger og funksjoner |
---|---|---|---|---|---|---|---|---|---|
31 | 231 | 2 | X | X | X | X | X | X | |
32 | 231 | 2 | X | X | X | X | X | X | |
33 | 231 | 2 | X | X | X | X | X | X | |
34 | 231 | 2 | X | X | X | X | X | X | |
35 | 231 | 2 | X | X | X | X | X | X | |
36 | 231 | 2 | X | X | X | X | X | X |
Train Heating Installations
Installation | Location and Capacity | ||||||
---|---|---|---|---|---|---|---|
Installation no. | Capacity (kVA) | Stand no. | Local indentity no. | Serving track no. | Voltage (V) | Frequency (Hz) | Maximal continuous current (A) |
EL-TVA-000087 | 2600 | ||||||
EL-TVA-000088 | 2600 |
Track Plan
![Track plan Halden Stabling Facility](/contentassets/b379b60882924141869d6a8d474b1b95/halden-hensetting.png?width=1680&quality=80)

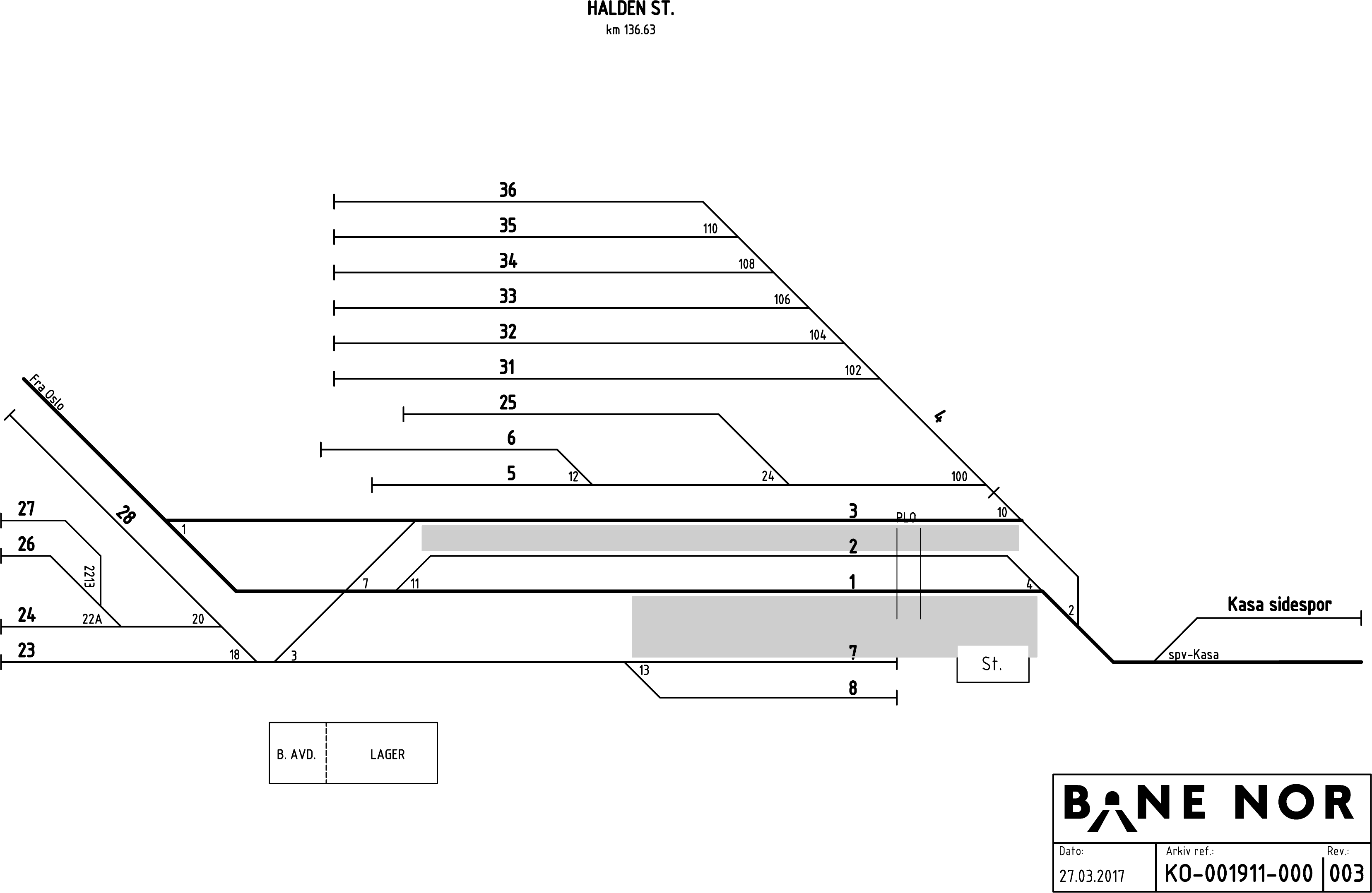

Track plan for Halden Stabling Facility. Bane NOR
