Bodø Stabling Facility
![Photo of Bodø Stabling Facility](/contentassets/2d418fe904e54d57ae284d645b1df3fa/bodo.jpg?width=1680&height=1120&quality=80)
Bodø Stabling Facility Photo: Jernbanedirektoratet
On this page:
Facility Location
Section: Trondheim S–Bodø, Nordlandsbanen.
Distance from Trondheim: 728,75 km.
Contact Information
Elise Sivertsen
Track Table
Track | Platform | Comments | ||||||
---|---|---|---|---|---|---|---|---|
No. | Type | Length (m) | Passing loop length (m) | Extended option (m) | Length (m) | Height (m) | Width (m) | |
1 | Hovedtogspor | 403 | 366 | 341 | 760 | 8 |
Mellomplattform Dekker spor 1 og 2 |
|
1 | Hovedtogspor | 294 | ||||||
2 | Togspor | 403 | 373 | |||||
3 | Togspor | 465 | 429 | |||||
4 | Togspor | 386 | 420 | 720 | ||||
5 | Øvrige spor | 399 | ||||||
7 | Togspor | 342 | ||||||
14 | Øvrige spor | 445 | ||||||
15 | Øvrige spor | 93 | ||||||
16 | Øvrige spor | 227 | ||||||
37 | Øvrige spor | 158 | ||||||
38 | Øvrige spor | 161 | ||||||
39 | Øvrige spor | 71 | ||||||
40 | Buttspor | 377 | PLO | |||||
46 | Øvrige spor | 226 | ||||||
47 | Øvrige spor | 236 | ||||||
53 | Buttspor | 110 |
Stabling Capacity
Spor | Hensettings- lengde (m) |
Antall 110 m hensettingsplasser |
KL-anlegg | Serviceplattform | Sportilgang med bil | Toalettømming til stasjonært anlegg | Vannfylling | Togvarmeanlegg | Merknader om begrensninger og funksjoner |
---|---|---|---|---|---|---|---|---|---|
5 | 428 | 3 | |||||||
14 | 270 | 2 | X | X | X | ||||
16 | 98 | - | X | X | |||||
17 | 79 | - | X | ||||||
37 | 158 | 1 | |||||||
38 | 161 | 1 | |||||||
39 | 71 | - | |||||||
46 | 100 | - | |||||||
47 | 210 | - |
Train Heating Installations
Installation | Location and Capacity | ||||||
---|---|---|---|---|---|---|---|
Installation no. | Capacity (kVA) | Stand no. | Local indentity no. | Serving track no. | Voltage (V) | Frequency (Hz) | Maximal continuous current (A) |
EL-TVA-000029 | 60 | ||||||
EL-TVA-000071 | 44 | ||||||
EL-TVA-000143 | 2000 | ||||||
EL-TVA-000144 | 100 |

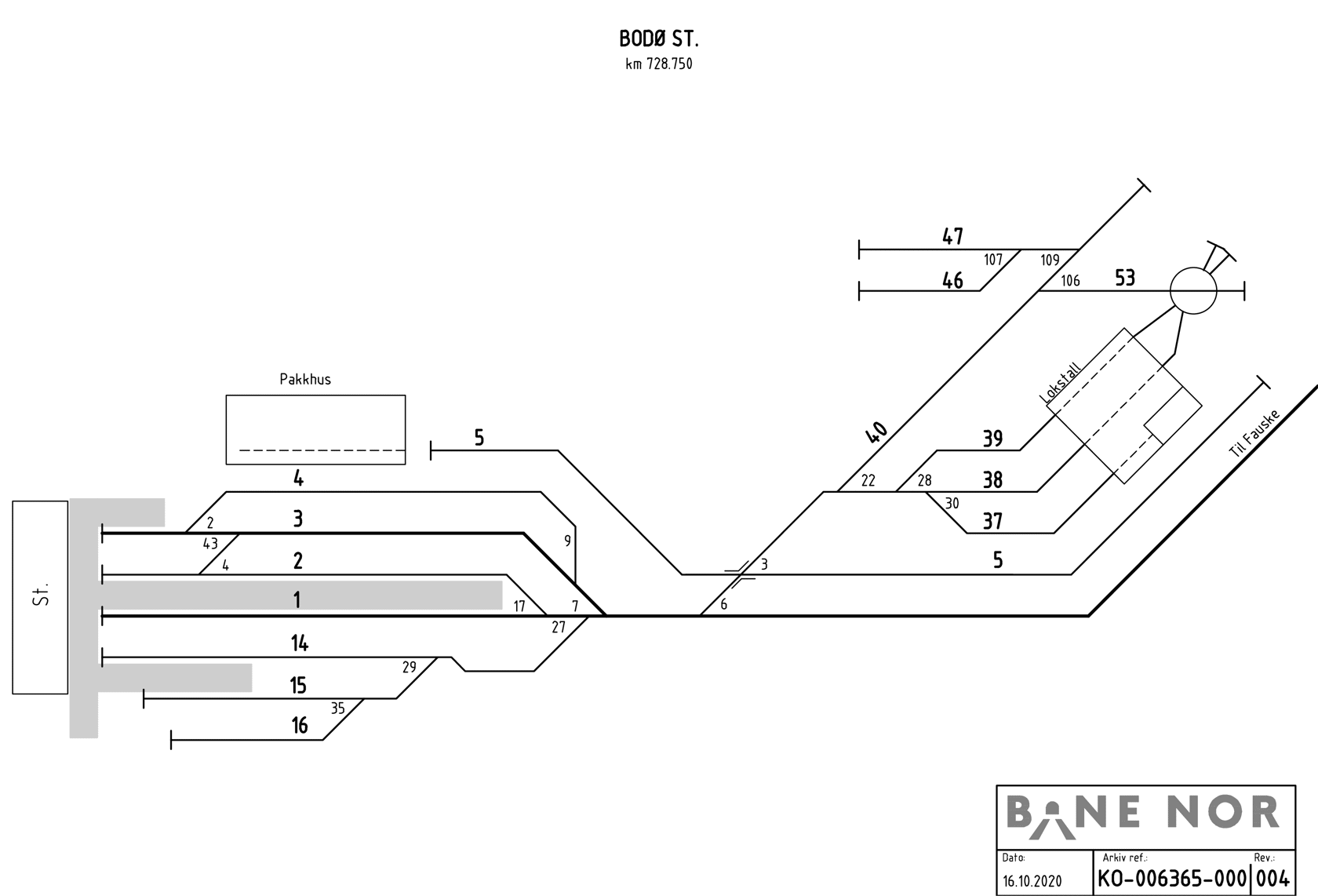

Track Plan
![Track plan Bodø Stabling Facility](/contentassets/8ddf3ac2863a45cbaf84ca6a7efda3b7/bodo.png?width=1680&quality=80)
Track plan for Bodø Stabling Facility Bane NOR
