| E-sirkulære 2025-04 | Alle områder | Publisert: 23.01.2025 |
Elsikkerhet ved frakobling av kabelskjermer
INFORMASJON OG EVENTUELT TILTAK

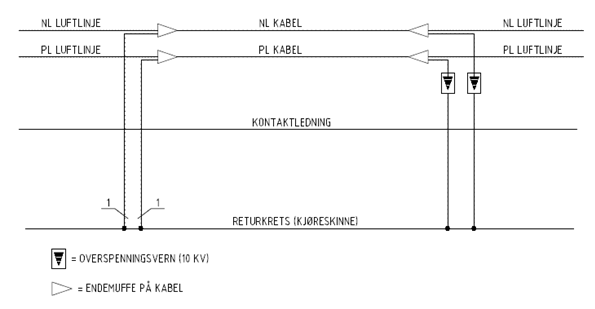

Sakkyndig driftsleder/driftsansvarlig vil med dette komme med en presisering ifm frakobling av kabelskjermer i Bane NORs anlegg. Kabler i høyspenningsanlegg kan ha kapasitiv ladestrøm i kabelskjerm og det må hensyntas som en risiko. Man skal derfor ikke koble kabelskjerm fra returkrets/ jordingsanlegg uten at kabel er spenningsløs og jordet/ kortsluttet. Eksempel på kabler hvor ovenstående er aktuelt er vist på denne skissen:
VIKTIG!
Kabelskjerm merket 1 på skinne må aldri kobles fra uten at kabel er spenningsløs og jordet.
Dette på grunn av at spenningssatt kabel har en kapasitiv ladestrøm i kabelskjerm på ca 0,5 A/km lengde.
Kabelskjerm skal aldri frakobles returkrets / jordingsanlegg dersom kabel er spenningssatt.
Ovenfor er vist kabler i KL/AT anlegg, men forbudet gjelder alle kabler med skjerm tilkoblet Bane NORs returkrets / jordingsanlegg
E-sirkulære gir informasjon fra Sakkyndig driftsleder til personell som jobber med elkraft.
