E-sirkulære 2024-61 Vestlandet Publisert: 25.10.2024

BESKRIVELSE:

Bergensbanen: Endring koblingsbilde Nesbyen – Gol fra 01.12.2024



INFORMASJON OG EVENTUELT TILTAK

I forbindelse med innkobling av AT på strekningen vil det gjort følgende endringer i koblingsbildet

  1. Sugetrafoer nr. 38 – tom nr. 43 vil bli koblet ifra og tatt ut av bruk ved at følgende utføres
    • Seksjonsfeltene blir stroppet
    • Skinnebryter lagt inn

  2. Nesbyen DS blir tatt ut av bruk ved at følgende utføres
    • to av seksjonsfeltene blir stroppet over og et beholdes som skille for mating mellom øst og vest
    • topolt bryter 23-125-S (2277) tas ut av drift og demonteres

  3. Utgående mating fra Nesbyen omformer legges om. Istedenfor mating til KL blir det mating til PL
    • Eksisterende brytere 23-126-L (2218), 23-127-S (2279) og 23-128-L (2218) tas ut av drift
    • Matekabel fra effektbryter 15U1E legges over på ny bryter 23-15-122-L (188-01)
    • Matekabel fra effektbryter 15U3E legges over på ny bryter 23-15-124-L (188-02)
    • Det etableres en bryter for sammenkobling av PL øst/vest for avvik og vedlikeholdsbehov. 23-15-123-L (188-01), normalstilling ute

  4. For mating av KL østover monteres en ny bryter mellom PL og KL 23-15-120-L (187-17)

  5. For mating av KL vestover fra Nesbyen omformere til Svenkerud BP monteres en ny bryter mellom PL og KL, 23-15-126-L (190-02)

  6. For mating av KL vestover fra Svenkerud BP til Gol monteres en ny bryter mellom PL og KL, 23-15-127-L (198-08)

  7. Ved innkobling av KL/AT settes bryter 23-130-L (2378) i normalstilling åpen, seksjonsfelt på Svenkerud blokkpost

  8. Det settes i drift 5 stykk nye AT trafoer
    • 3 stk. ved Nesbyen omformer km. 188.100 for mating vestover
      • 23-30-AT402 km 188.066
      • 23-30-AT403 km 188.074
      • 23-30-AT404 km 188.082

    • 1 stk. ved Svenkerud km 194.588
      • 23-30-AT405

    • 1 stk. på Gol stasjon km 202.233
      • 23-30-AT406

      • NB! De to AT-trafoene-mater (23-30-400 og 23-30-401) østover settes ikke i drift før AT anlegget kobles i sammen i grensesnittet med TE1 kontrakten, dette hører til annen kontrakt og AT-vindu

  9. Alle brytere på strekningen blir håndstilt inntil videre, dette merkes på koblingsskjema

  10. PL og NL som går østover blir midlertidig avspent i grensesnittet mellom kontaktene TE1 og TE2 i KL AT prosjektet ved mast 186-10 km. 186.587
    • NL blir også midlertidig avspent ved mast 187-15 km. 187.875 og jordet ned i mast 187-13 ved km. 187.753
    • NL blir ikke satt i drift før AT anlegget kobles i sammen i grensesnittet med TE1 kontrakten

  11. For utkobling av PL/NL østover monteres det ny 2-polt bryter 23-30-121-L (187-17) ved Nesbyen omformer, NL blir ikke koblet til bryter i denne fasen

  12. PL og NL som går vestover blir midlertidig avspent på Gol stasjon i mast 202-10 km. 202.240

  13. For utkobling av PL/NL vestover monteres det ny 2-polt bryter 23-30-125-L (188-02) ved Nesbyen omformer

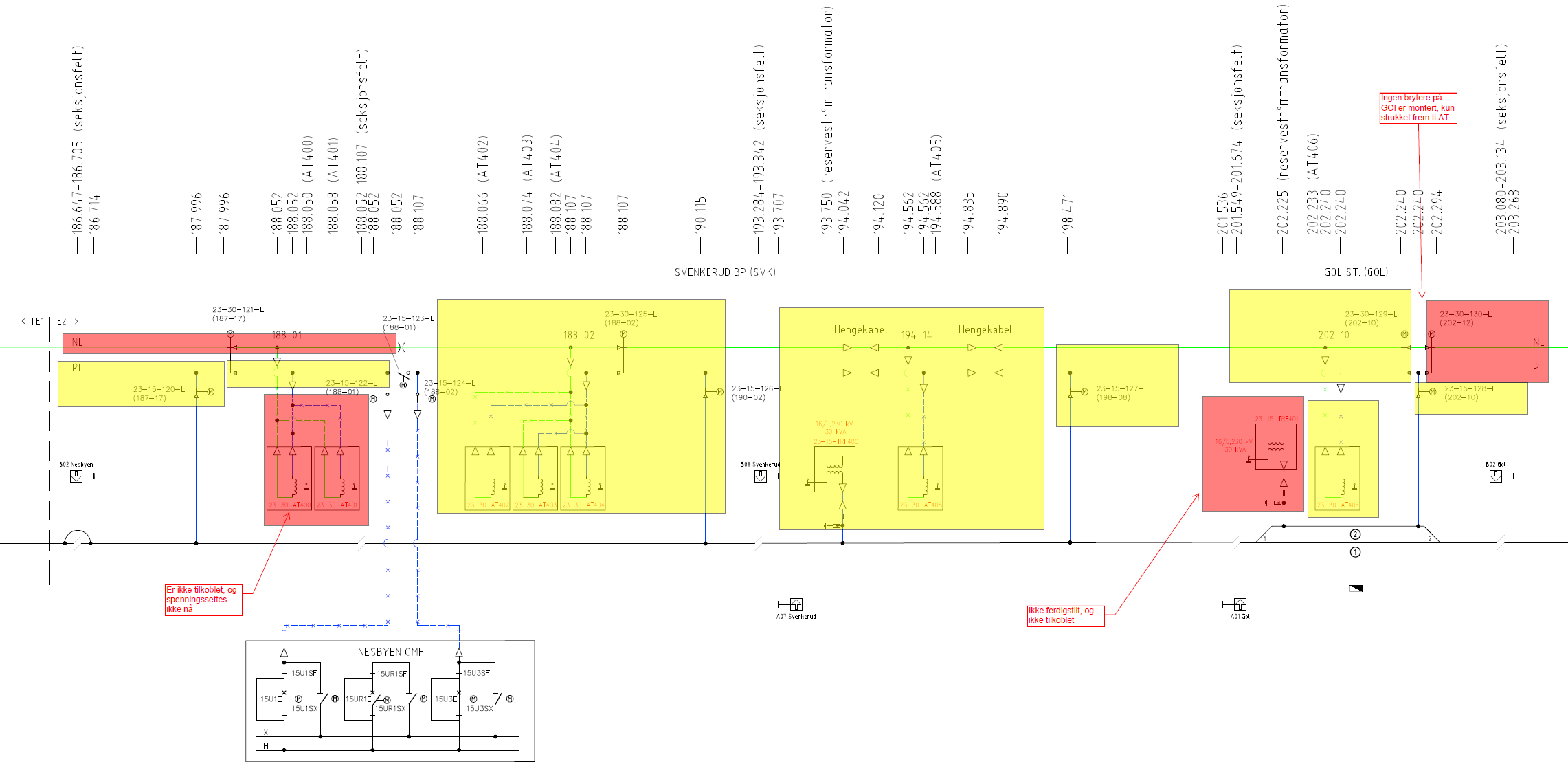

Koblingsbilde gjeldene fra 1 des 2024
