E-sirkulære 2019-02 OMRÅDE ØST - UTGÅTT Dato: 04.03.2019





BESKRIVELSE:

NYTT ANLEGG MED AT-SYSTEM PÅ KONGSVINGERBANEN



INFORMASJON OG EVENTUELT TILTAK:

Nytt anlegg med AT-system på strekningen km 90,777 (mellandsmo plo) til km 99,250 (Kongsvinger omformer) tas i bruk torsdag 07.03.2019, når bruddet opphører kl. 13:30.

Endringene omfatter følgende:

  1. Skjøting av matekabel 15U1 fra Kongsvinger omformer, legges om fra mast 6739A til ny bryterkiosk som er etablert ved Kongsvinger omformer.

  2. Nytt AT-system spenningsettes
    • Fra: Kongsvinger omformer AT11 og AT12, km 99,250
    • Til: AT10 Mellandsmo PLO, km 90,777

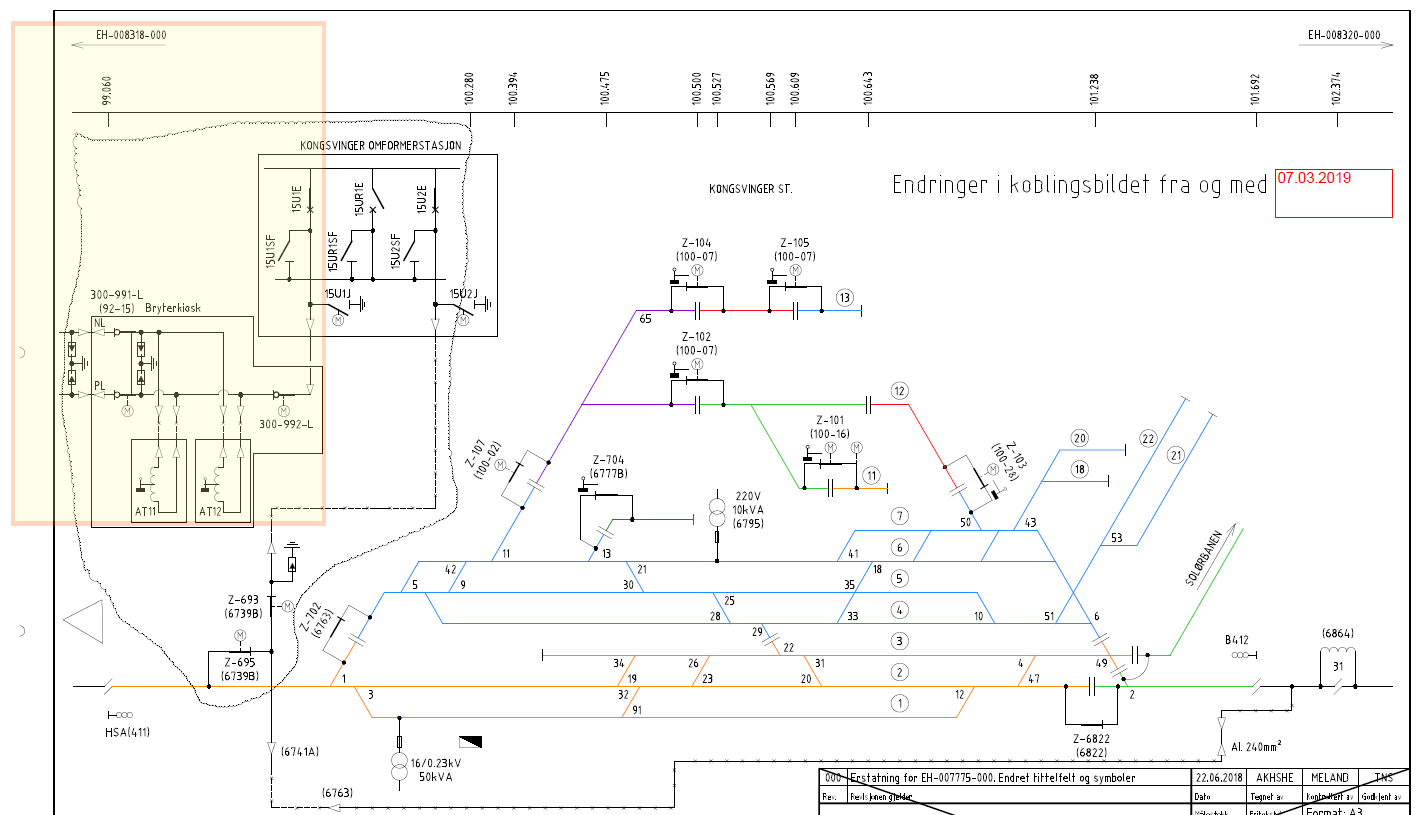

  3. AT-ledningene (PL og NL) kan seksjoneres ved ny 2-polet bryter. Se koblingsskjema
    • 300-921-L 03-30-075-L i mast 92-15
    • 300-922-L 03-30-077-L i mast 92-19
    • 300-991-L 03-30-084-L i bryterkiosk Kongsvinger

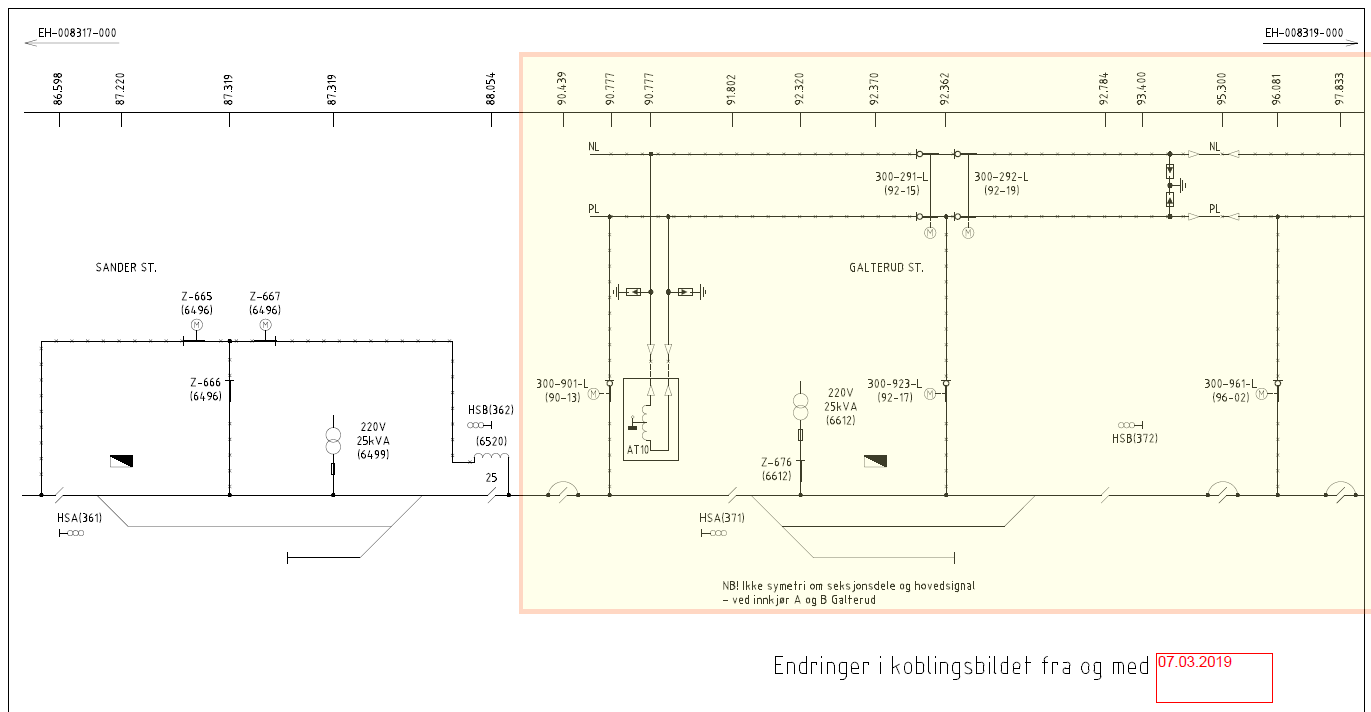

  4. Seksjonering av kontaktledningsanlegget på strekningen med AT-system endres: Mellom Kongsvinger stasjon og Sander stasjon er kontaktledningen delt opp i seksjoner som mates fra PL via ny 1-polet bryter.
    • Mellom Sander stasjon til Galterud stasjon er det delt opp i 1 seksjon som mates fra PL via ny 1-polet bryter, bryternummer 300-901-L 03-15-073-L i mast 90-13.
    • Galterud stasjon er delt opp i 1 seksjon som mates fra PL via ny 1-polet bryter, bryternummer 300-923-L 03-15-076-L i mast 92-17.
    • Mellom Galterud stasjon til Kongsvinger stasjon er delt opp i en seksjon som mates fra PL via 1-polet bryter, bryternummer 300-961-L 03-15-078-L i mast 96-02.
    • Forbigangen på Sander stasjon opprettholdes slik den er i dag.

  5. Eksisterende sugetrafo 26, 27, 28 og 29 kobles fra KL, og skinnekniver legges inn. Seksjonsfelt ved sugetratrafo 26, 28 og 29 stroppes over. Sugetrafoene vil senere bli demontert.

  6. Følgende brytere i eksisterende anlegg frakobles:
    • Z-694
    • Z-691
    • Z-679
    • Z-678
    • Z-677

Kontaktpersoner:
  1. Arild Dagmund Steinhovden, byggeleder Bane NOR, tlf. 91382508
  2. Kjetil Bjørnerud byggeleder Bane NOR, tlf. 45861281
  3. Ole Jonny Hvitås Anleggsleder Veidekke, tlf. 93036717

Vedlegg:
E-sirkulære gir informasjon fra Assisterende driftsleder til personell som jobber med elkraft. Ansvarlig redaktør: Sheraz Akhtar, akhshe@banenor.no, Tlf. +47 991 53 877
